Name: HARTING 09251206921 Connecteur mâle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 3003337
Availability: BackOrder

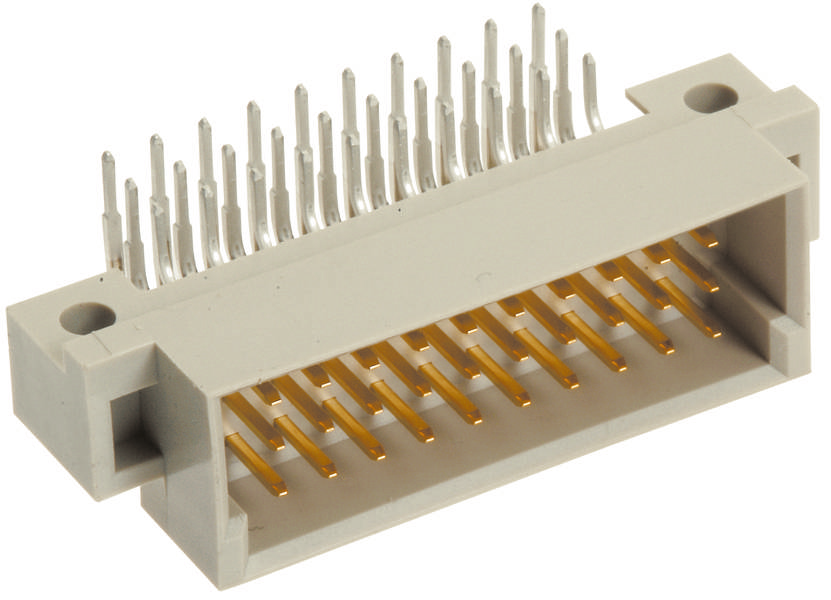

Un connecteur électronique blanc avec de nombreuses broches métalliques, adapté aux appareils électroniques et aux circuits électroniques.

Type de produit

Connecteur mâle

Forme

coudé

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison le jeu., 21 janvier 2027

Nombre

pièce(s)

Total (CHF 3.00 / pièce(s))

CHF 3.00

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 20
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barre de coupe
Description du contact : coudé
Type de connexion : connexion à souder par points
Type de connexion : carte mère à carte fille; carte répéteur; carte circuit imprimé à câble
Nombre de contacts : 20
Rangées de contacts enfichables : 3
Grille, côté connexion : 2,54 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1012 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 20 N
Cycles d'accouplement : ≥ 400
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2 (complément standard)
Poids net : 4,74 g
Désignation : forme 3C
Grille, côté enfichable : 2,54 mm
Voie aérienne: ≥ 1,2 mm
Distance de fuite : ≥ 1,2 mm
Caractéristiques : sans plomb
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F4/I3 selon NFF 16-101/102
Configuration des contacts : rangées a et c, positions 1, 2,... , 9, 10
Codage : codage avec perte de contact

Type de produit: Connecteur mâle

Forme: coudé

Nbr total de pôles: 20

Nbr de rangées: 3

Dimension grille: 2.54 mm

Connexion: à souder

Couleur: gris galet (RAL 7032)

Matériau boîtier: PA

Référence fabricant: 09251206921

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 25 120 6921

Résistance de continuité: 20 mΩ

Résistance d'isolement: 1012 Ω

: Printed circuit board to cable

: Other

: 20

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 2 A

Documents & téléchargements

Fiche technique

Fiche technique 3003337 HARTING 09251206921 Connecteur mâle Nbr de rangées 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3003337 HARTING 09251206921 Connecteur mâle Nbr de rangées 3 1 pc(s)

Description

Barre porte-lame, connexion à souder par ondes, courant nominal : 2 A, contacts : 20, coudé, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par ondes, courant nominal : 2 A, contacts : 20, coudé, alliage de cuivre
