Name: HARTING 09232486825222 Connecteur femelle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 3000449
Availability: BackOrder

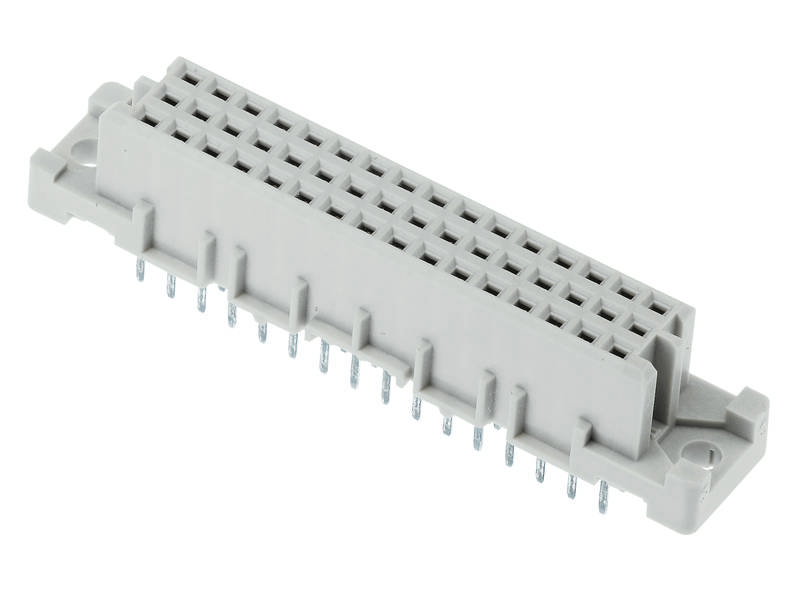

Connecteur électrique gris avec plusieurs broches disposées en deux rangées parallèles, adapté aux applications techniques.

Type de produit

Connecteur femelle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison le ven., 22 janvier 2027

Nombre

pièce(s)

Total (CHF 8.40 / pièce(s))

CHF 8.40

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur multipolaire

Nbr total de pôles 48
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barrette à ressort
Description du contact : droit
Type de connexion : connexion à souder par points
Type de connexion : carte mère à daughtercard ; mezzanine
Nombre de contacts : 48
Longueur des broches : 4,5 mm
Rangées de contacts enfichables : 3
Grille, côté connexion : 2,54 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1011 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 45 N
Cycles d'accouplement : ≥ 400
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : II (400 ≤ CTI < 600)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7035 (gris clair)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2 (complément standard)
Poids net : 8,38 g
Désignation : forme 2C
Grille, côté enfichable : 2,54 mm
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Caractéristiques : sans plomb
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F1/I2 selon NFF 16-101/102
Configuration des contacts : rangées a, b et c, positions 1, 2,... , 15, 16
Codage : codage avec perte de contact

Type de produit: Connecteur femelle

Forme: droit

Nbr total de pôles: 48

Nbr de rangées: 3

Dimension grille: 2.54 mm

Connexion: à souder

Couleur: gris clair (RAL 7035)

Matériau boîtier: PA

Référence fabricant: 09232486825222

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 23 248 6825 222

Résistance de continuité: 20 mΩ

Résistance d'isolement: 1011 Ω

Longueur broche: 4.5 mm

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documents & téléchargements

Fiche technique

Fiche technique 3000449 HARTING 09232486825222 Connecteur femelle Nbr de rangées 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3000449 HARTING 09232486825222 Connecteur femelle Nbr de rangées 3 1 pc(s)

Description

Barrette à ressort, connexion à souder par vague, courant de mesure : 2 A, contacts : 48, droit, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barrette à ressort, connexion à souder par vague, courant de mesure : 2 A, contacts : 48, droit, alliage de cuivre
