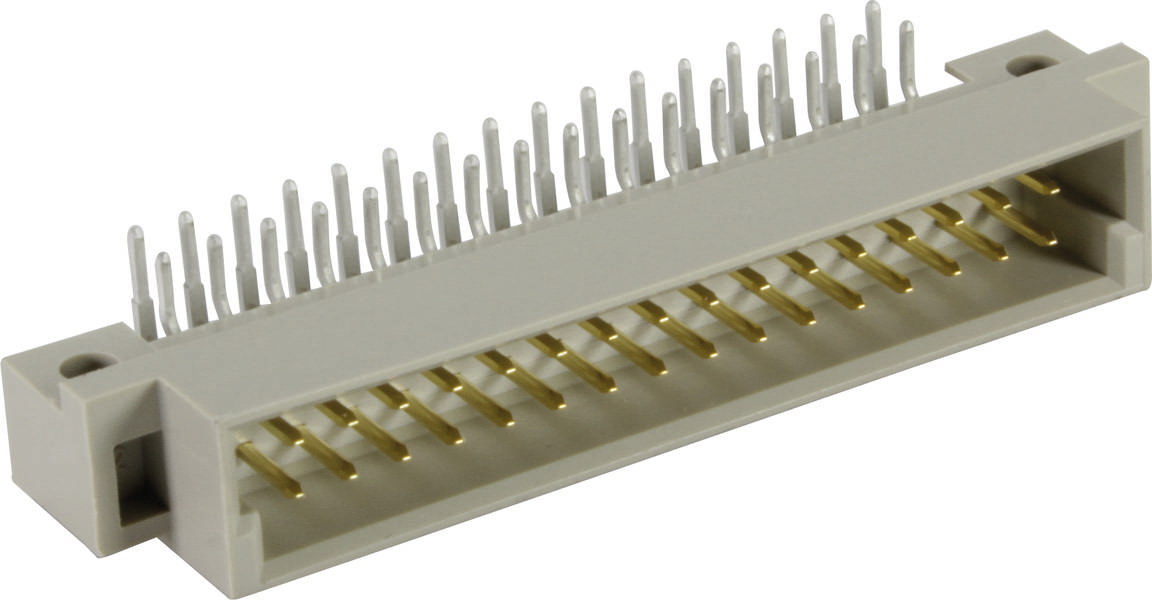

HARTING 09221166931 Connecteur mâle Nbr de rangées 2 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur mâle
Forme
coudé
Dimension grille
2.54 mm
Contenu
1 pc(s)
Nbr total de pôles
16
Fiche technique (PDF)
Nombre
Total (CHF 3.80 / pièce(s))
CHF 3.80
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur mâle
- Nbr total de pôles 16
- Nbr de rangées 2
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : DIN 41612
- Composant : barre de coupe
- Description du contact : coudé
- Type de connexion : connexion à souder par points
- Type de connexion : carte mère à carte fille ; carte de rallonge
- Nombre de contacts : 16
- Rangées de contacts enfichables : 2
- Grille, côté connexion : 2,54 mm
- Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
- Résistance d'isolation : >1012 Ω
- Résistance de passage : ≤ 20 mΩ
- Température limite: -55 ... +125 °C
- Force de traction et de traction : ≤ 15 N
- Cycles d'accouplement : ≥ 400
- Tension de test Ueff : 1 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matière utilisée : matière thermoplastique renforcée de fibres de verre
- Couleur : RAL 7032 (gris-gris)
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60603-2 (complément standard)
- Poids net : 5,35 g
- Désignation : modèle 2B
- Grille, côté enfichable : 2,54 mm
- Voie aérienne: ≥ 1,2 mm
- Distance de fuite : ≥ 1,2 mm
- Caractéristiques : sans plomb
- Fixation ci : avec bride
- connexion à chaud : non
- Classification des voies : F4/I3 selon NFF 16-101/102
- Configuration des contacts : rangée a, positions 1, 2,... , 15, 16
- Codage : codage avec perte de contact
- Type de produit
Connecteur mâle
- Forme
coudé
- Nbr total de pôles
16
- Nbr de rangées
2
- Dimension grille
2.54 mm
- Connexion
à souder
- Couleur
gris galet (RAL 7032)
- Matériau boîtier
PA
- Référence fabricant
09221166931
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Type
09 22 116 6931
- Résistance de continuité
20 mΩ
- Résistance d'isolement
1012 Ω
Other
16
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
2
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Documents & téléchargements
Fiche technique
Fiche technique 3003333 HARTING 09221166931 Connecteur mâle Nbr de rangées 2 1 pc(s)
Fiche technique 3003333 HARTING 09221166931 Connecteur mâle Nbr de rangées 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3003333 HARTING 09221166931 Connecteur mâle Nbr de rangées 2 1 pc(s)
Description
Barre porte-lame, connexion à souder par ondes, courant nominal : 2 A, contacts : 16, coudé, alliage de cuivre
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
