Name: HARTING 09195167323 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002559
Availability: BackOrder

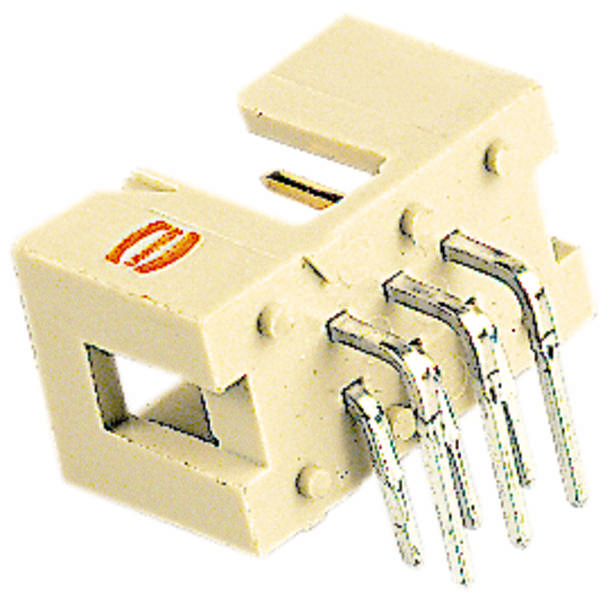

Un connecteur électronique blanc à quatre broches métalliques, adapté au montage sur circuit imprimé. Idéal pour les circuits électroniques.

Type de produit

Connecteur mâle

Forme

coudé

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison le mar., 2 mars 2027

Nombre

pièce(s)

Total (CHF 2.20 / pièce(s))

CHF 2.50

-12 %

CHF 2.20

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 16
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : profil bas SEK
Composant : barre de coupe
Description du contact : coudé
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : circuit imprimé vers câble ; carte mère vers carte mère
Nombre de contacts : 16
Longueur des broches : 2,9 mm
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 60 s)
Force de traction et de traction : ≤ 48 N
Cycles d'accouplement : ≥ 50
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : II (400 ≤ CTI < 600)
Matériau utilisé : matière thermoplastique (PCT)
Couleur insert : beige
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 2,56 g

Type de produit: Connecteur mâle

Forme: coudé

Nbr total de pôles: 16

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Connexion: THR

Couleur: beige

Matériau boîtier: PA

Référence fabricant: 09195167323

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 19 516 7323

Résistance de continuité: 20 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 2,9 mm

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 0°/180° (horizontal)

: Other

: 1 A

Documents & téléchargements

Fiche technique

Fiche technique 3002559 HARTING 09195167323 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002559 HARTING 09195167323 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant de mesure : 1 A, contacts : 16, coudé, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant de mesure : 1 A, contacts : 16, coudé, alliage de cuivre
