Name: HARTING 09195166324740 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002548
Availability: BackOrder

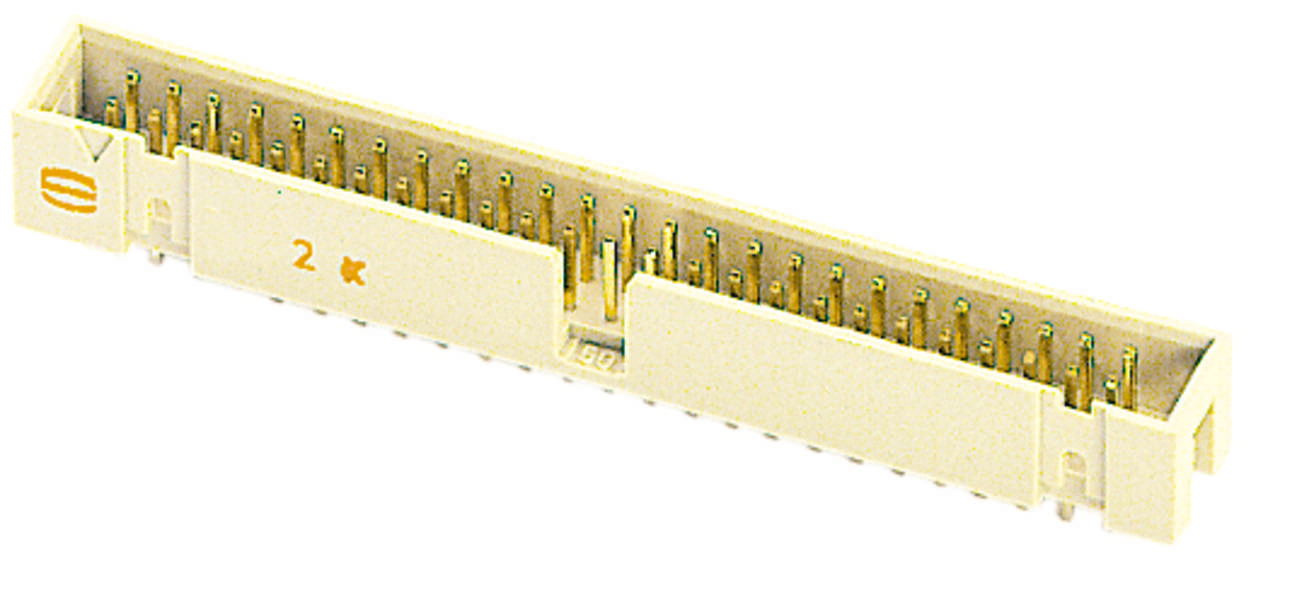

Connecteur plat et rectangulaire avec de nombreuses broches dorées disposées en deux rangées, servant de composant de connexion électrique.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison le mar., 2 mars 2027

Nombre

pièce(s)

Total (CHF 2.90 / pièce(s))

CHF 2.90

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 16
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : profil bas SEK
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : carte de circuit imprimé vers câble ; carte de circuit imprimé vers circuit imprimé
Nombre de contacts : 16
Longueur des broches : 2,9 mm
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 60 s)
Force de traction et de traction : ≤ 32 N
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : II (400 ≤ CTI < 600)
Matériau utilisé : matière thermoplastique (PCT)
Couleur insert : beige
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 3,5 g

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 16

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Connexion: THR

Couleur: beige

Matériau boîtier: PA

Référence fabricant: 09195166324740

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 19 516 6324 740

Résistance de continuité: 20 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 2,9 mm

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documents & téléchargements

Fiche technique

Fiche technique 3002548 HARTING 09195166324740 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002548 HARTING 09195166324740 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant de mesure : 1 A, contacts : 16, droit, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant de mesure : 1 A, contacts : 16, droit, alliage de cuivre
