Name: HARTING 09185106324001 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002836
Availability: BackOrder

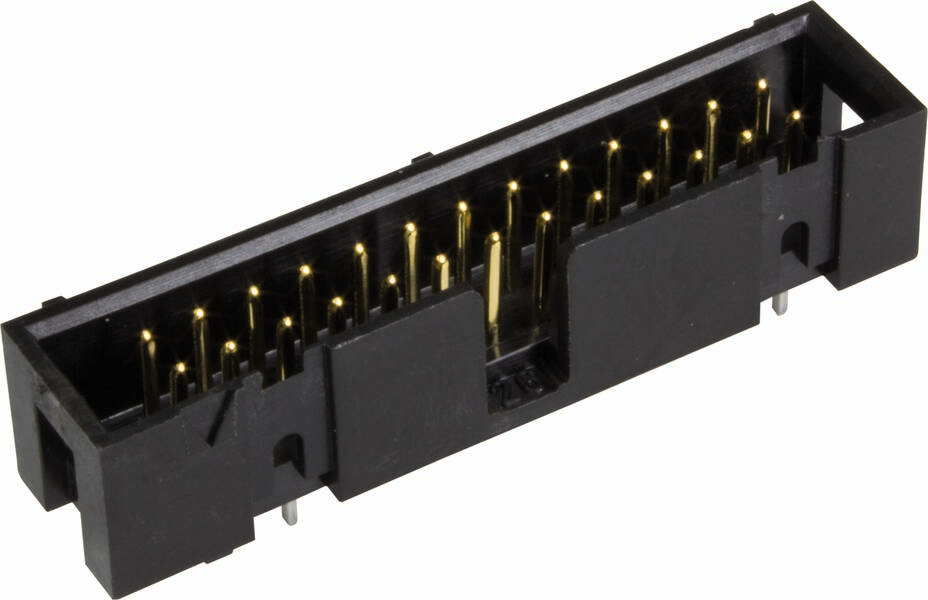

Connecteur électrique noir avec 34 broches dorées, utilisé pour la connexion d'appareils électroniques.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison le jeu. 12 novembre

70 pièce(s)

Nombre

pièce(s)

Total (CHF 1.75 / pièce(s))

CHF 1.75

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 10
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : profil bas SEK
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par points
Type de connexion : carte de circuit imprimé vers câble ; carte de circuit imprimé vers circuit imprimé
Nombre de contacts : 10
Longueur des broches : 2,9 mm
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 20 N
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique (PBT)
Couleur : noir
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 2,5 g
Classification des voies : F3/I3

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 10

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Connexion: à souder

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 09185106324001

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 18 510 6324 001

Résistance de continuité: 20 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 2,9 mm

: Printed circuit board to cable

: Other

: 10

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documents & téléchargements

Fiche technique

Fiche technique 3002836 HARTING 09185106324001 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002836 HARTING 09185106324001 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 1 A, contacts : 10, droit, alliage de cuivre
