Name: HARTING 09062483201222 Connecteur femelle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 2999305
Availability: BackOrder

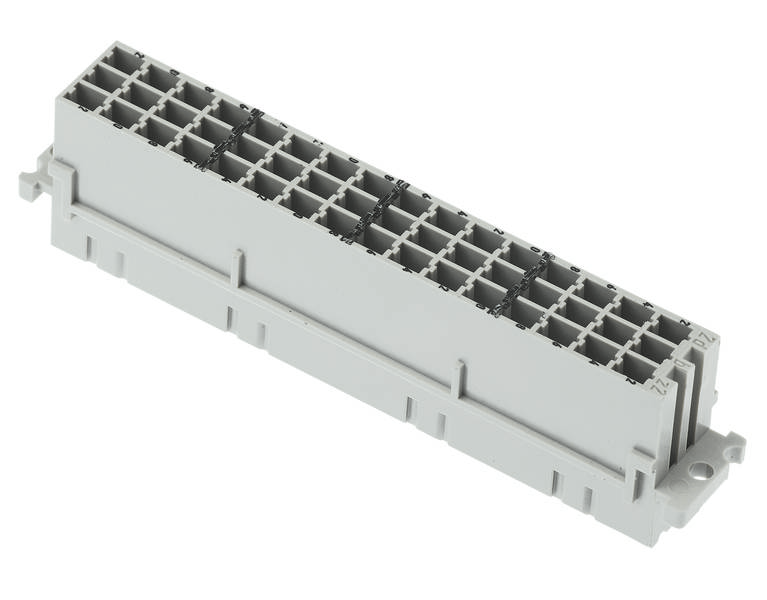

Une prise électrique rectangulaire à broches multiples, utilisée pour connecter des appareils ou des circuits électroniques.

Type de produit

Connecteur femelle

Dimension grille

3.81 mm

5.08 mm

Contenu

1 pc(s)

Nbr total de pôles

Nbr de rangées

Fiche technique (PDF)

Livraison le jeu. 5 novembre

95 pièce(s)

Nombre

pièce(s)

Total (CHF 2.05 / pièce(s))

CHF 2.05

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur multipolaire

Nbr total de pôles 48
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barrette à ressort
Type de raccordement : borne à sertir
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 48
Rangées de contacts enfichables : 3
Grille, côté raccordement : 3,81 mm ; 5,08 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1012 Ω
Résistance de passage : ≤ 15 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 75 N
Tension de test Ueff : 1,55 kV (contact) ; 2,5 kV (masse contact)
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7032 (gris-gris)
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2
Poids net : 18 g
Désignation : forme F
Grille, côté enfichable : 3,81 mm ; 5,08 mm
Voie aérienne: ≥ 1,6 mm
Distance de fuite : ≥ 3 mm
Caractéristiques : sans plomb
Remarques : les contacts à sertir doivent être commandés séparément.
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F1/I2 selon NFF 16-101/102
Codage : codage trou ; codage col ; codage avec perte de contact

Type de produit: Connecteur femelle

Nbr total de pôles: 48

Nbr de rangées: 3

Dimension grille: 3.81 mm
5.08 mm

Connexion: à sertir

Couleur: gris galet (RAL 7032)

Matériau boîtier: PA

Référence fabricant: 09062483201222

Contenu: 1 pc(s)

Type: 09 06 248 3201 222

Résistance de continuité: 15 mΩ

Résistance d'isolement: 1012 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Other

: Other

: 3.81 mm

: 3

: 3.81 mm

: Thermoplastic

: Other

: Flange

Documents & téléchargements

Fiche technique

Fiche technique 2999305 HARTING 09062483201222 Connecteur femelle Nbr de rangées 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2999305 HARTING 09062483201222 Connecteur femelle Nbr de rangées 3 1 pc(s)

Description

Bornier à ressort, borne à sertir, contacts 48, codage : codage trou, codage col, codage avec perte de contact

Ce texte a été traduit par une machine.

Description

Bornier à ressort, borne à sertir, contacts 48, codage : codage trou, codage col, codage avec perte de contact
