Name: HARTING 09060322941 Connecteur mâle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 3003501
Availability: BackOrder

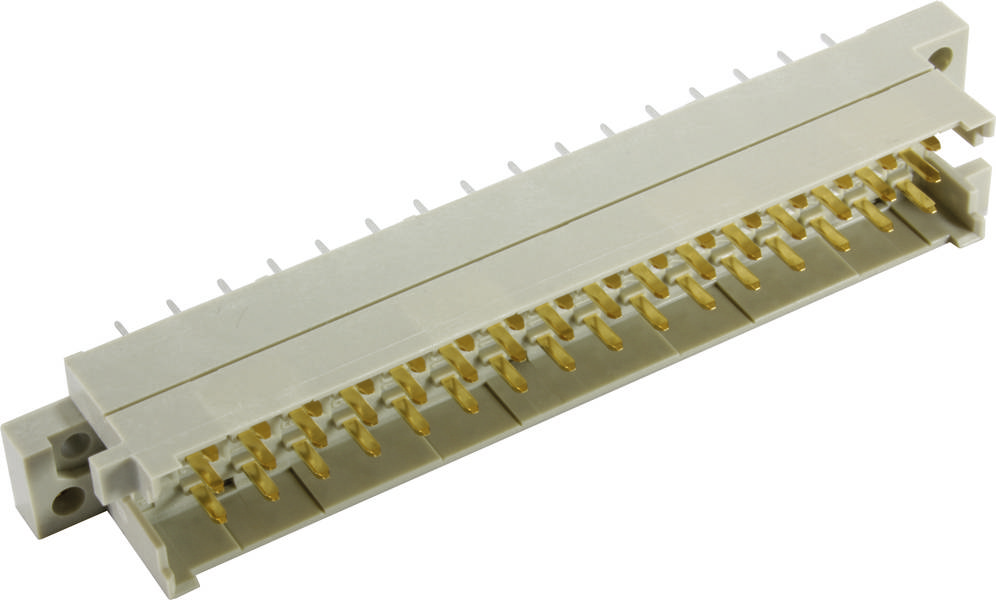

Un connecteur électrique gris avec plusieurs broches dorées.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

5.08 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison le jeu., 28 janvier 2027

Nombre

pièce(s)

Total (CHF 17.95 / pièce(s))

CHF 18.95

-5 %

CHF 17.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur mâle

Nbr total de pôles 32
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par points
Type de connexion : carte mère à carte fille; mezzanine; carte à circuit imprimé à câble
Nombre de contacts : 32
Longueur des broches : 3,5 mm
Rangées de contacts enfichables : 3
Grille, côté connexion : 5,08 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1012 Ω
Résistance de passage : ≤ 15 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 50 N
Cycles d'accouplement : ≥ 500
Tension de test Ueff : 1,55 kV (contact)
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2 (complément standard)
Poids net : 20,04 g
Désignation : forme F
Grille, côté enfichable : 3,81 mm ; 5,08 mm
Voie aérienne: ≥ 1,6 mm
Distance de fuite : ≥ 3 mm
Caractéristiques : sans plomb
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F1/I2 selon NFF 16-101/102
Configuration des contacts : rangées Z et d, positions 2, 4,... , 30, 32
Codage : codage trou ; codage col ; codage avec perte de contact ; codage D20

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 32

Nbr de rangées: 3

Dimension grille: 5.08 mm

Connexion: à souder

Couleur: gris galet (RAL 7032)

Matériau boîtier: PA

Référence fabricant: 09060322941

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 06 032 2941

Résistance de continuité: 15 mΩ

Résistance d'isolement: 1012 Ω

Longueur broche: 3,5 mm mm

: Printed circuit board to cable

: Other

: 32

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 3.5 mm

: 5.08 mm

: 3

: 3.81 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 6 A

Documents & téléchargements

Fiche technique

Fiche technique 3003501 HARTING 09060322941 Connecteur mâle Nbr de rangées 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3003501 HARTING 09060322941 Connecteur mâle Nbr de rangées 3 1 pc(s)

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 6 A, contacts : 32, droit, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 6 A, contacts : 32, droit, alliage de cuivre

Ce texte a été traduit par une machine.
