Name: HARTING 09032426805 Connecteur femelle Nbr de rangées 3 1 pc(s)
Brand: HARTING
SKU: 3000445
Availability: BackOrder

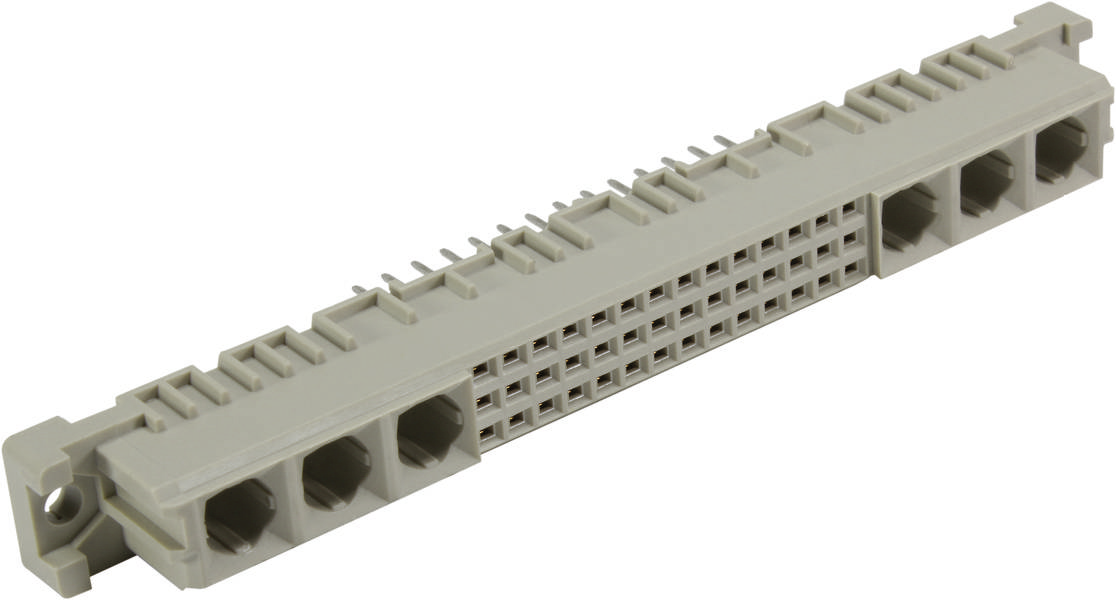

Un connecteur rectangulaire gris avec plusieurs broches, couramment utilisé dans les appareils électroniques pour la connexion de câbles.

Type de produit

Connecteur femelle

Forme

droit

Dimension grille

2.54 mm

7.62 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison le jeu. 5 novembre

19 pièce(s)

Nombre

pièce(s)

Total (CHF 7.95 / pièce(s))

CHF 7.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur multipolaire

Nbr total de pôles 48
Nbr de rangées 3
Contenu 1 pc(s)

Caractéristiques techniques

Série : DIN 41612
Composant : barrette à ressort
Description du contact : droit
Type de connexion : connexion à souder par points
Type de connexion : carte mère à carte fille; mezzanine; carte à circuit imprimé à câble
Nombre de contacts : 48
Longueur des broches : 4,5 mm
Rangées de contacts enfichables : 3
Grille, côté connexion : 2,54 mm ; 7,62 mm
Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
Résistance d'isolation : >1012 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 40 N
Cycles d'accouplement : ≥ 400
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matière utilisée : matière thermoplastique renforcée de fibres de verre
Couleur : RAL 7032 (gris-gris)
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-2
Poids net : 10 g
Désignation : forme M
Grille, côté enfichable : 2,54 mm ; 7,62 mm
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Caractéristiques : sans plomb ; courant de mesure contacts spéciaux : voir la fiche technique des contacts sélectionnés
Nombre de contacts de signal : 42
Nombre de contacts spéciaux : 6
Fixation ci : avec bride
connexion à chaud : non
Classification des voies : F4/I3 selon NFF 16-101/102
Configuration des contacts : rangées a, b et c, positions 10, 11,... , 22, 23
Codage : codage avec perte de contact

Type de produit: Connecteur femelle

Forme: droit

Nbr total de pôles: 48

Nbr de rangées: 3

Dimension grille: 2.54 mm
7.62 mm

Connexion: à souder

Couleur: gris galet (RAL 7032)

Matériau boîtier: PA

Référence fabricant: 09032426805

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 03 242 6805

Résistance de continuité: 20 mΩ

Résistance d'isolement: 1012 Ω

Longueur broche: 4.5 mm

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documents & téléchargements

Fiche technique

Fiche technique 3000445 HARTING 09032426805 Connecteur femelle Nbr de rangées 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3000445 HARTING 09032426805 Connecteur femelle Nbr de rangées 3 1 pc(s)

Description

Barrette à ressort, connexion à souder par vague, courant de mesure : 2 A, contacts : 48, droit, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barrette à ressort, connexion à souder par vague, courant de mesure : 2 A, contacts : 48, droit, alliage de cuivre
