Name: Convertisseur de mesure JUMPFLEX®; Convertisseur de mesure de courant WAGO 2857-550 1 pc(s)
Brand: WAGO
SKU: 1232607
Availability: BackOrder

Convertisseur de courant avec bornes et schéma de connexion, numéro de modèle 2857-0550 de WAGO. Présente les spécifications d'entrée et de sortie.

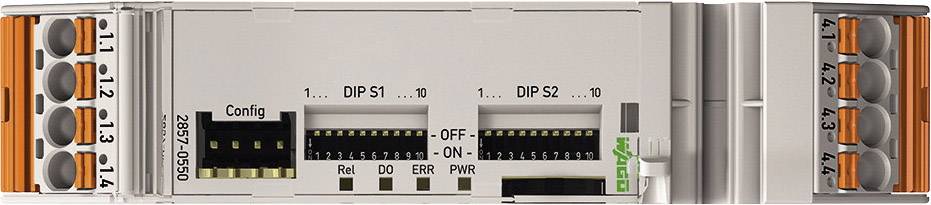

Module électronique avec interrupteurs DIP, voyants LED et bornes pour la configuration et l'indication de statut, adapté aux applications industrielles.

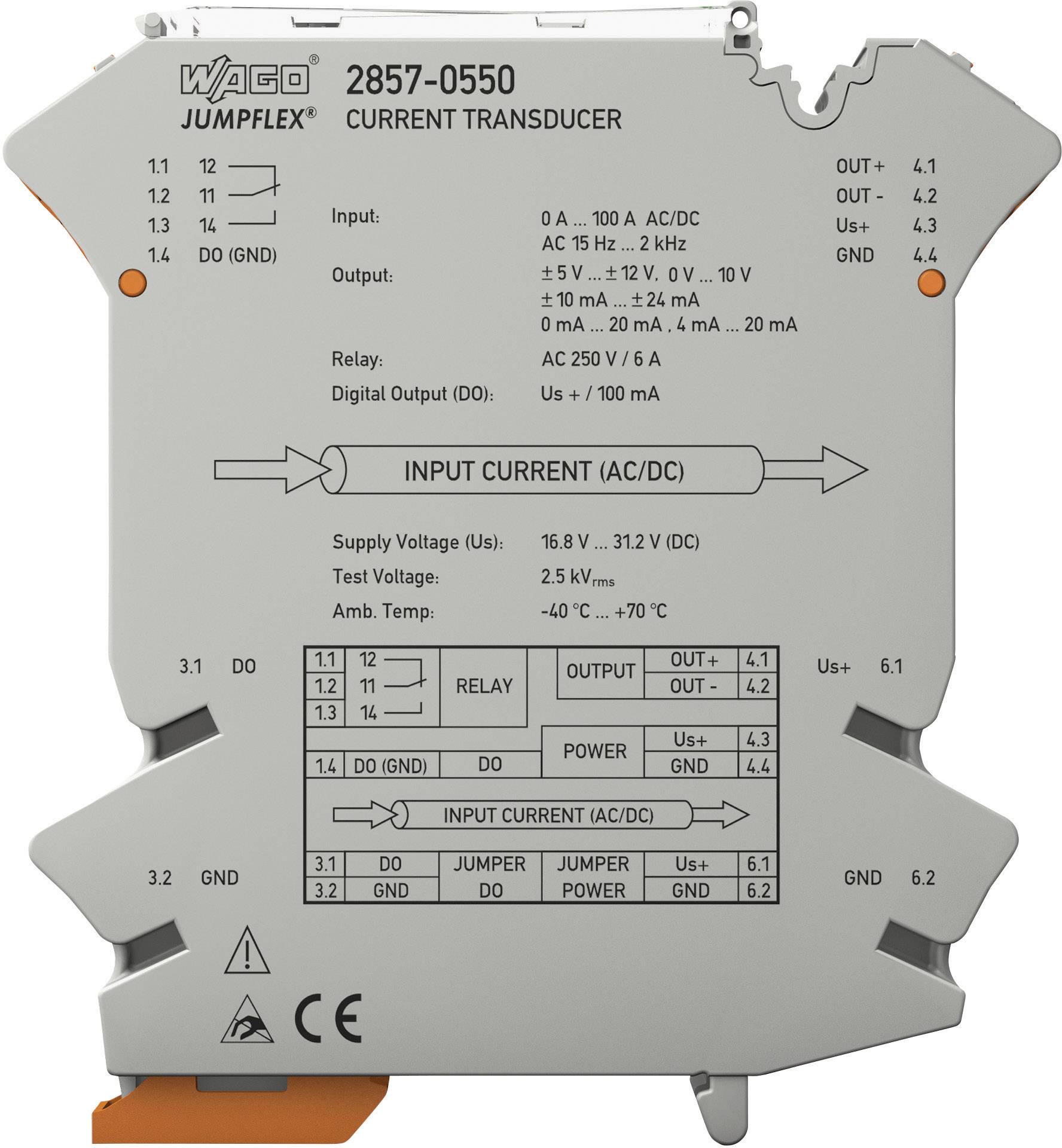

Convertisseur de courant WAGO JUMPFLEX, Modèle 2857-0550. Affiche la plage d'entrée, la sortie, la tension d'alimentation et les spécifications électriques.

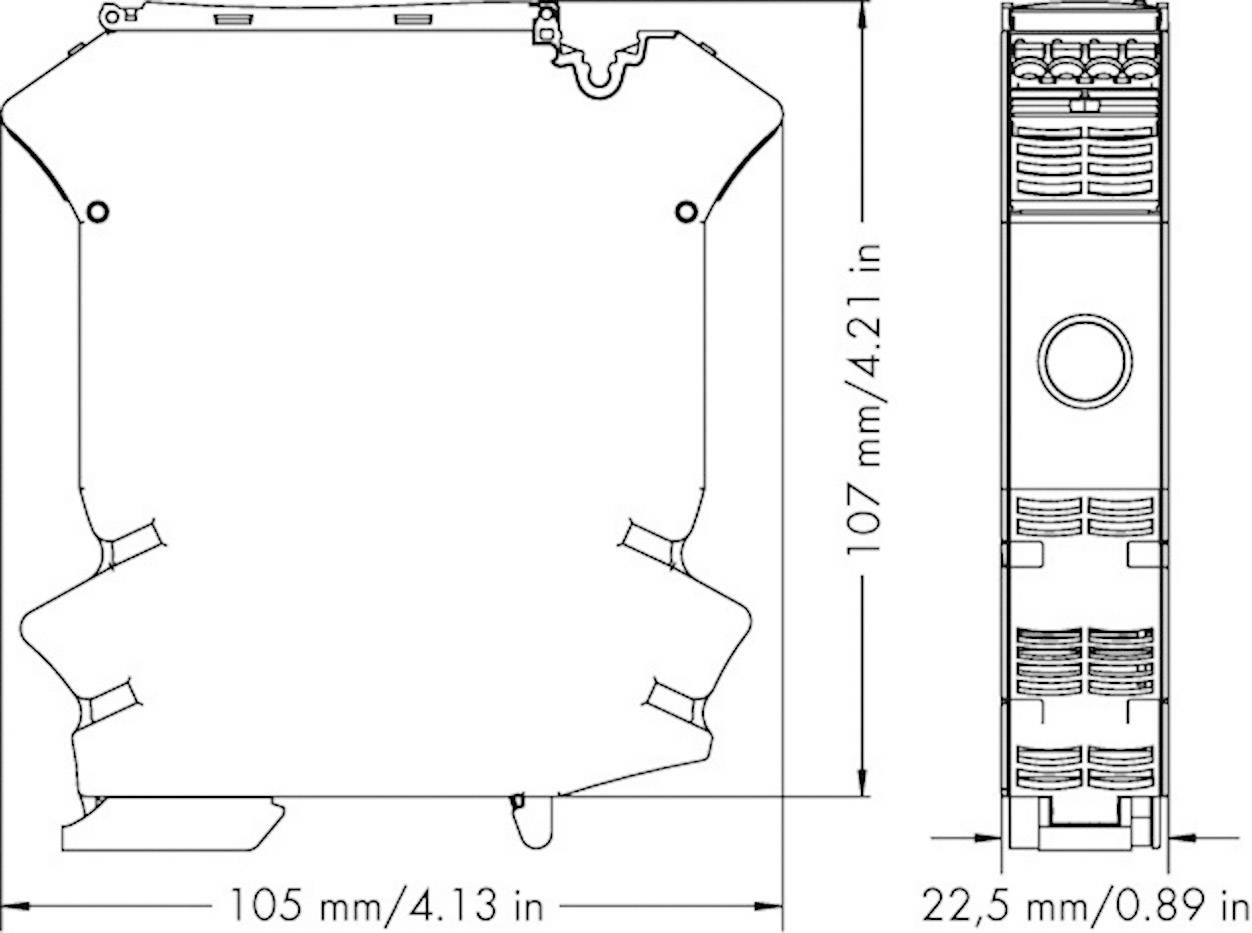

Dessin technique d'un appareil électrique avec dimensions : largeur 105 mm/4,13 po, hauteur 107 mm/4,21 po, profondeur 22,5 mm/0,89 po.

1/4

Type de produit

Convertisseur de mesure

Type

2857-550

Dim.

(L x l) 105 mm x 107 mm

Contenu

1 pc(s)

Largeur

107 mm

Fiche technique (PDF)

Livraison le lun. 30 novembre

Nombre

pièce(s)

Total (CHF 427.95 / pièce(s))

CHF 457.95

-7 %

CHF 427.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Convertisseur de mesure JUMPFLEX®; Convertisseur de mesure de courant

WAGO 2857-550
Contenu: 1 pc(s)

Caractéristiques techniques

Type: 2857-550

Type de produit: Convertisseur de mesure

Dim.: (L x l) 105 mm x 107 mm

Contenu: 1 pc(s)

Largeur: 107 mm

Longueur: 105 mm

Consommation électrique: ≤50 mA

Température ambiante max.: +70 °C

Température ambiante min.: -40 °C

Modèle: 1 RT (1 u)

Connexion: CAGE CLAMP® S (picoMAX® 5.0)

Signal de sortie: ± 10 mA; 0…10 mA; 2…10 mA;
± 20 mA; 0…20 mA; 4 …20mA
± 5 V; 0…5 V; 1…5 V;
±10 V; 0…10 V; 2…10 V

Signal d'entrée: AC/DC 100 A

Réglage: Commutateur DIP
Affichage de configuration

Tension d'alimentation: 16,8 V…31,2 V (-30%...+30%)

: DIN rail (top hat rail) 35 mm

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 1232607 Convertisseur de mesure JUMPFLEX®; Convertisseur de mesure de courant WAGO 2857-550 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1232607 Convertisseur de mesure JUMPFLEX®; Convertisseur de mesure de courant WAGO 2857-550 1 pc(s)

Information

Information 1232607 Convertisseur de mesure JUMPFLEX®; Convertisseur de mesure de courant WAGO 2857-550 1 pc(s)

Description

Le convertisseur de courant permet l'acquisition de courants continus et alternatifs dans une plage de mesure jusqu'à AC/DC 100 A. Du côté sortie, il convertit la grandeur de mesure en un signal standard analogique.

Caractéristiques:
Un contact de signalisation digital ainsi qu'un relais à contact inverseur réagissent pour des limites de plages de mesure configurées (temporisation au démarrage/à la fermeture et fonction de relais à seuil avec jusqu'à deux valeurs seuils configurables)
« Clipping » (limitation) commutable (limitation du signal analogique sur les valeurs finales de sortie)
Filtre logiciel réglable
Simulation de comportement d'entrée/de sortie par écran de configuration
Triple isolation et tension d'isolation de 4 kV selon EN 61140
