Name: Convertisseur de mesure JUMPFLEX®; Amplificateur isolateur universel WAGO 2857-401 1 pc(s)
Brand: WAGO
SKU: 1232604
Availability: SoldOut

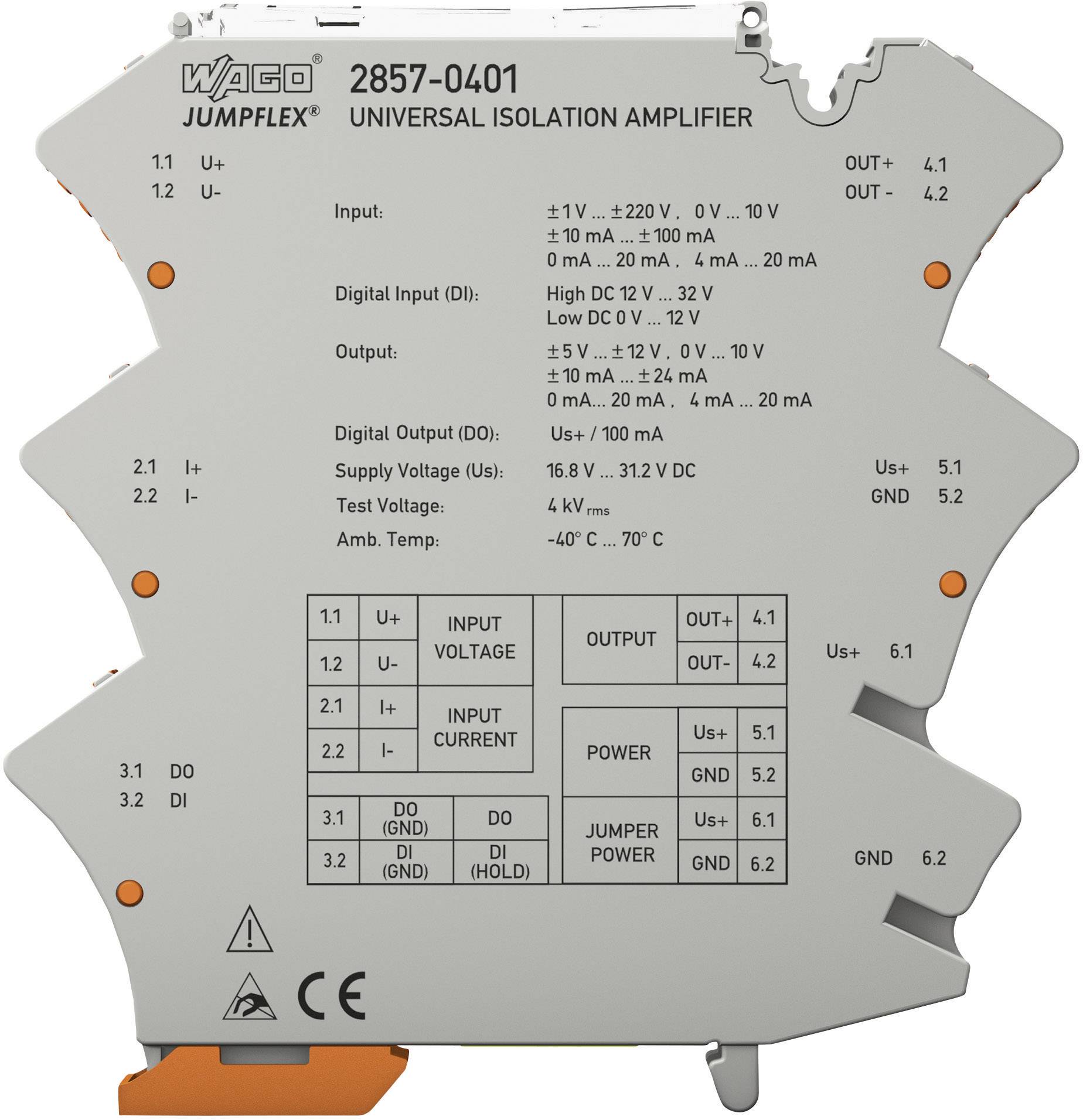

Module amplificateur de séparation WAGO gris avec spécifications techniques et bornes de connexion ; Numéro de modèle : 2857-0401.

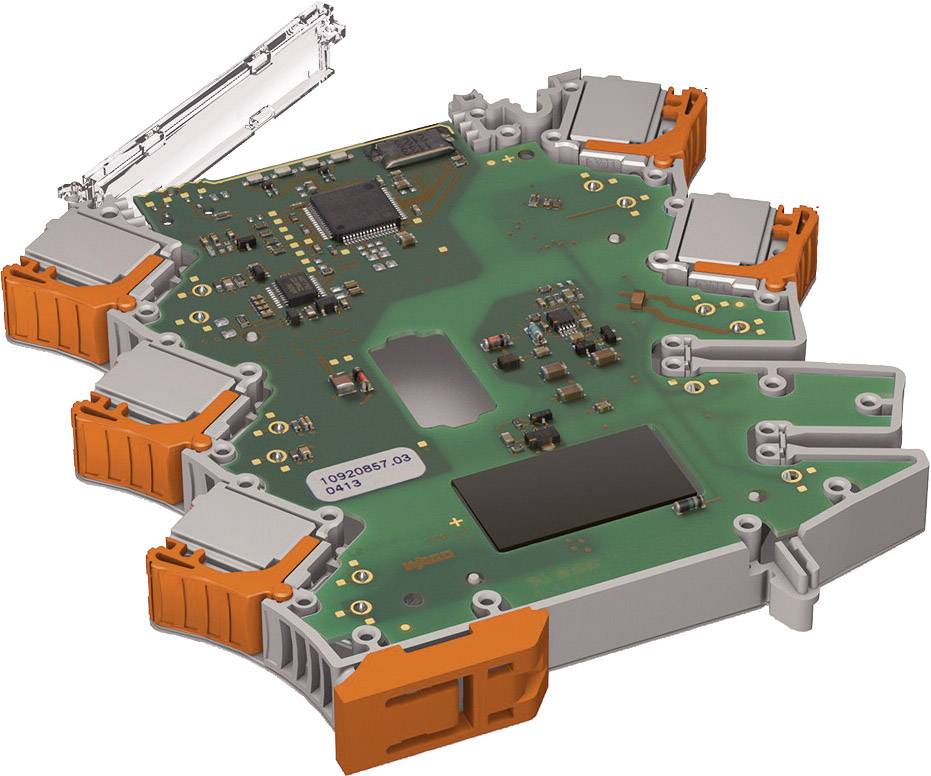

Circuit imprimé électronique avec surface verte et connexions orangées, utilisé dans les systèmes de commande pour le traitement des signaux.

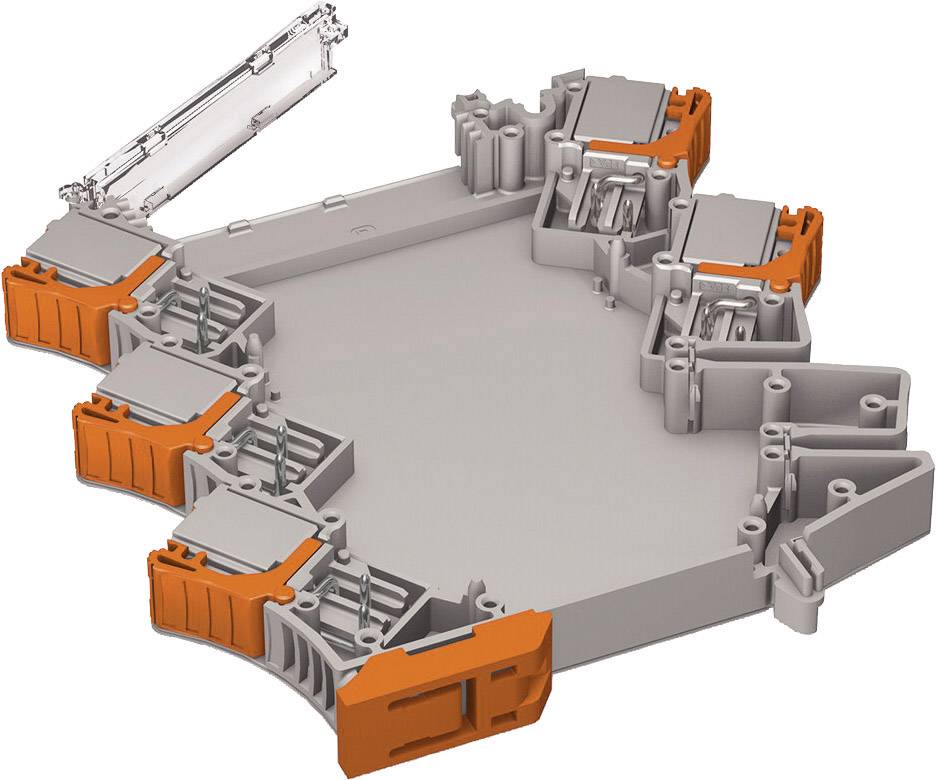

Boîtier électronique avec plusieurs bornes de connexion en tons de gris et accents orangés, partiellement ouvert.

Amplificateur d'isolement avec différentes entrées et sorties, numéro de modèle 2857-0401, présente des informations techniques et des détails de connexion.

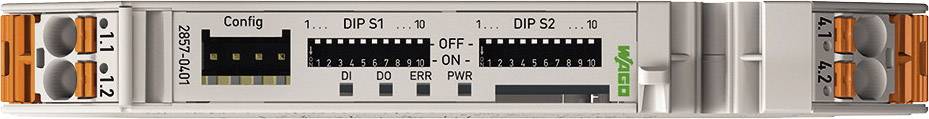

Un appareil électronique avec des interrupteurs et des voyants lumineux. À gauche, des connexions orange sont visibles, à droite une inscription verte 'WAGO'.

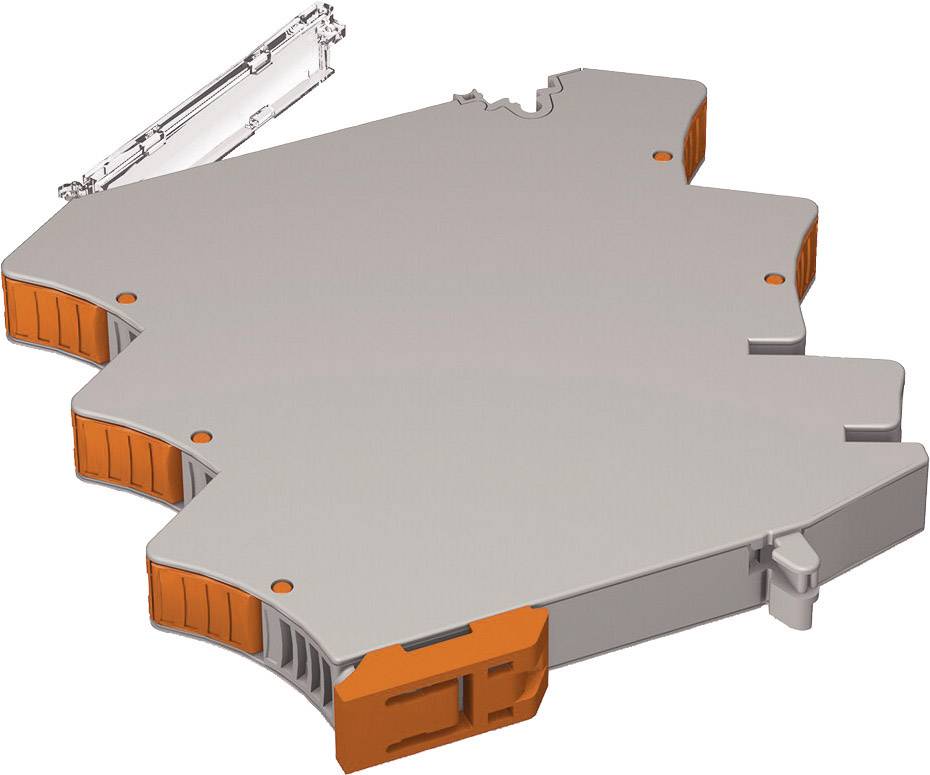

Composant électronique avec un boîtier gris et des bornes de connexion oranges, probablement un composant modulaire pour rail DIN.

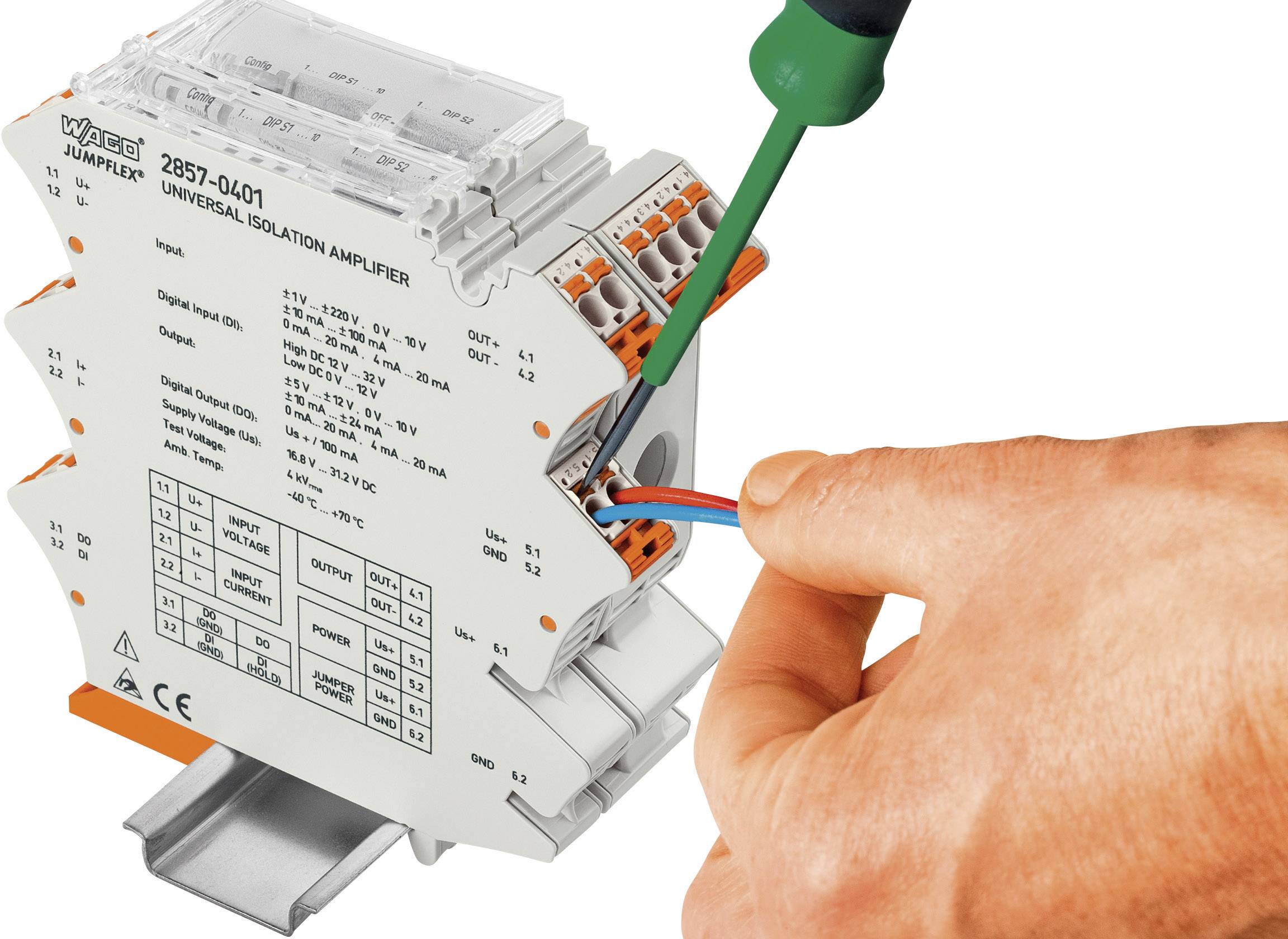

Un convertisseur de signal universel est installé à l'aide d'un tournevis, les câbles étant connectés aux bornes correspondantes.

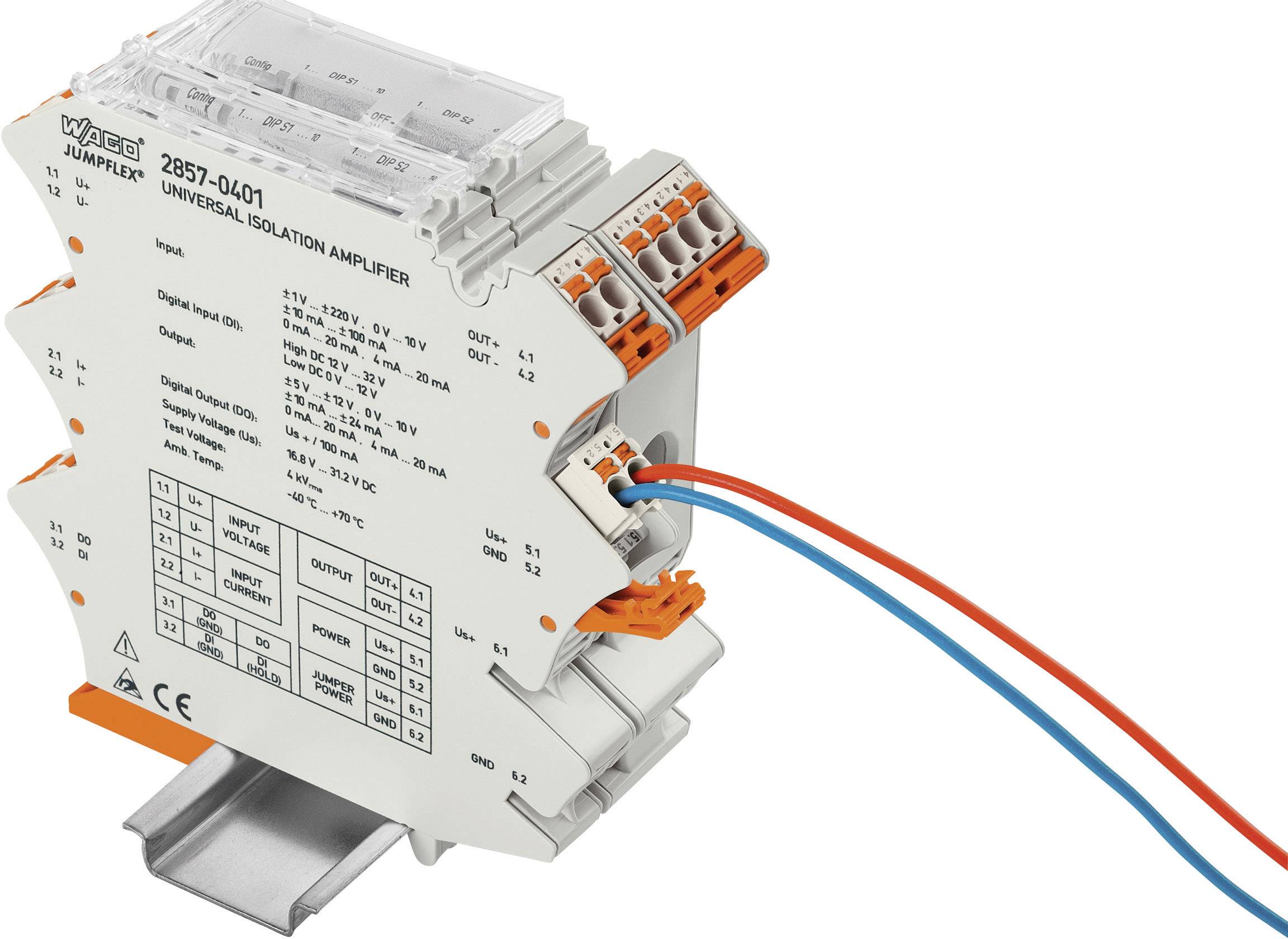

Amplificateur d'isolement, numéro de modèle 2857-0L01, pour la transmission de signal. Affiche les spécifications d'entrée et de sortie. Connecté à des fils.

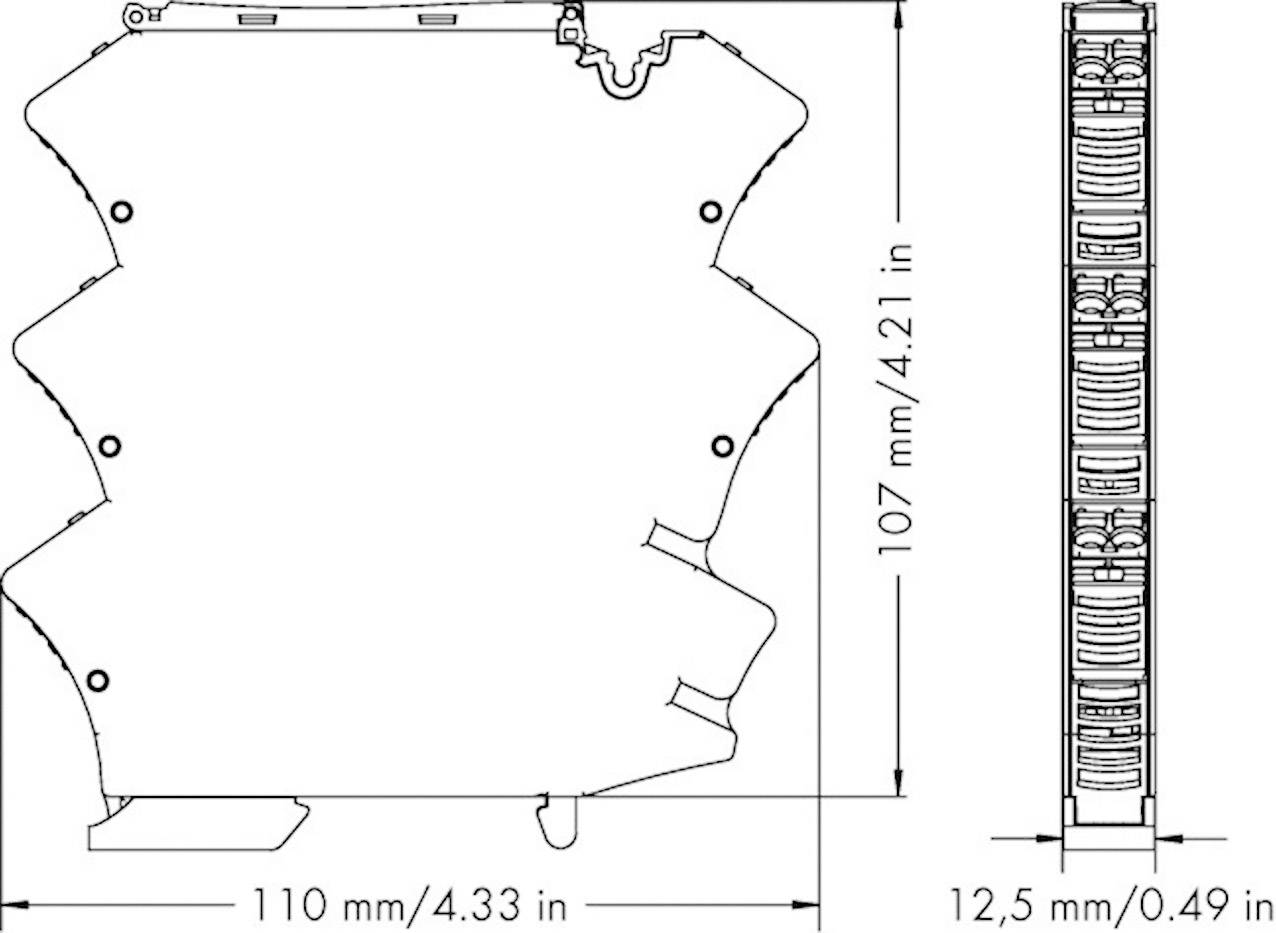

Dessin d'un dispositif technique avec dimensions : largeur 110 mm, hauteur 107 mm, profondeur 12,5 mm. Vue latérale montrant la structure interne.

1/9

Type de produit

Amplificateur-séparateur

Type

2857-401

Dim.

(L x l) 110 mm x 107 mm

Contenu

1 pc(s)

Largeur

107 mm

Fiche technique (PDF)

Indisponible

Total (CHF 379.95 / pièce(s))

CHF 379.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Convertisseur de mesure JUMPFLEX®; Amplificateur isolateur universel

WAGO 2857-401
Contenu: 1 pc(s)

Caractéristiques techniques

Type: 2857-401

Type de produit: Amplificateur-séparateur

Dim.: (L x l) 110 mm x 107 mm

Contenu: 1 pc(s)

Largeur: 107 mm

Longueur: 110 mm

Consommation électrique: ≤70 mA

Température ambiante max.: +70 °C

Température ambiante min.: -40 °C

Connexion: CAGE CLAMP® S (picoMAX® 5.0)

Signal de sortie: ± 10 mA;0 - 10 mA;2 - 10 mA
± 20 mA;0 - 20 mA;4 - 20 mA
± 5 V;0 - 5 V;1 - 5 V
±10 V;0 - 10 V;2 - 10 V

Signal d'entrée: ±1 mA; 0 - 1 mA
±10 mA; 0 - 10 mA; 2 - 10 mA
± 20 mA; 0 - 20 mA; 4 - 20 mA
±100 mA; 0 - 100 mA

Réglage: Commutateur DIP
Affichage de configuration

Tension d'alimentation: 16,8 V…31,2 V (-30%...+30%)

Résistance d'entrée: ≥ 1 MΩ (Entrée tension); ≤ 50 Ω(Entrée courant)

: Snap mounting support rail

: 12.5

: 107 mm

: 110 mm

: -40-70 °C

: Spring clamp connection

: IP20

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 1232604 Convertisseur de mesure JUMPFLEX®; Amplificateur isolateur universel WAGO 2857-401 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1232604 Convertisseur de mesure JUMPFLEX®; Amplificateur isolateur universel WAGO 2857-401 1 pc(s)

Description

L'amplificateur isolateur universel convertit des signaux analogiques et amplifie, filtre et sépare galvaniquement des signaux entre eux.

Caractéristiques:
Signaux analogiques uni/bipolaires en entrée et en sortie
Un contact de signalisation digital réagit pour des limites de plages de mesure configurées (temporisation au démarrage/à la fermeture et fonction de relais à seuil avec jusqu'à deux valeurs seuils configurables)
Une entrée digitale (HOLD) permet le maintien du signal de sortie
« Clipping » (limitation) commutable (limitation du signal analogique sur les valeurs finales de sortie)
Filtres logiciel/matériel réglables
Simulation de comportement d'entrée/de sortie par écran de configuration.
Triple isolation et tension d'isolation de 4 kV selon EN 61140
