Name: Contacteur-inverseur Siemens 3RA2328-8XE30-1BB4 3 NO (T) 1 pc(s) Piece
Brand: Siemens
SKU: 1751369
Availability: BackOrder

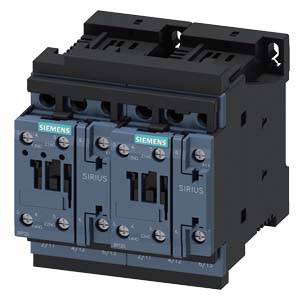

Deux contacteurs électriques Siemens côte à côte, portant l'inscription 'SIRIUS', montés dans un boîtier.

Armoire électrique ouverte avec plusieurs étagères sur lesquelles sont disposés des composants électroniques et des câbles. La porte est entièrement ouverte.

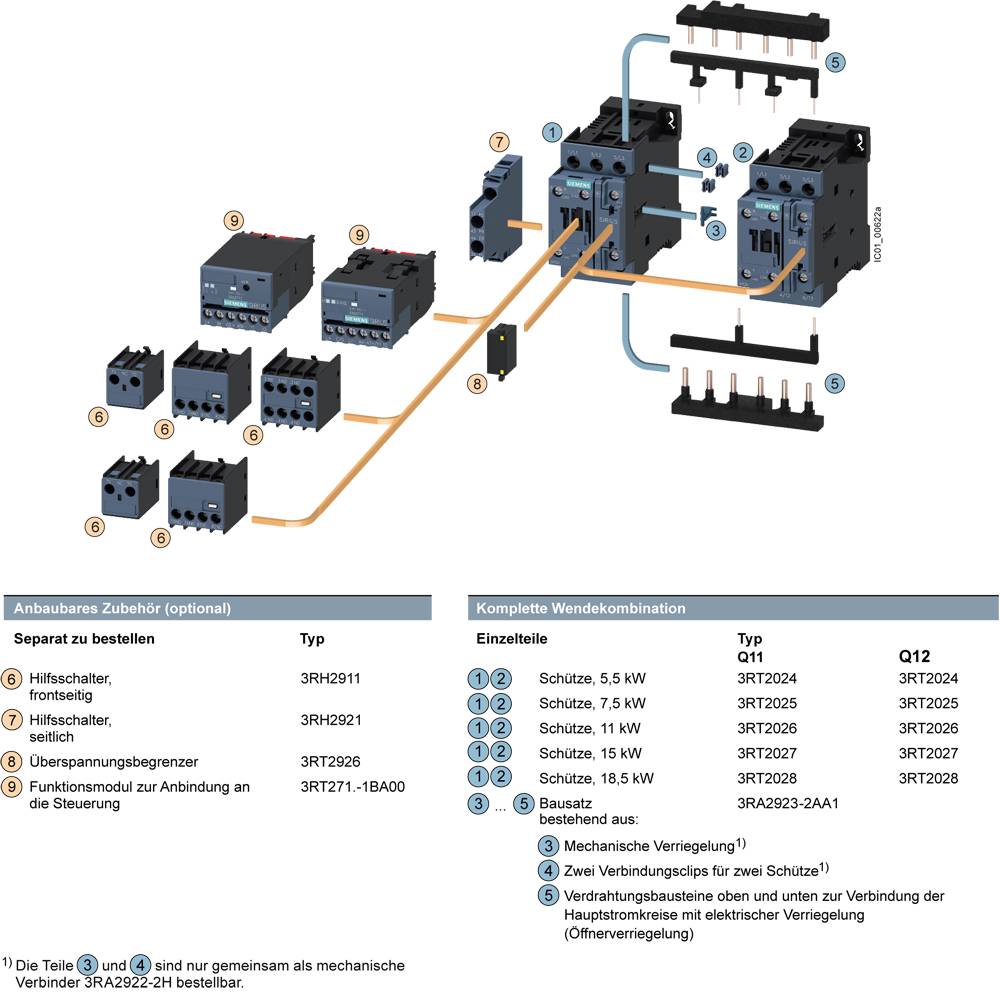

Combinaison complète de démarrage inverseur avec contacteurs et accessoires. Contacteur principal (5,5 kW et 7,5 kW). Accessoires disponibles séparément et en option.

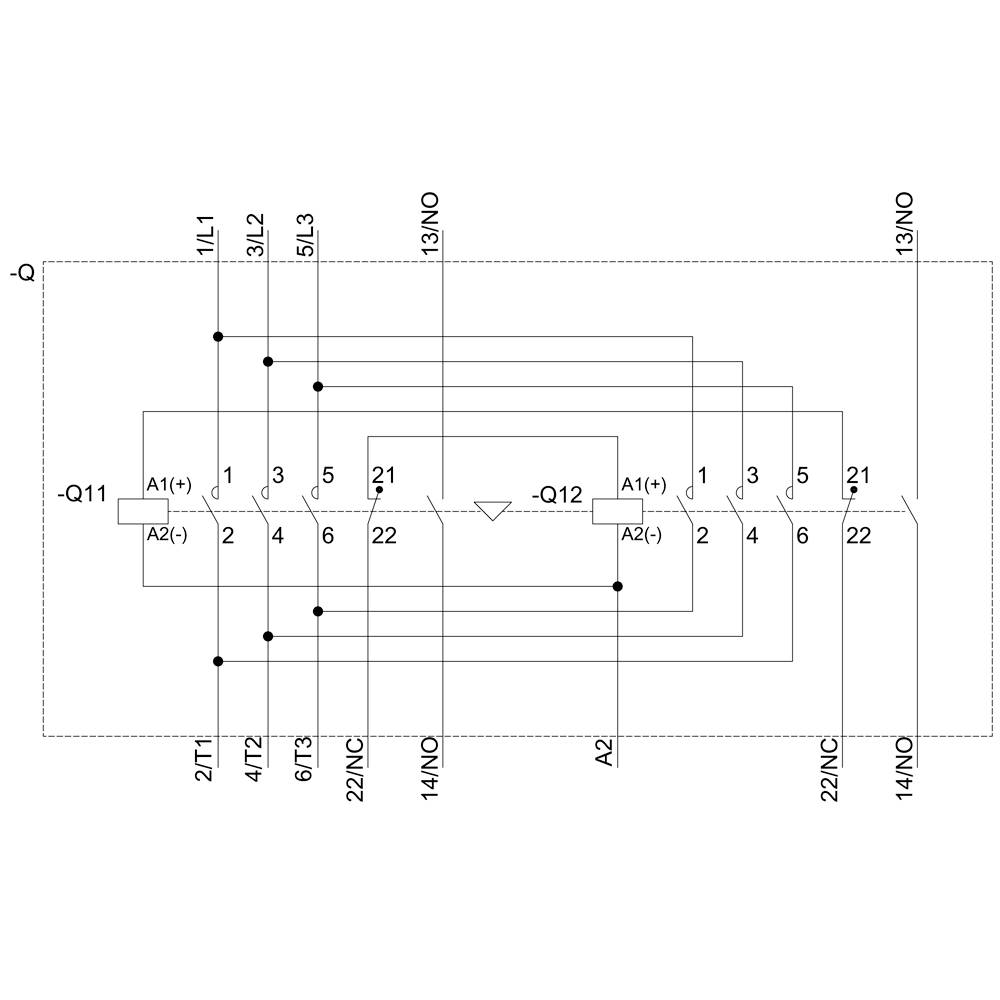

Schéma de commutation avec deux relais. Montre les connexions entre les bornes 1L1, 3L2, 5L3, et les sorties -Q11, -Q12. 22/NC et 14/NO marqués.

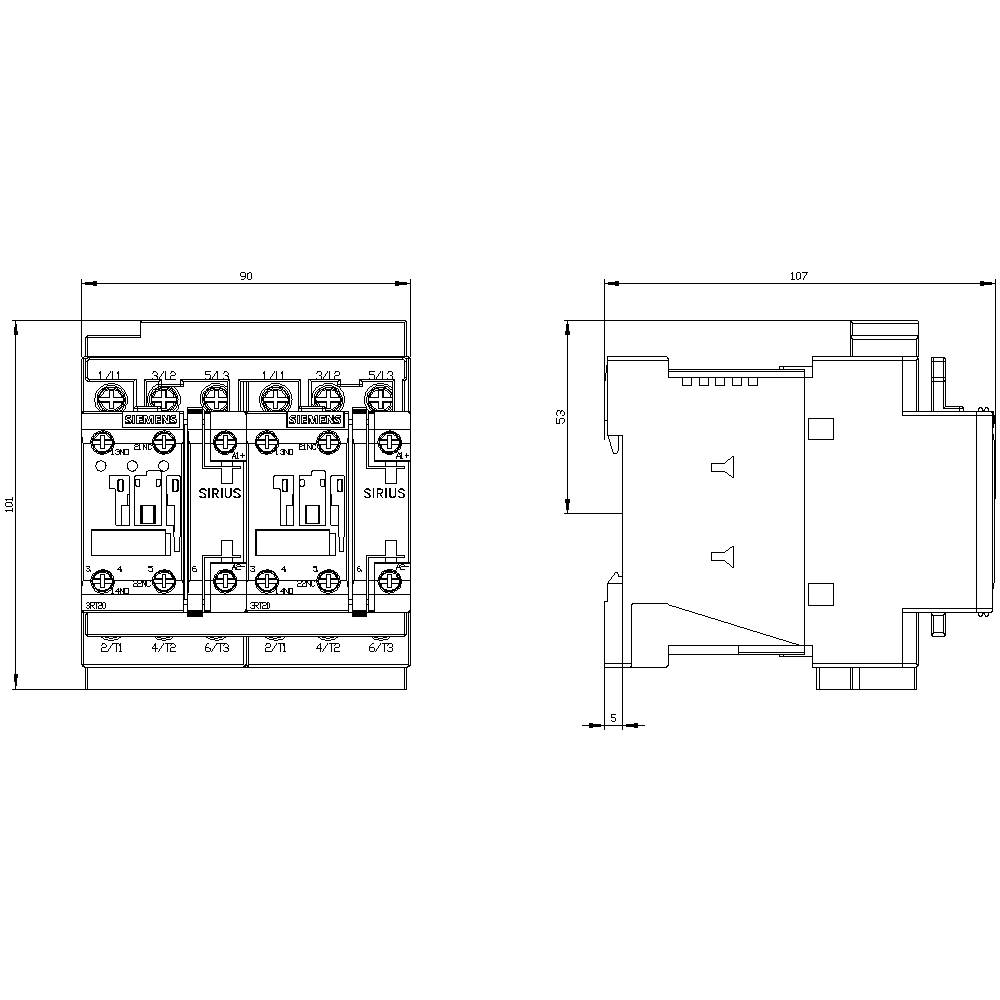

Dessin technique d'un schéma de contacteur électrique. À gauche : vue de face avec bornes et étiquetage. À droite : vue latérale avec indications dimensionnelles.

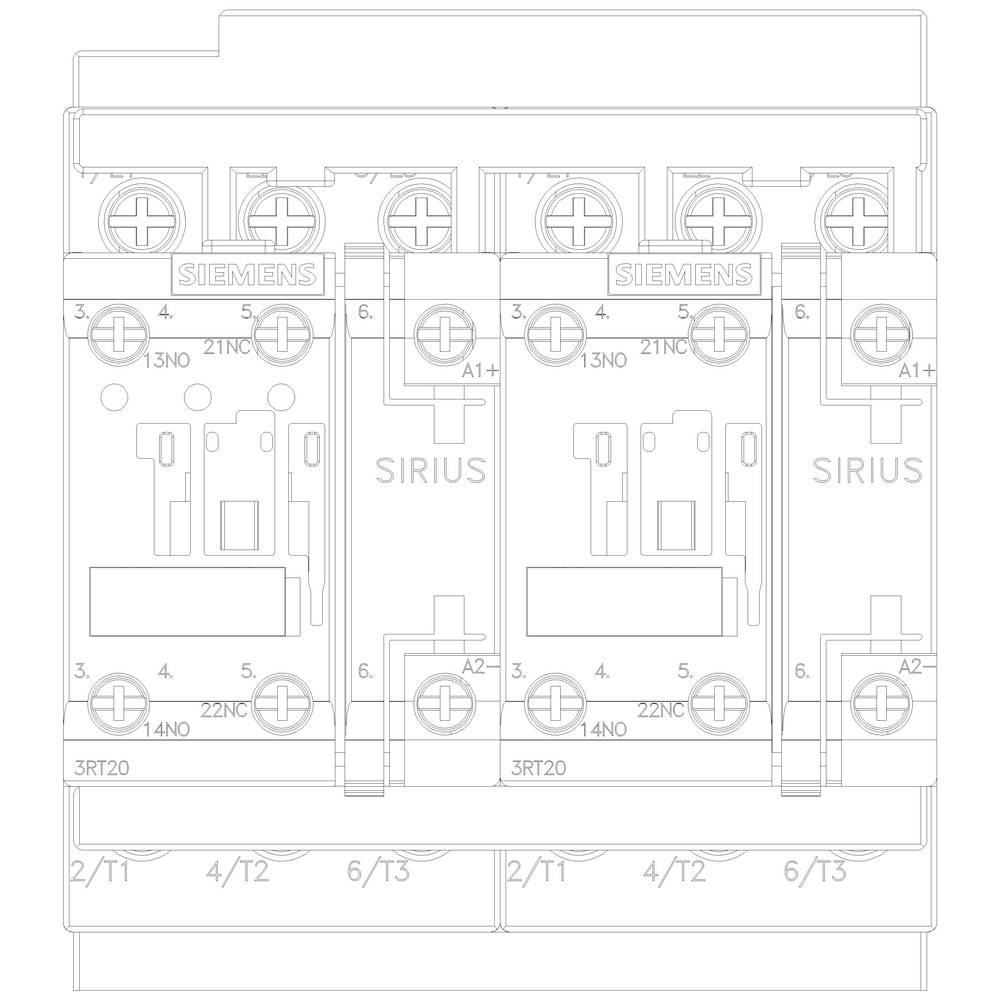

Schéma de câblage d'un module de contacteurs électriques triple 'Siemens Sirius', illustrant la disposition du câblage et les bornes de connexion.

1/6

Photo non contractuelle

Type de produit

Combinaison de contacteurs-inverseurs

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Courant de charge

27 A

Puissance

18.5 kW

Fiche technique (PDF)

Livraison le ven. 11 décembre

Nombre

pièce(s)

Total (CHF 393.95 / pièce(s))

CHF 393.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Contacteur-inverseur 3RA2328-8XE30-1BB4 Siemens

Notre service pour vous

Caractéristiques techniques

Type de tension : DC
Section de conducteur à un ou plusieurs fils : 10 mmm²
Section de conducteur à fils fins : 10 mmm²

Type d'emballage: Piece

Type de produit: Combinaison de contacteurs-inverseurs

Type: 3RA2328-8XE30-1BB4

Dimensions: S0

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Type de contact auxiliaire: 2 NO (T)

Tension nominale: 690 V/AC

Tension de commande (min.): 24 V/DC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 24 - 24 V/DC

Tension de contact (max.): 690 V/AC

Courant continu (max.): 38 A

Courant de charge: 27 A

: 18.5 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 90 mm

Hauteur: 101 mm

Profondeur: 107 mm

Dim.: (l x H x P) 90 x 101 x 107 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Screw connection

: DC

: Other

: 18.38746875

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744500

Livraison le mer. 25 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1704758

Livraison le mer. 25 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744501

Livraison le mer. 25 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699327

Livraison le mer. 25 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1702108

Livraison le lun. 23 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699328

Livraison le lun. 23 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1699329

Livraison le mer. 25 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744502

Livraison le mer. 25 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744503

Livraison le mer. 25 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744504

Livraison le mer. 25 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1751369 Contacteur-inverseur Siemens 3RA2328-8XE30-1BB4 3 NO (T) 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1751369 Contacteur-inverseur Siemens 3RA2328-8XE30-1BB4 3 NO (T) 1 pc(s) Piece

Description

Combinaison réversible pour 3RA27 AC3 18,5 kW/400 V, DC 24 V 3 pôles, taille S0 raccordement à vis de verrouillage électrique et mécanique 2 S intégré avec prise de tension combinaison réversible SIRIUS 3RA23 pour la commutation des moteurs avec Changement de sens de rotation. La combinaison réversible 3RA23 est une combinaison de deux prémontés et testé en usine 3RT2 de même puissance déjà câblées ainsi que de verrouillage mécanique et électrique. Ils sont résistant aux variations climatiques, homologué dans le monde entier (ex. Exemple IEC et UL/CSA) et IE3/IE4 ready. Le virage 3RA23 sont des combinaisons avec actionnement AC et DC dans les tailles S00 jusqu'à S3. Ils sont utilisés dans la technique de raccordement à vis et d'allongement du ressort pour montage sur rail ou fixation par vis sont proposées. Les accessoires des contacteurs 3RT2 est un produit uniforme pour toutes les tailles et peut également être utilisé pour les combinaisons de protection. Les combinaisons réversible 3RA23 sans fil de la technologie éprouvée de la série 3RA13. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
