Name: Contacteur-inverseur Siemens 3RA2325-8XB30-1AL2 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1703084
Availability: BackOrder

Un contacteur Siemens (série Sirius), appareil électrique industriel pour commuter des circuits électriques, boîtier sombre, façade bleue.

Un armoire électrique ouverte avec différents composants électriques et câblages pour le contrôle et la distribution de l'électricité.

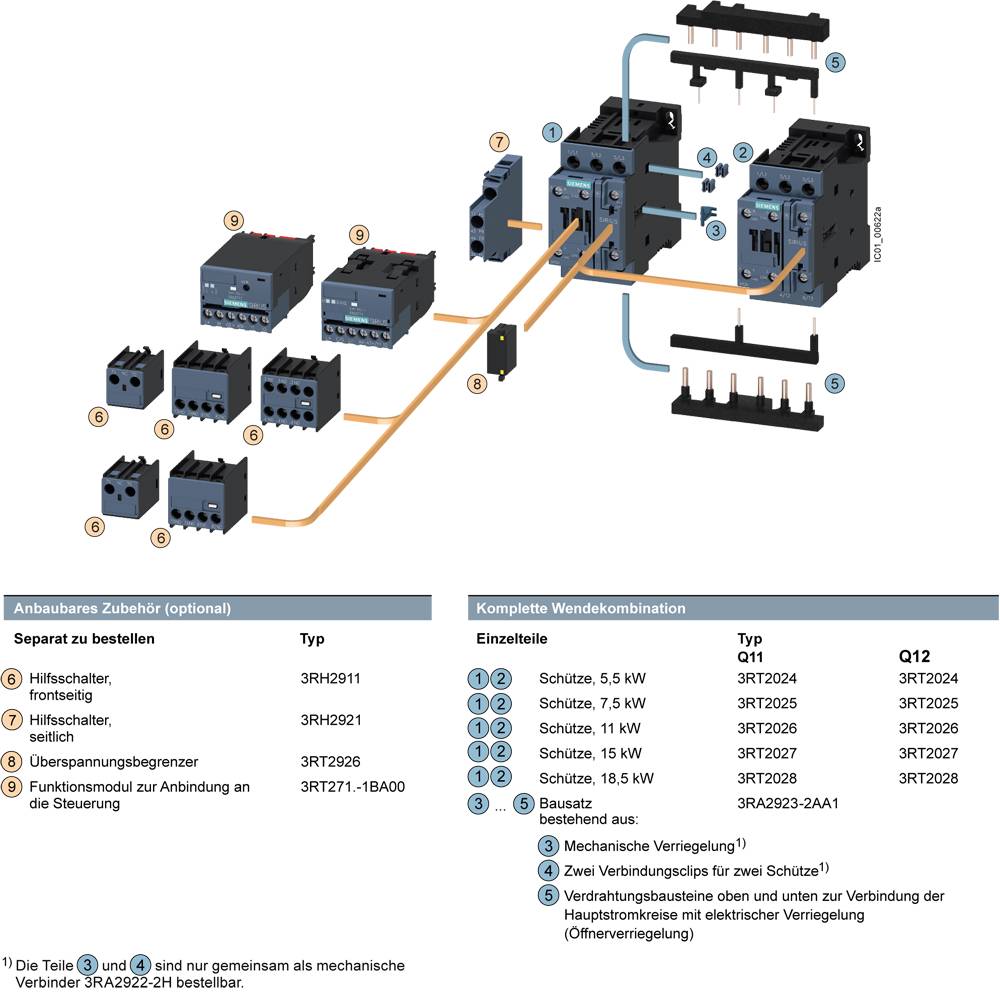

Le diagramme montre des composants électriques et des accessoires : contacteurs, contacts et connexions. L'accent est mis sur les types et les numéros de commande.

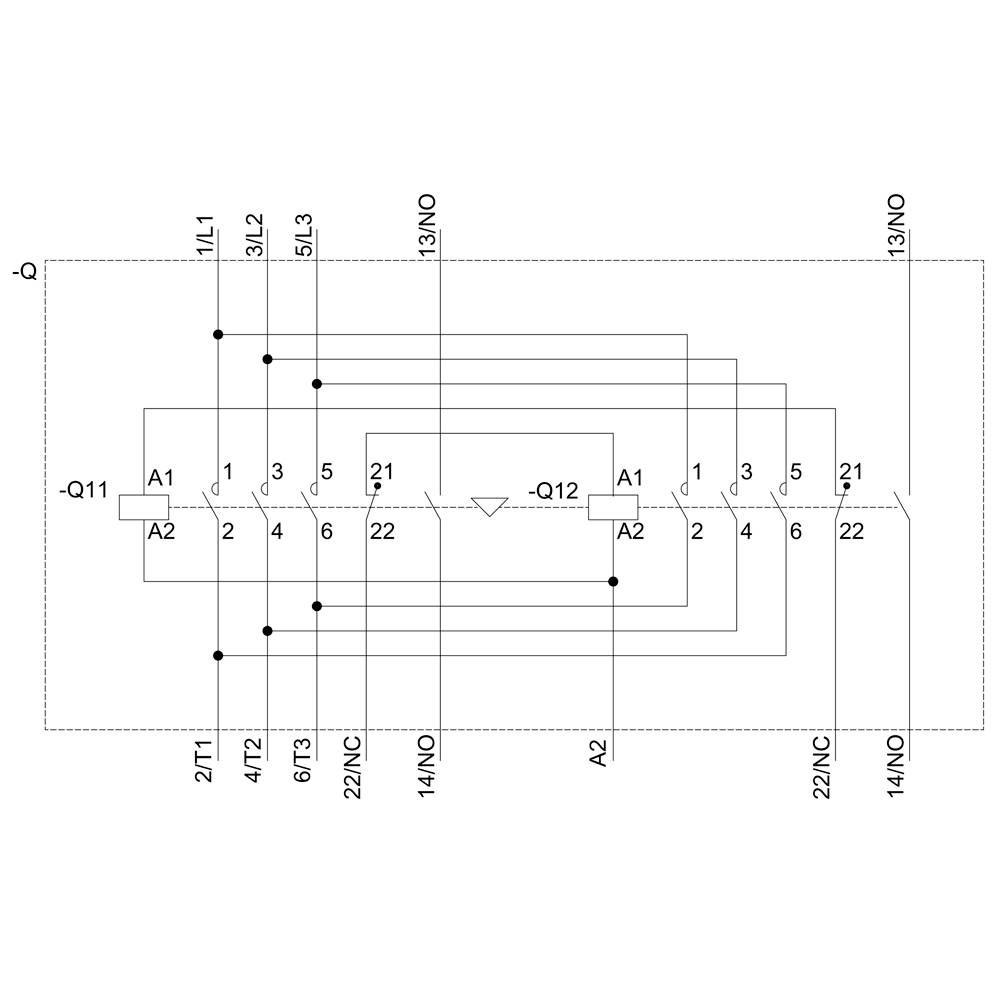

Le schéma de câblage montre le diagramme de câblage d'un relais électrique avec plusieurs bornes, chemins de commutation, numérotation et bornes de raccordement.

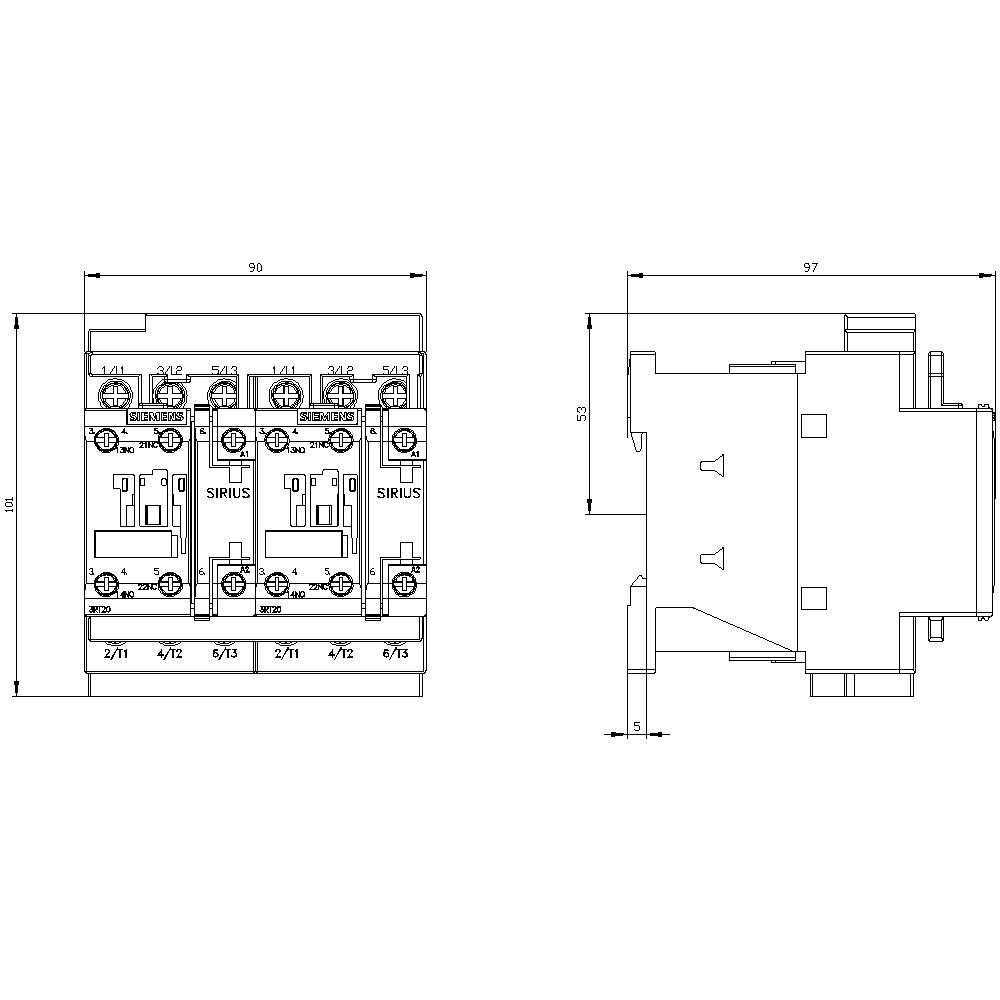

Plan de construction d'un dispositif électrique de commutation avec dimensions. Présente les vues de face et de côté d'un bloc de commutation du système SIRIUS.

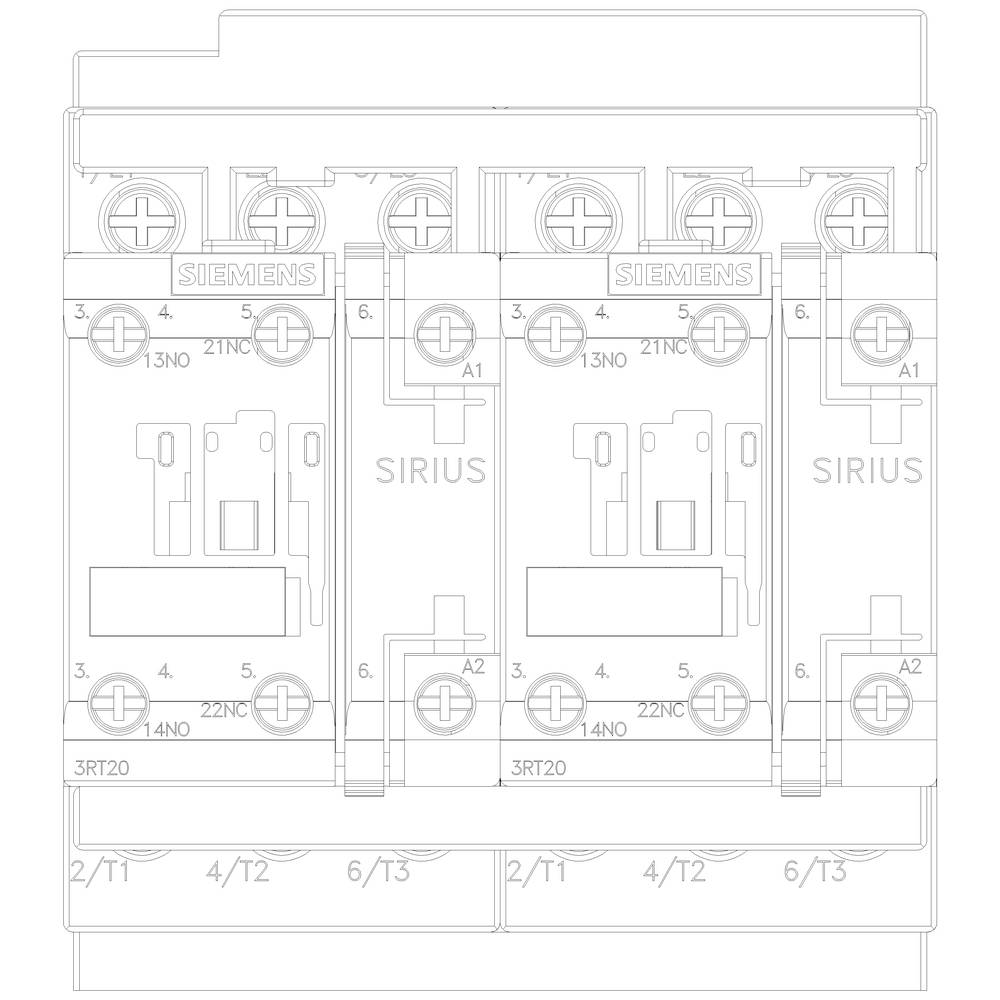

Dessin technique de trois contacteurs électriques disposés côte à côte, munis de bornes à vis et portant l'étiquetage SIRIUS.

1/6

Photo non contractuelle

Type de produit

Combinaison de contacteurs-inverseurs

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Courant de charge

17 A

Connexion

raccord à vis

Fiche technique (PDF)

Livraison le ven. 6 novembre

Nombre

pièce(s)

Total (CHF 149.95 / pièce(s))

CHF 175.95

-15 %

CHF 149.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de tension : AC
Section de conducteur à un ou plusieurs fils : 10 mmm²
Section de conducteur à fils fins : 10 mmm²

Type de produit: Combinaison de contacteurs-inverseurs

Type: 3RA2325-8XB30-1AL2

Dimensions: S0

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Tension nominale: 690 V/AC

Tension de commande (max.): 230 V/AC

Gamme de tension de commande: 230 V/AC (max)

Courant de charge: 17 A

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 90 mm

Hauteur: 101 mm

Profondeur: 97 mm

Dim.: (l x H x P) 90 x 101 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Reversing contactor

: 7.5 kW

: 3

: 0

: 17 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 7.355

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744500

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1704758

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744501

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699327

Livraison le mar. 10 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1702108

Livraison le ven. 6 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699328

Livraison le ven. 6 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1699329

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744502

Livraison le mar. 10 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744503

Livraison le mar. 10 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744504

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1703084 Contacteur-inverseur Siemens 3RA2325-8XB30-1AL2 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1703084 Contacteur-inverseur Siemens 3RA2325-8XB30-1AL2 3 NO (T) 1 pc(s)

Description

Combinaison réversible AC-3, 7,5kW/400V, AC2 30V, 50/60Hz 3 pôles, taille S0 raccordement à vis de verrouillage électrique et mécanique 2 S intégré combinaison réversible SIRIUS 3RA23 pour la commutation des moteurs avec Changement de sens de rotation. La combinaison réversible 3RA23 est une combinaison de deux prémontés et testé en usine 3RT2 de même puissance déjà câblées ainsi que de verrouillage mécanique et électrique. Ils sont résistant aux variations climatiques, homologué dans le monde entier (ex. Exemple IEC et UL/CSA) et IE3/IE4 ready. Le virage 3RA23 sont des combinaisons avec actionnement AC et DC dans les tailles S00 jusqu'à S3. Ils sont utilisés dans la technique de raccordement à vis et d'allongement du ressort pour montage sur rail ou fixation par vis sont proposées. Les accessoires des contacteurs 3RT2 est un produit uniforme pour toutes les tailles et peut également être utilisé pour les combinaisons de protection. Les combinaisons réversible 3RA23 sans fil de la technologie éprouvée de la série 3RA13. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
