Name: Contacteur-inverseur Siemens 3RA2324-8XE30-1BB4 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1741591
Availability: BackOrder

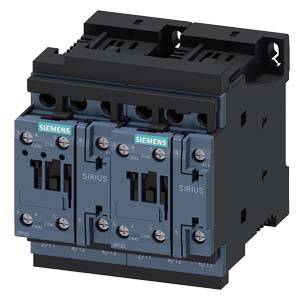

Un contacteur électrique de marque Siemens, modèle Sirius. Utilisé pour commander des charges électriques dans des applications industrielles.

Un armoire électrique ouverte montre différents composants électriques et câblages.

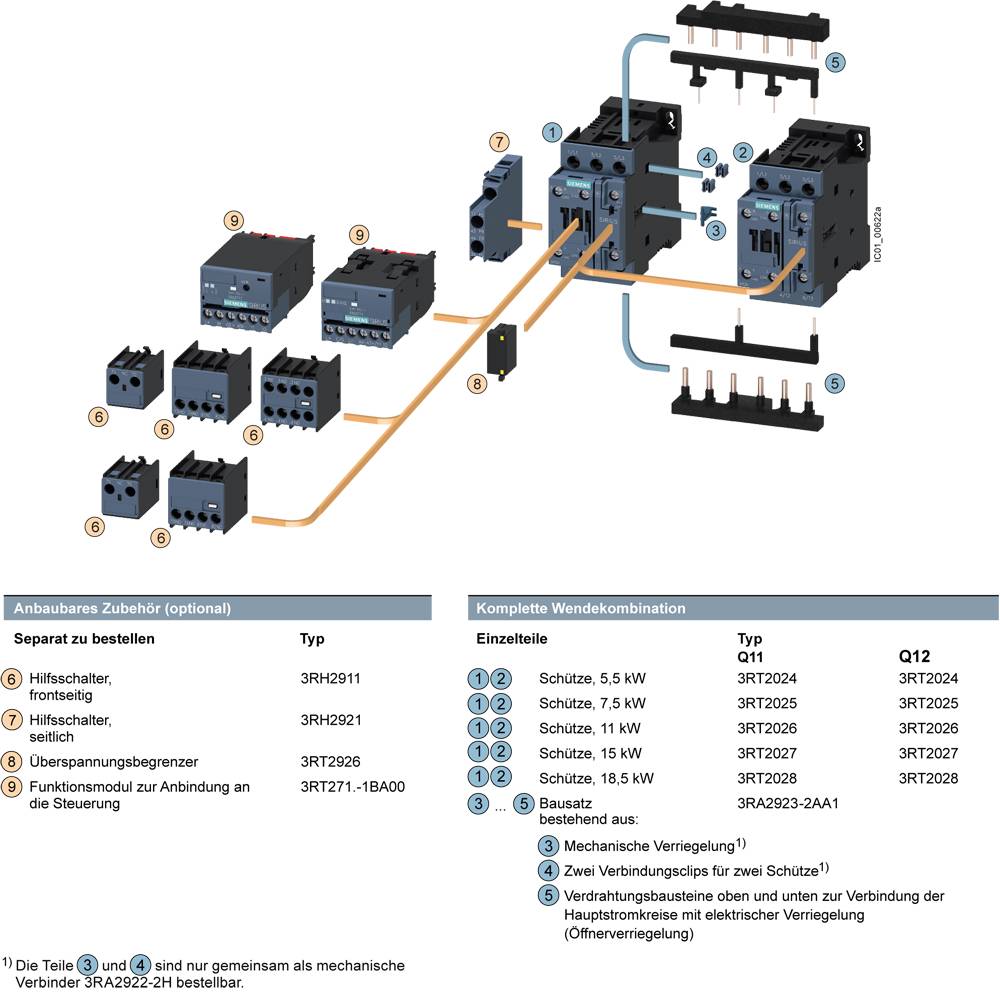

'Composants et pièces détachées des contacteurs électriques : Liste des types et options avec représentation graphique des bobines et des pièces de montage.'

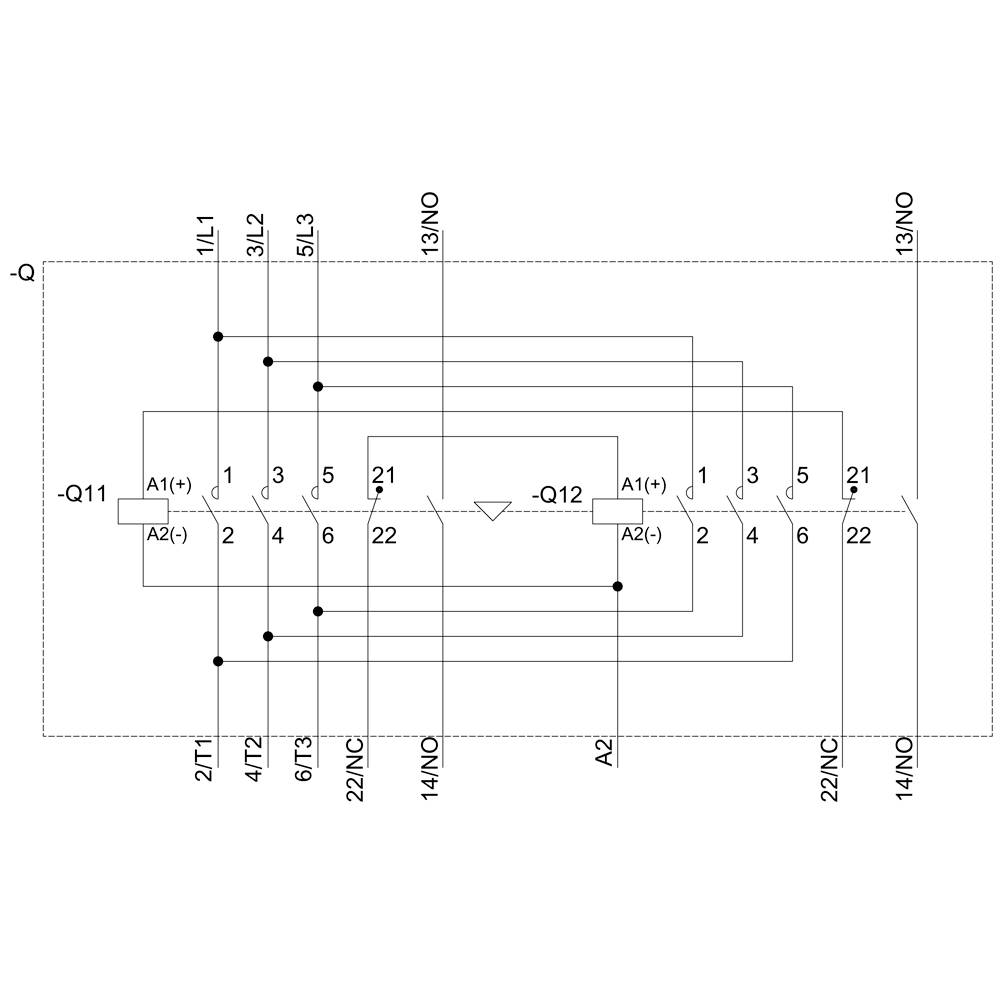

Schéma de câblage d'un circuit électrique avec plusieurs relais, interrupteurs et connexions. Connexions principales entre Q11 et Q12.

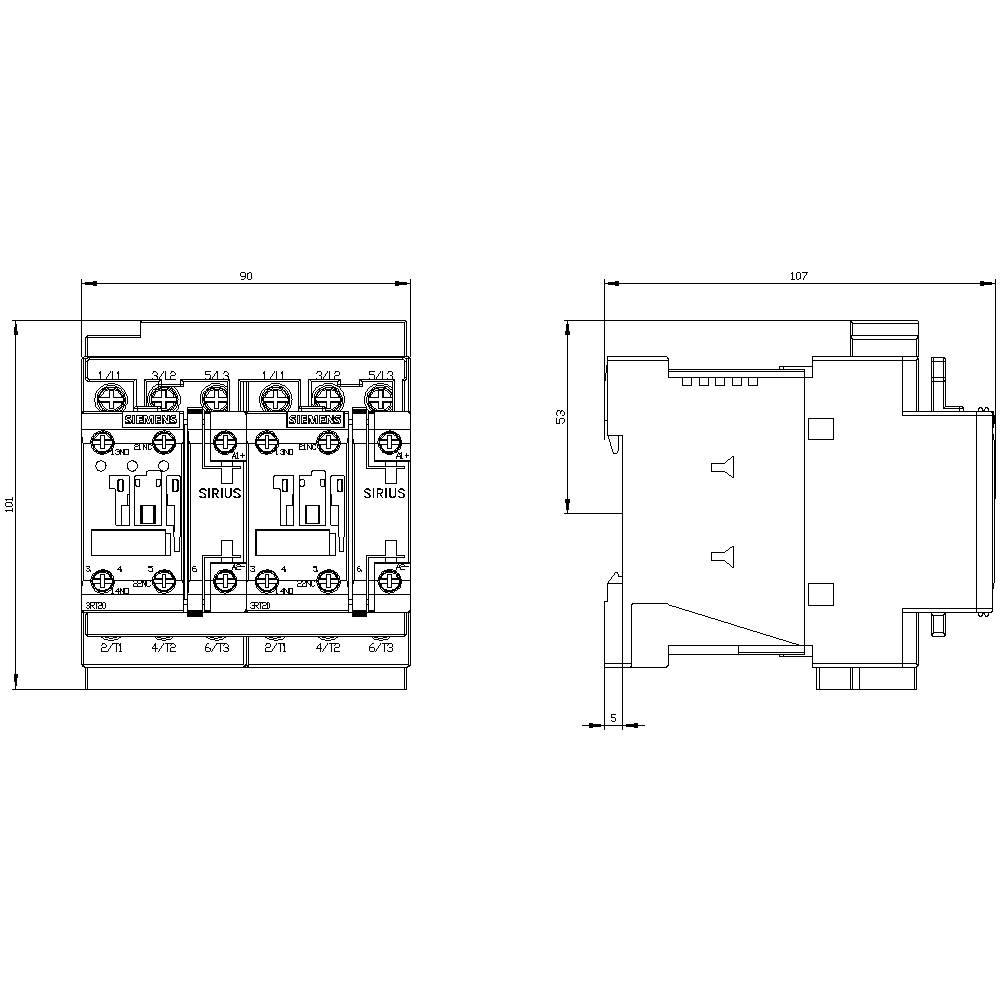

Dessin technique d'un composant électrique avec dimensions : largeur 90 mm, profondeur 107 mm, hauteur 76 mm. Différents raccordements marqués.

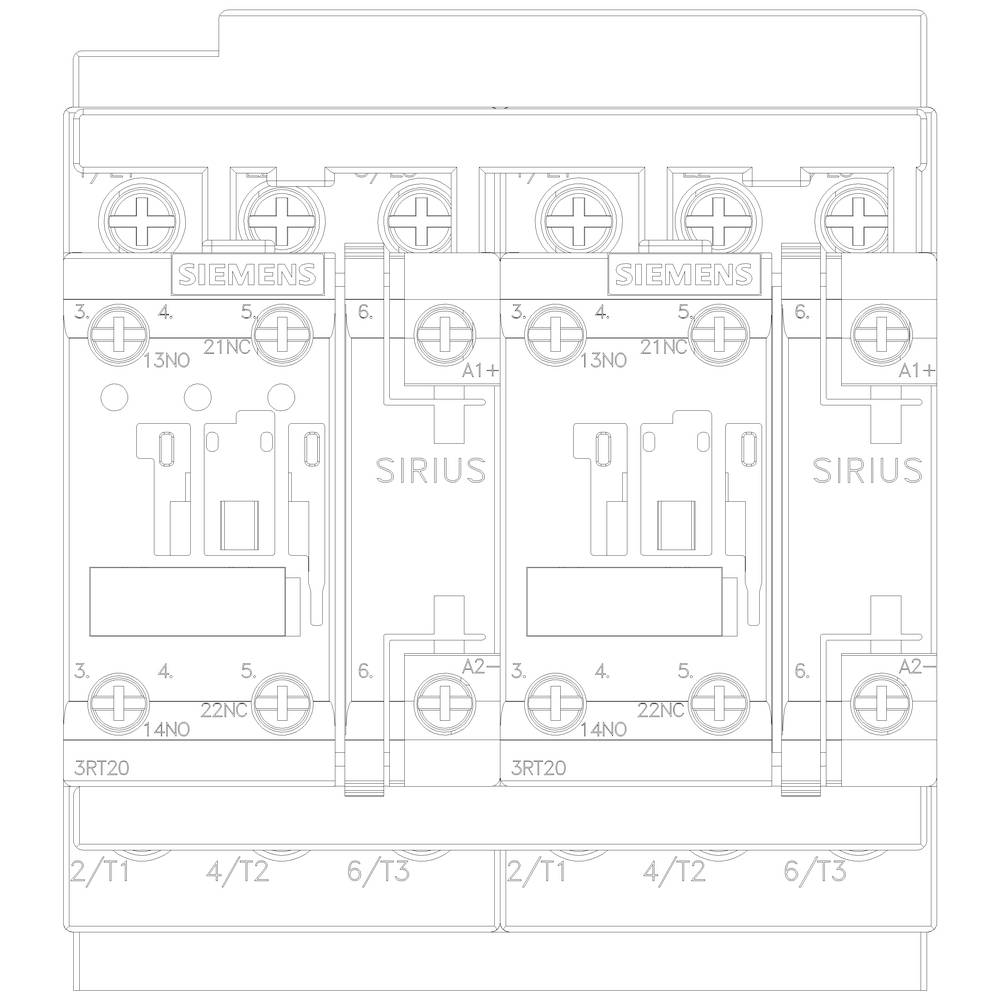

Schéma de câblage d'un contacteur tripolaire Siemens avec indication des bornes et des positions de commutation ; montre les connexions électriques.

1/6

Photo non contractuelle

Type de produit

Combinaison de contacteurs-inverseurs

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Courant de charge

11 A

Puissance

5.5 kW

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 217.95 / pièce(s))

CHF 255.95

-15 %

CHF 217.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Contacteur-inverseur 3RA2324-8XE30-1BB4 Siemens

Notre service pour vous

Caractéristiques techniques

Type de tension : DC
Section de conducteur à un ou plusieurs fils : 10 mmm²
Section de conducteur à fils fins : 10 mmm²

Type de produit: Combinaison de contacteurs-inverseurs

Type: 3RA2324-8XE30-1BB4

Dimensions: S0

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Type de contact auxiliaire: 3 NO (T)

Tension nominale: 690 V/AC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 24 V/DC (max)

Tension de contact (max.): 690 V/AC

Courant continu (max.): 11 A

Courant de charge: 11 A

: 5.5 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 90 mm

Hauteur: 101 mm

Profondeur: 107 mm

Dim.: (l x H x P) 90 x 101 x 107 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Reversing contactor

: 5.5 kW

: 3

: 0

: 12 A

: IP20

: Screw connection

: DC

: Other

: 5.516240625

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744500

Livraison le mer. 18 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1704758

Livraison le mer. 18 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744501

Livraison le mer. 18 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699327

Livraison le mer. 18 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1702108

Livraison le lun. 16 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699328

Livraison le lun. 16 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1699329

Livraison le mer. 18 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744502

Livraison le mer. 18 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744503

Livraison le mer. 18 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744504

Livraison le mer. 18 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1741591 Contacteur-inverseur Siemens 3RA2324-8XE30-1BB4 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1741591 Contacteur-inverseur Siemens 3RA2324-8XE30-1BB4 3 NO (T) 1 pc(s)

Description

Combinaison réversible pour 3RA27 AC-3, 5,5 kW/400 V, DC 24 V 3 pôles, taille S0 raccordement à vis de verrouillage électrique et mécanique 2 S intégré avec prise de tension combinaison réversible SIRIUS 3RA23 pour la commutation des moteurs avec Changement de sens de rotation. La combinaison réversible 3RA23 est une combinaison de deux prémontés et testé en usine 3RT2 de même puissance déjà câblées ainsi que de verrouillage mécanique et électrique. Ils sont résistant aux variations climatiques, homologué dans le monde entier (ex. Exemple IEC et UL/CSA) et IE3/IE4 ready. Le virage 3RA23 sont des combinaisons avec actionnement AC et DC dans les tailles S00 jusqu'à S3. Ils sont utilisés dans la technique de raccordement à vis et d'allongement du ressort pour montage sur rail ou fixation par vis sont proposées. Les accessoires des contacteurs 3RT2 est un produit uniforme pour toutes les tailles et peut également être utilisé pour les combinaisons de protection. Les combinaisons réversible 3RA23 sans fil de la technologie éprouvée de la série 3RA13. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
