Name: Contacteur-inverseur Siemens 3RA2316-8XB30-1AB0 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1744509
Availability: BackOrder

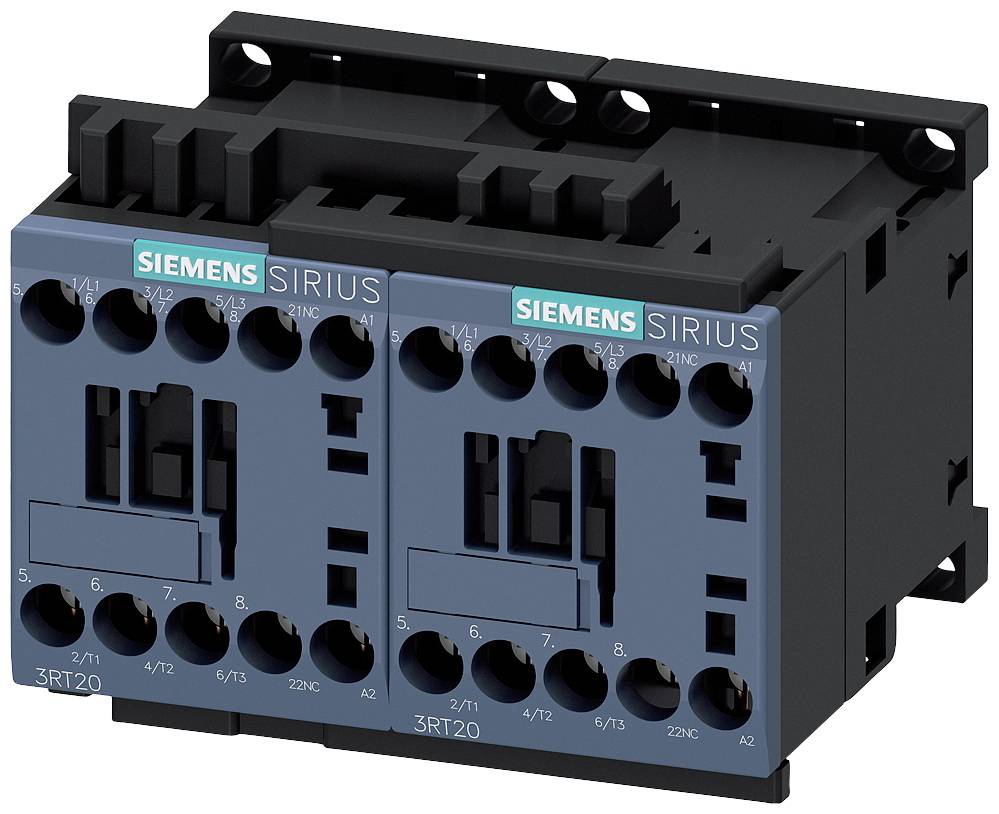

Un bloc de contacteurs Siemens SIRIUS double, gris et bleu, avec plusieurs bornes de connexion pour applications industrielles.

Un armoire électrique ouverte montre un câblage électrique et des composants organisés.

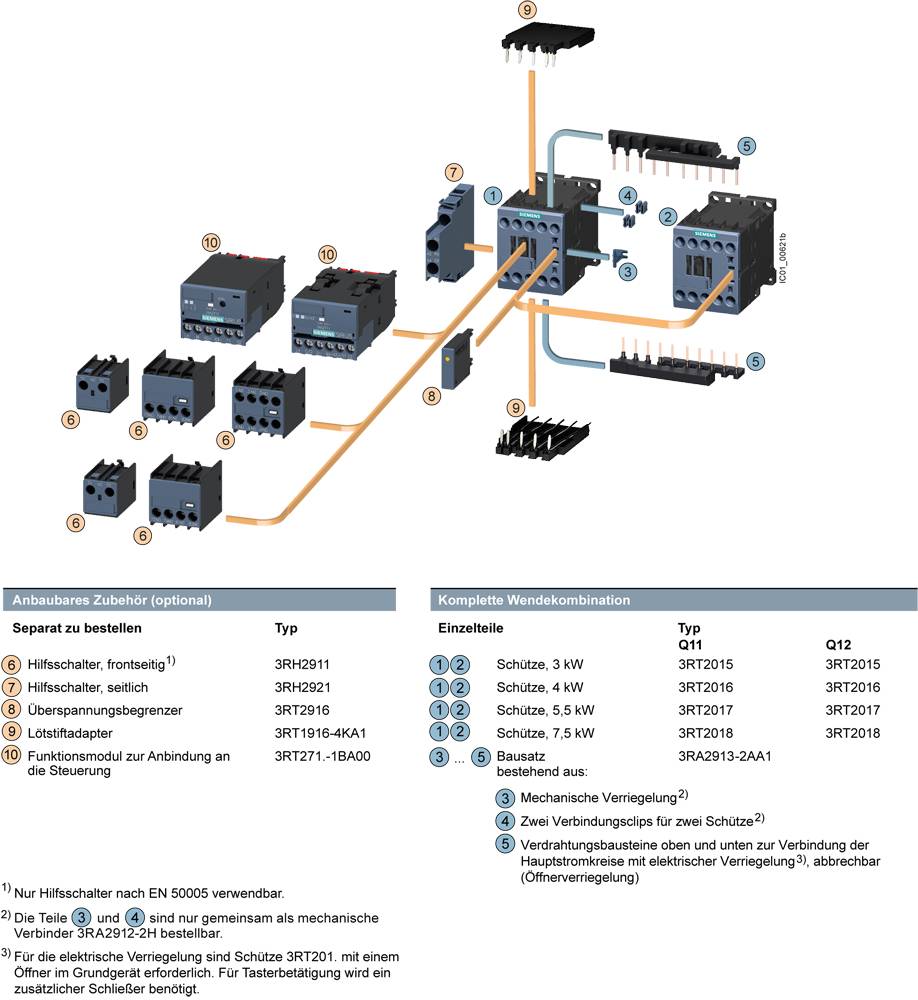

Le diagramme présente une combinaison de commutation avec des appareillages et accessoires étiquetés, des numéros de commande distincts et des options de raccordement.

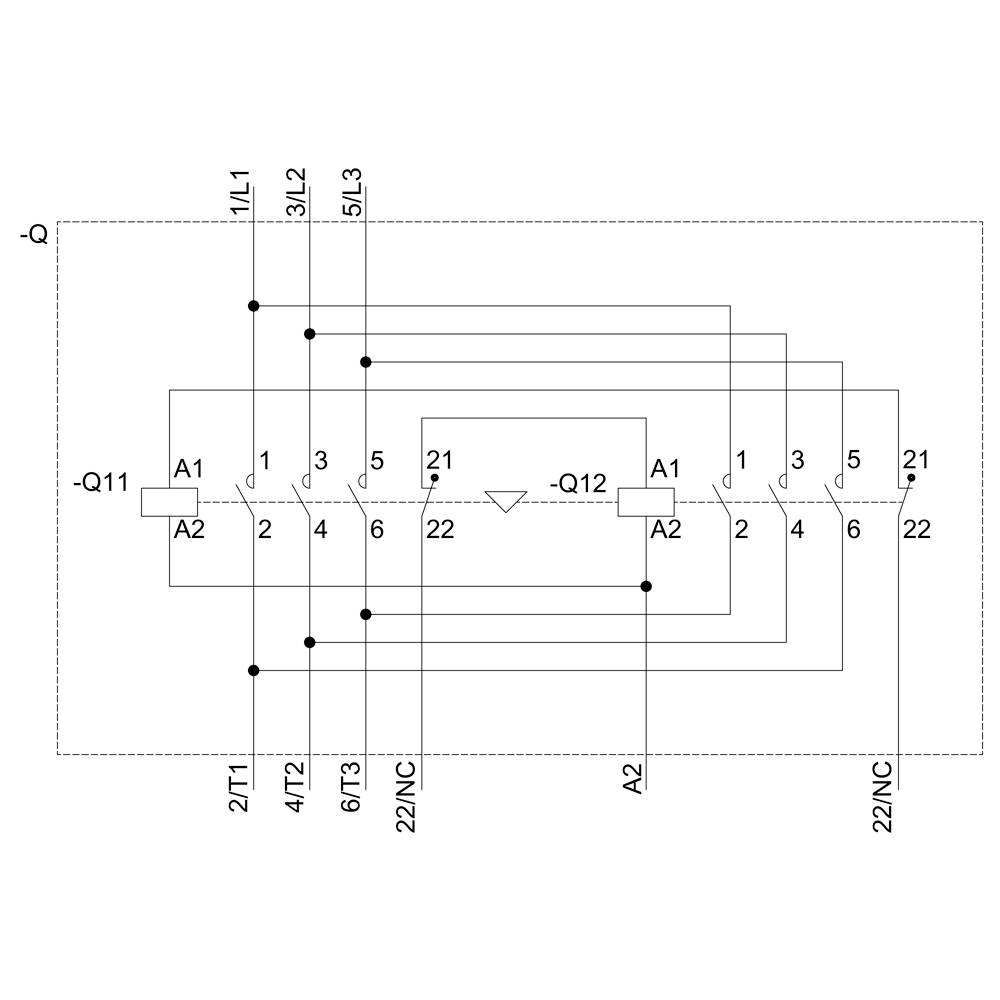

Schéma de câblage avec deux relais A1 et A2, plusieurs contacts et lignes de connexion représentant différents circuits.

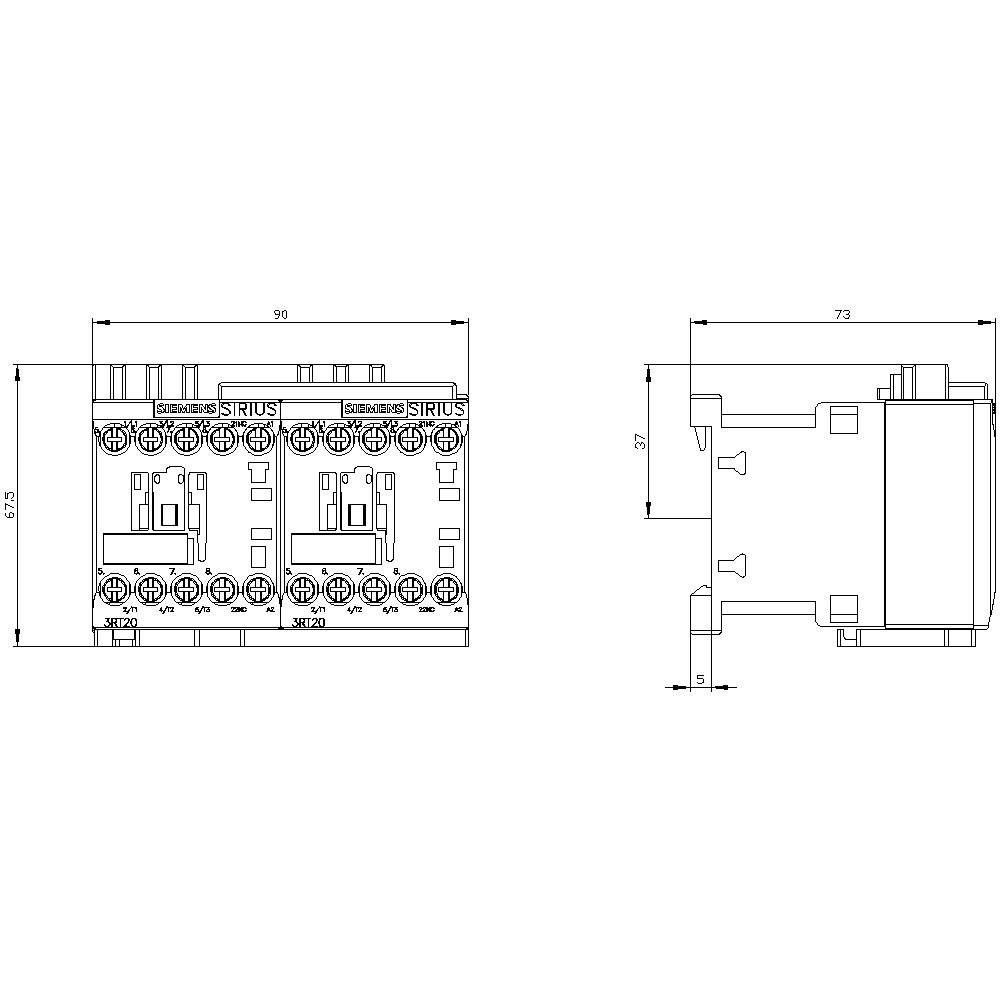

'Plan de construction d'un appareil électrique de commutation avec dimensions. Vue frontale et latérale, montrant les détails techniques et les mesures.'

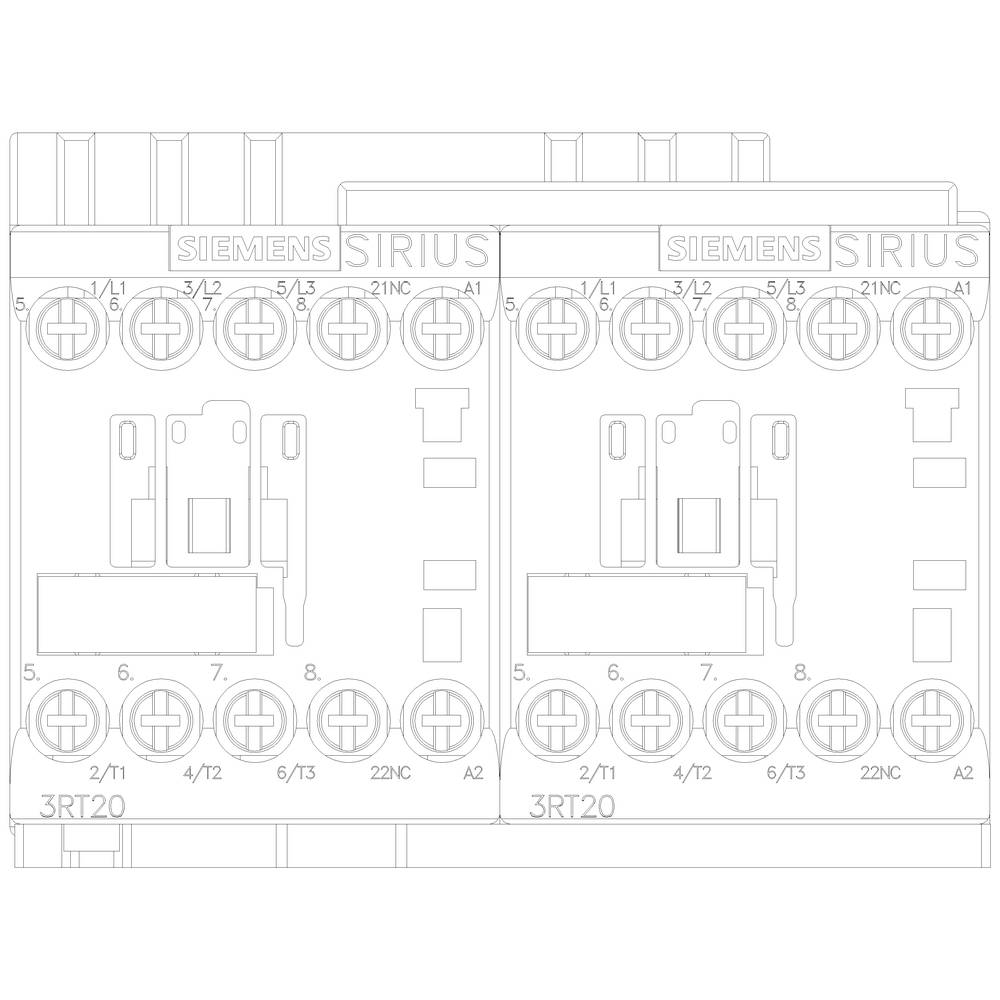

Dessin au trait de deux contacteurs électriques avec les étiquettes 'SIEMENS' et 'SIRIUS', bornes de raccordement et symboles de commutation visibles.

1/6

Photo non contractuelle

Type de produit

Combinaison de contacteurs-inverseurs

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Courant de charge

9 A

Connexion

raccord à vis

Fiche technique (PDF)

Livraison le lun. 16 novembre

Nombre

pièce(s)

Total (CHF 93.95 / pièce(s))

CHF 107.95

-13 %

CHF 93.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de tension : AC
Section de conducteur à un ou plusieurs fils : 4 mmm²
Section de conducteur à fils fins : 2,5 mmm²

Type de produit: Combinaison de contacteurs-inverseurs

Type: 3RA2316-8XB30-1AB0

Dimensions: S00

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Type de contact auxiliaire: 3 NO (T)

Tension nominale: 690 V/AC

Tension de commande (min.): 24 V/AC

Tension de commande (max.): 24 V/AC

Gamme de tension de commande: 24 - 24 V/AC

Tension de contact (max.): 690 V/AC

Courant continu (max.): 9 A

Courant de charge: 9 A

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 90 mm

Hauteur: 68 mm

Profondeur: 73 mm

Dim.: (l x H x P) 90 x 68 x 73 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Reversing contactor

: 4 kW

: 3

: 0

: 9 A

: 24-24 V

: 24-24 V

: IP20

: Screw connection

: AC

: Other

: 3.677

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2316-8XB30-1AB0 Wendeschützkombination 3 Schließer 690 V/AC 9 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744509

Livraison le lun. 16 novembre

Conrad Electronic

Ce produit

3polig

Wendeschützkombination

690 V/AC

9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744500

Livraison le lun. 16 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1704758

Livraison le lun. 16 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744501

Livraison le lun. 16 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699327

Livraison le lun. 16 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1702108

Livraison le ven. 13 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699328

Livraison le ven. 13 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1699329

Livraison le lun. 16 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744502

Livraison le lun. 16 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744503

Livraison le lun. 16 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744509 Contacteur-inverseur Siemens 3RA2316-8XB30-1AB0 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744509 Contacteur-inverseur Siemens 3RA2316-8XB30-1AB0 3 NO (T) 1 pc(s)

Description

Combinaison réversible-3,4 kW/400 V AC,AC24 V, 50/60 Hz 3 pôles, taille S00 à vis de verrouillage électrique et mécanique combinaison réversible SIRIUS 3RA23 pour la commutation des moteurs avec Changement de sens de rotation. La combinaison réversible 3RA23 est une combinaison de deux prémontés et testé en usine 3RT2 de même puissance déjà câblées ainsi que de verrouillage mécanique et électrique. Ils sont résistant aux variations climatiques, homologué dans le monde entier (ex. Exemple IEC et UL/CSA) et IE3/IE4 ready. Le virage 3RA23 sont des combinaisons avec actionnement AC et DC dans les tailles S00 jusqu'à S3. Ils sont utilisés dans la technique de raccordement à vis et d'allongement du ressort pour montage sur rail ou fixation par vis sont proposées. Les accessoires des contacteurs 3RT2 est un produit uniforme pour toutes les tailles et peut également être utilisé pour les combinaisons de protection. Les combinaisons réversible 3RA23 sans fil de la technologie éprouvée de la série 3RA13. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
