Name: Contacteur de puissance Siemens 3RT2036-1KB40 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1738383
Availability: InStock

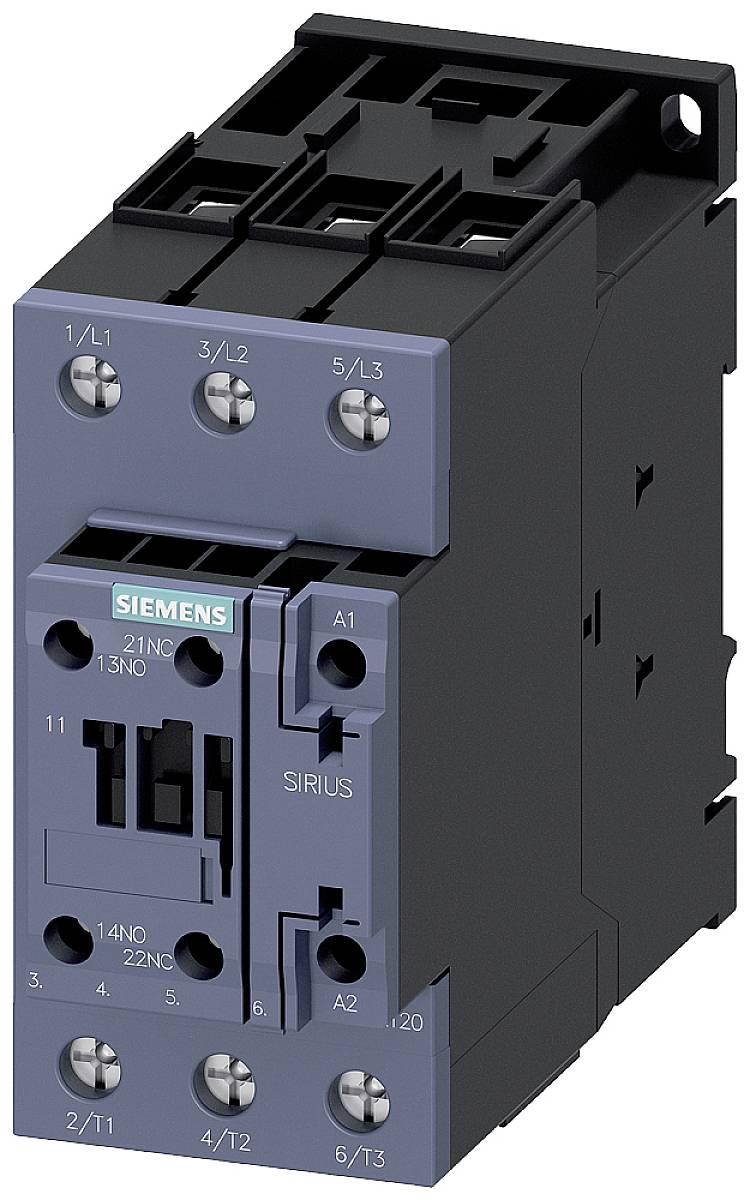

Un contacteur électrique Siemens, modèle SIRIUS, présenté de face avec des bornes de connexion et des éléments de commande bien visibles.

Un boîtier électrique ouvert à côté d'une vitre couverte de gouttes d'eau. Des pièces mécaniques floues sont visibles en arrière-plan.

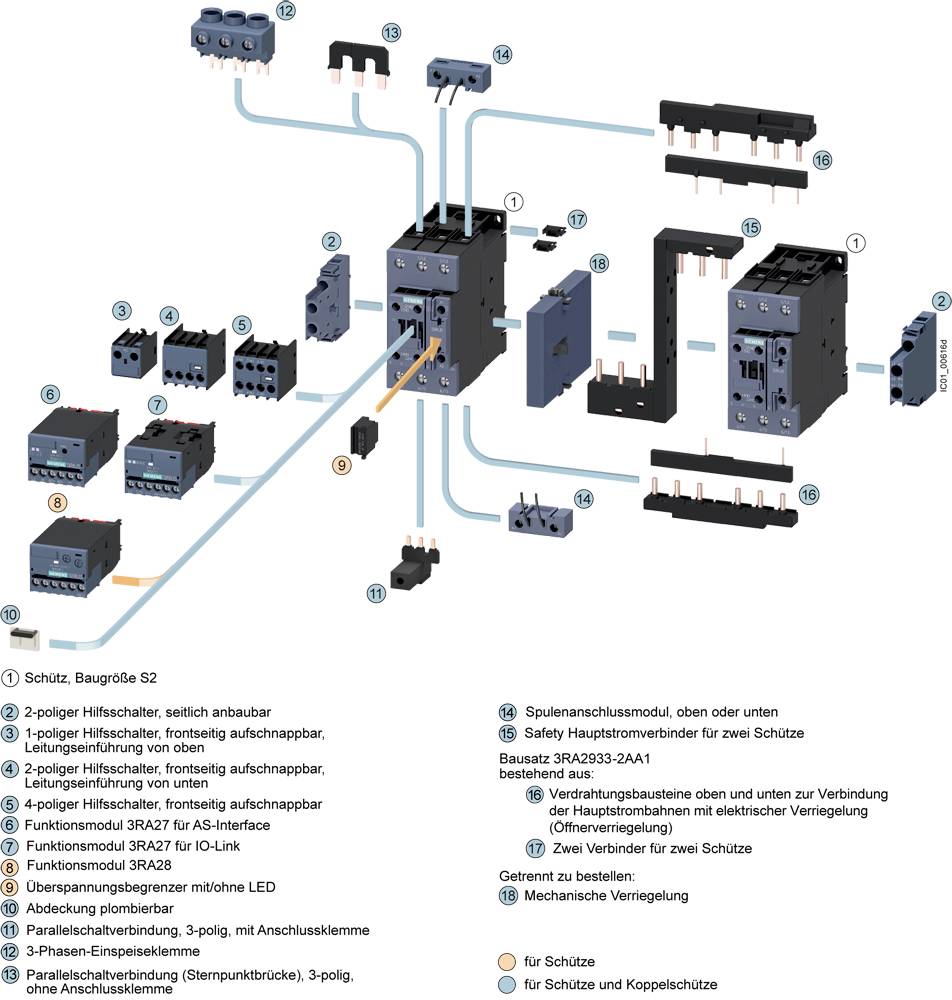

'Schütz, taille S2' – Le diagramme montre les composants et leur disposition d'assemblage. Contient les contacts principaux, les contacts auxiliaires et le câblage. Les détails de connexion et les bornes sont numérotés.

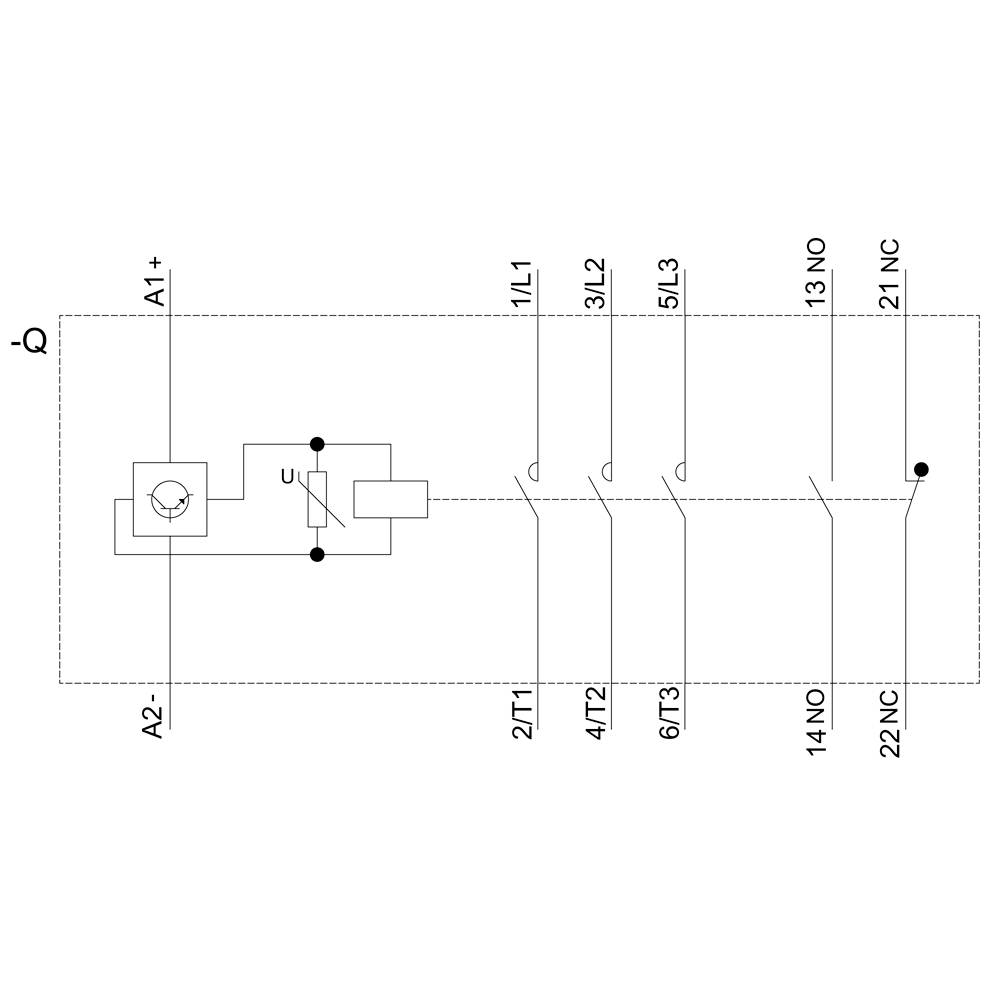

Schéma de câblage d'un relais de commande de courant avec des symboles pour bobines, interrupteurs et bornes. Repères : A1+, A2-, 1/L1, 3/L2, 5/L3, 13/NO, 21/NC, 2/T1, 4/T2, 6/T3, 14/NO, 22/NC.

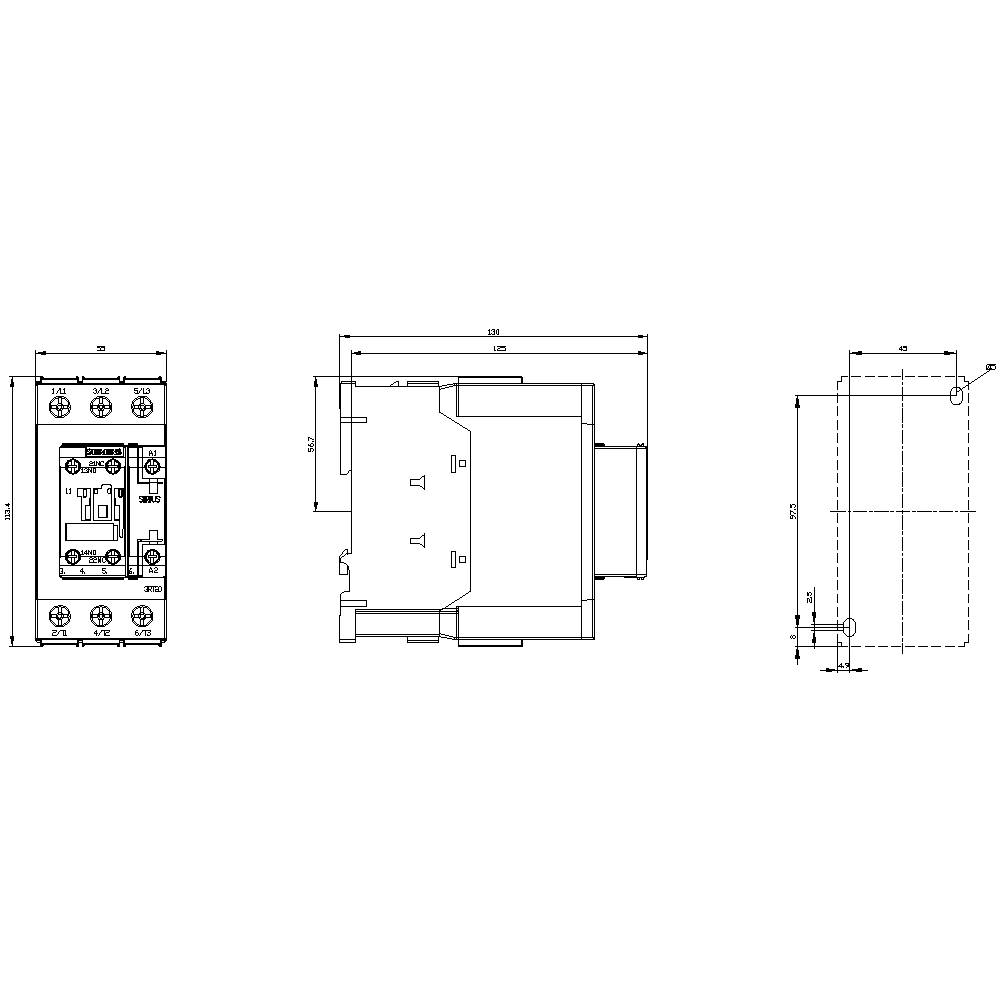

Dessin technique d'un composant électrique montrant différentes vues et dimensions précises en millimètres.

1/5

Photo non contractuelle

Type de produit

Contacteur de puissance

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Puissance

22 kW

Connexion

raccord à vis

Fiche technique (PDF)

Livraison le lun. 19 octobre

2 pièce(s)

Nombre

pièce(s)

Total (CHF 385.95 / pièce(s))

CHF 385.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Plus que 2 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de tension : DC
Section de conducteur à un ou plusieurs fils : 50 mmm²
Section de conducteur à fils fins : 35 mm²

Type de produit: Contacteur de puissance

Type: 3RT2036-1KB40

Dimensions: S2

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Tension nominale: 690 V/AC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 24 V/DC (max)

Tension de contact (max.): 690 V/AC

Courant continu (max.): 51 A

: 22 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec varistance

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 55 mm

Hauteur: 114 mm

Profondeur: 130 mm

Dim.: (l x H x P) 55 x 114 x 130 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: VRAI

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 24-24 V

: Screw connection

: DC

: 41 A

: 29.42

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Verpackungsart

Siemens 3RT2035-1AB00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1746877

Livraison le lun. 30 novembre

Conrad Electronic

18.5 kW

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 129.95^*

Siemens 3RT2035-1AB00-1AA0 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1704997

Livraison le ven. 20 novembre

Conrad Electronic

18.5 kW

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Siemens 3RT2035-1AB04 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1746878

Livraison le ven. 20 novembre

Conrad Electronic

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 139.95^*

Siemens 3RT2035-1AC10 Leistungsschütz 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Code produit :1704998

Livraison le ven. 20 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Siemens 3RT2035-1AC20 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1746879

Livraison le lun. 30 novembre

Conrad Electronic

18.5 kW

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 129.95^*

Siemens 3RT2035-1AC24 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :1746880

Livraison le ven. 20 novembre

Conrad Electronic

18.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 139.95^*

Siemens 3RT2035-1AD00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1749096

Livraison le ven. 20 novembre

Conrad Electronic

18.5 kW

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Siemens 3RT2035-1AD04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1746881

Livraison le ven. 20 novembre

Conrad Electronic

18.5 kW

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Siemens 3RT2035-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :1746882

Livraison le lun. 30 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 129.95^*

Siemens 3RT2035-1AF04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1746883

Livraison le ven. 20 novembre

Conrad Electronic

18.5 kW

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 139.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1738383 Contacteur de puissance Siemens 3RT2036-1KB40 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1738383 Contacteur de puissance Siemens 3RT2036-1KB40 3 NO (T) 1 pc(s)

Description

Contacteur de puissance, AC-3 50 A, 22 kW/400 V 1 S + 1 O, DC 24 V avec varistance, 3 pôles, taille S2, raccordement à vis adapté pour 2 sorties A API de protection de couplage SIRIUS 3RT2 pour mise en service de moteurs et de circuits électriques de a été spécialement conçu pour un raccordement direct à commandes électroniques. Les contacteurs électromagnétiques 3RT2 font partie de la Systembaukastens SIRIUS avec ses produits parfaitement assortis les uns aux autres. Vous serez séduit par de grandes performances en cas de contact en même temps une construction compacte et une grande fiabilité. Vous pouvez utiliser avec d'autres composants dans le consommateur offre de nombreuses combinaisons de dérivation. De nombreuses combinaisons de l'appareil sont testés en usine. Interrupteur auxiliaire intégré permet de réduire la complexité de votre structure. Les ports en façade permettent un câblage simple. Les contacteurs électromagnétiques 3RT2 sont résistant aux variations climatiques, homologué dans le monde entier (par ex. IEC et UL/CSA) et IE3/IE4ready. En plus de technique de raccordement à vis sont également en permanence avec bornes à ressort pour un accès rapide et sans entretien résistant aux vibrations. Simple, efficace, toujours à jour - le système SIRIUS.
