Name: Contacteur de puissance Siemens 3RT2023-1AP00 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1746216
Availability: InStock

Un armoire électrique ouverte avec une électronique complexe sur le côté gauche, faisant face à une paroi vitrée détrempée, derrière laquelle des machines floues sont visibles.

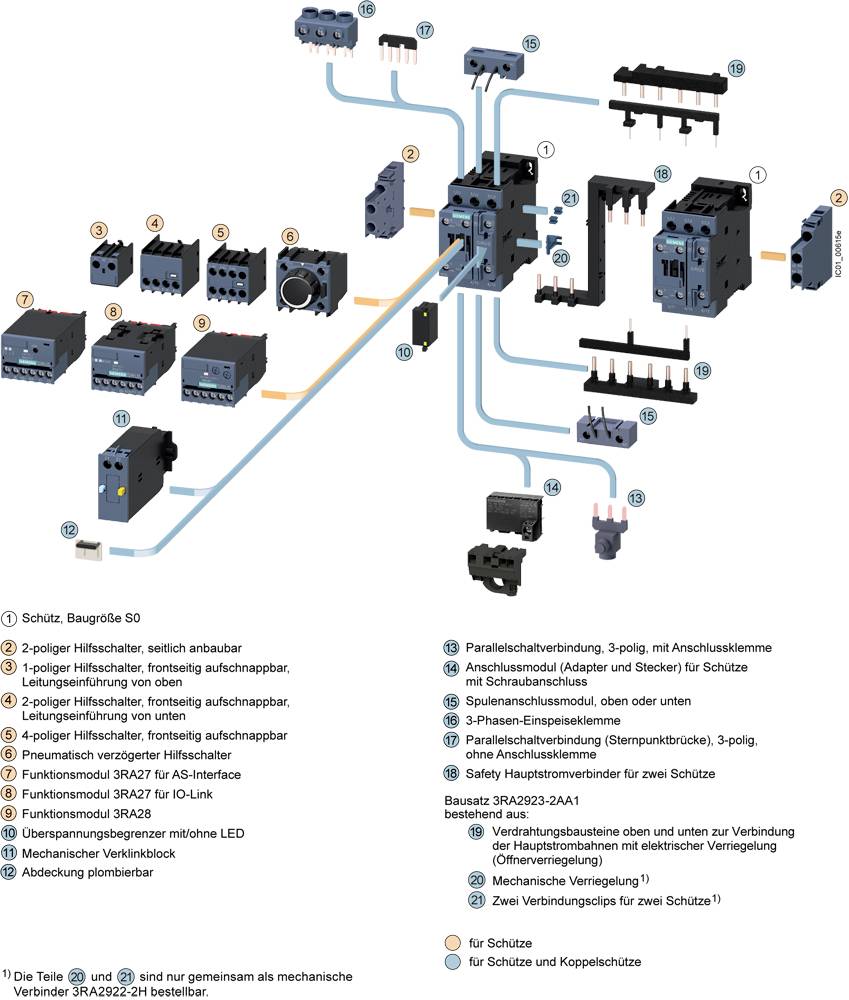

Vue éclatée d'un circuit de protection avec des composants tels que des relais de protection, des contacts auxiliaires, des câblages et des instructions de montage. Des marquages pour l'assemblage des pièces sont indiqués.

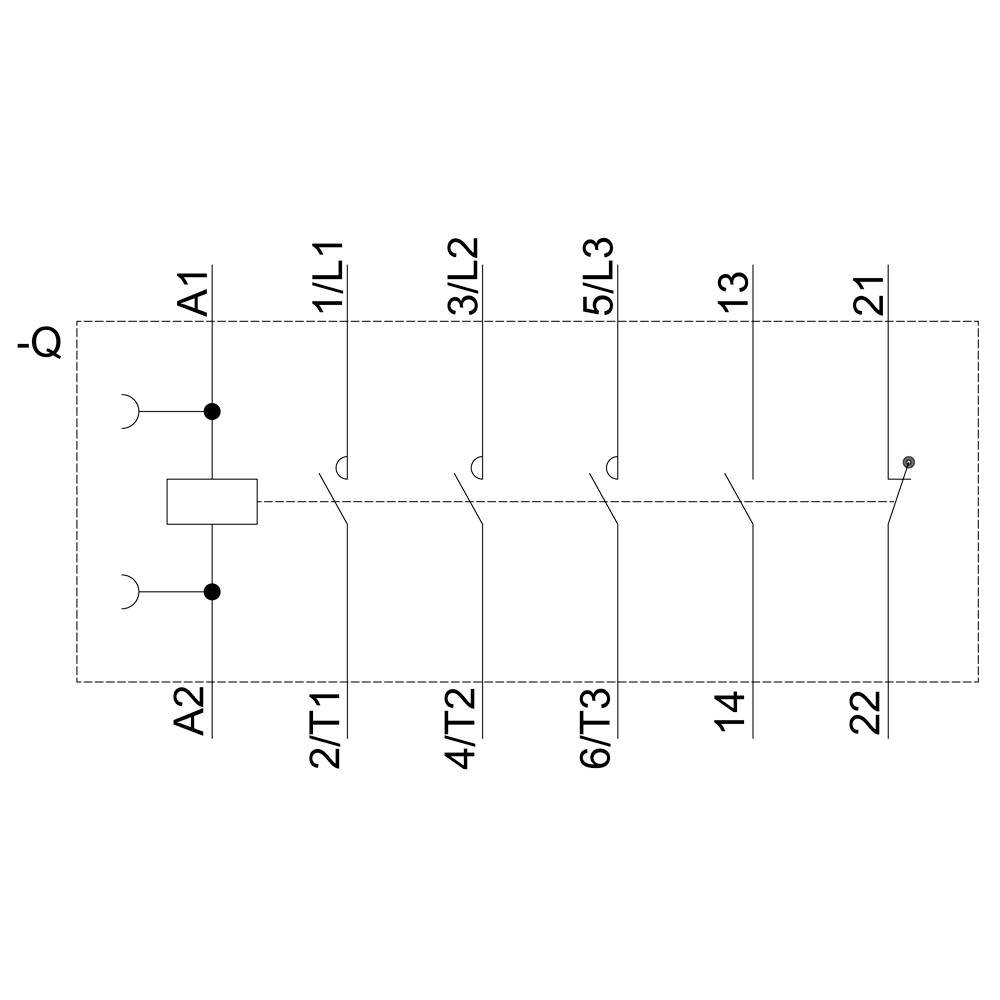

Schéma de câblage d'un contacteur avec connexions de bobine A1, A2 et six contacts de commutation (1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3).

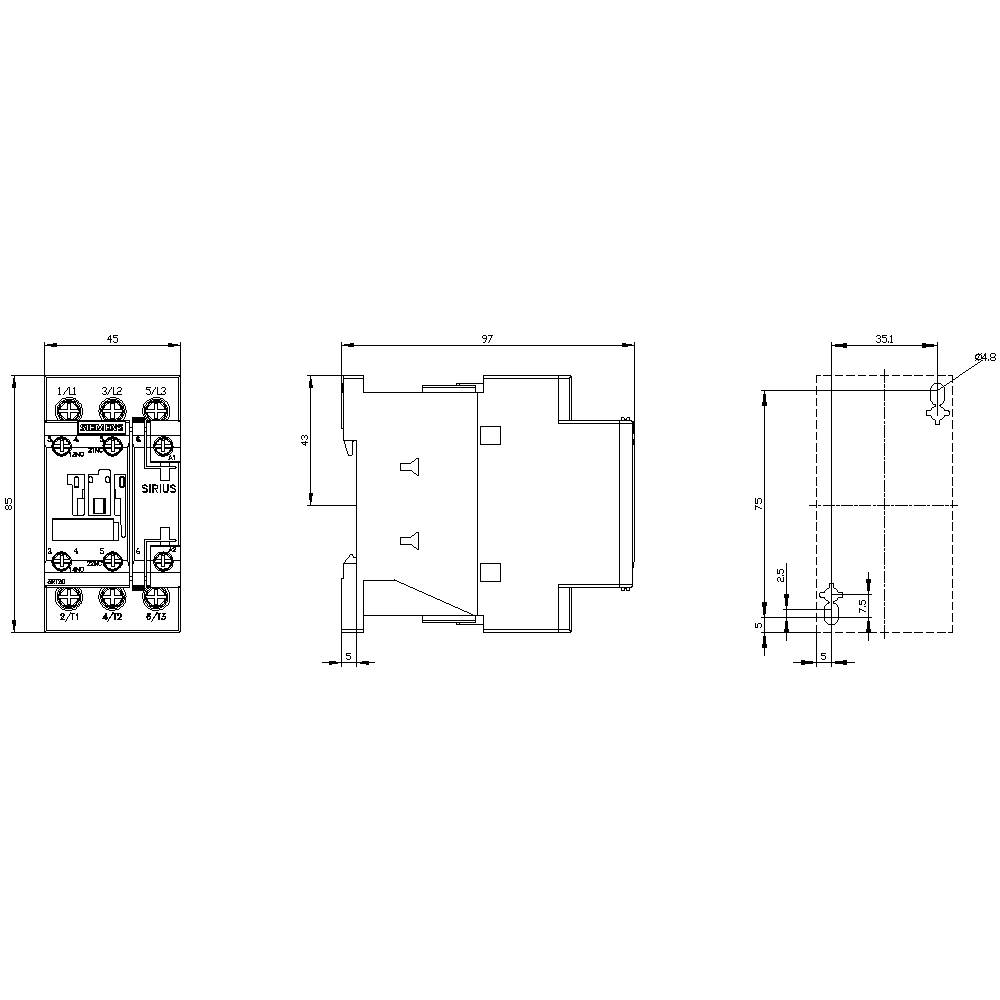

Dessin technique d'un relais électrique. Trois vues montrent les dimensions et les connexions. À gauche : Vue de face avec désignations des bornes. Au centre : Vue latérale. À droite : Vue arrière.

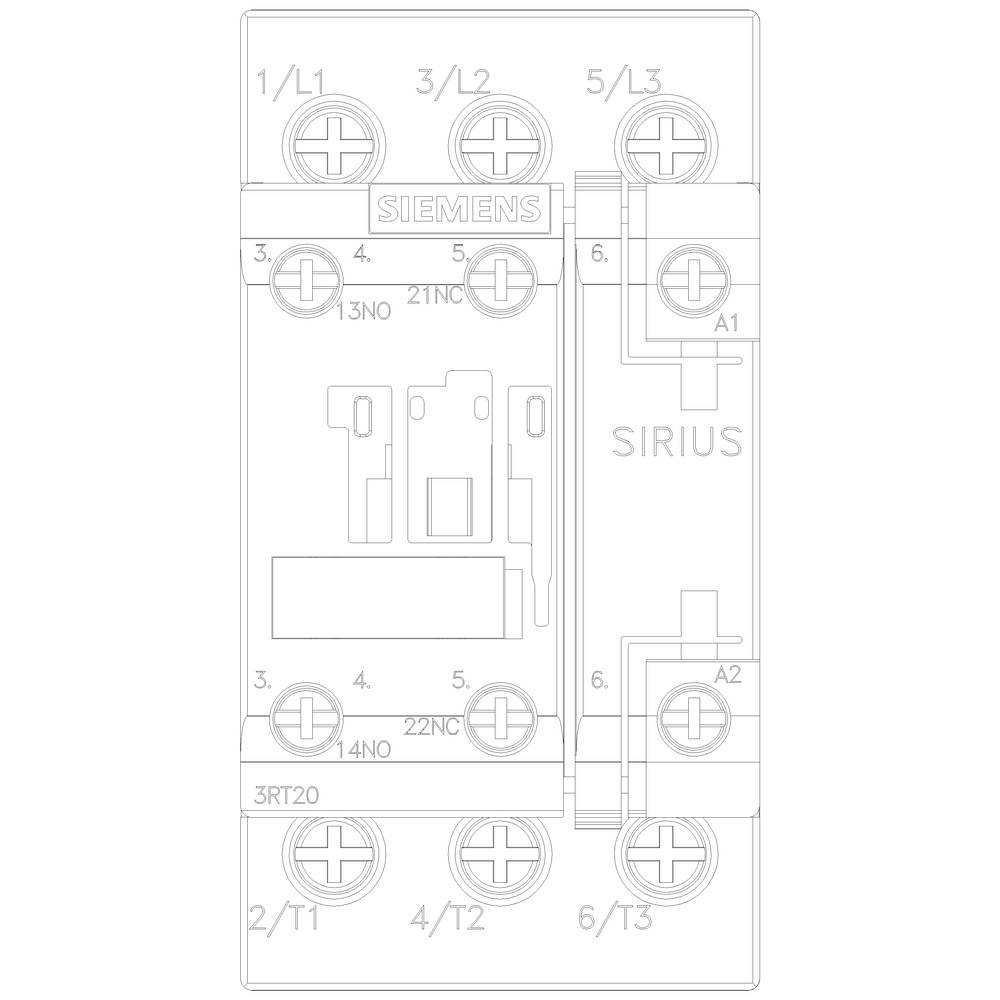

Schéma de câblage d'un contacteur de puissance Siemens SIRIUS avec désignations pour les bornes L1, L2, L3, A1, A2 et contacts de commutation 3RT20.

1/6

Photo non contractuelle

Type de produit

Contacteur

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Puissance

4 kW

Connexion

raccord à vis

Fiche technique (PDF)

Livraison le mer. 14 octobre

6 pièce(s)

Nombre

pièce(s)

Total (CHF 59.95 / pièce(s))

CHF 59.95

Prix TVA incl.

uniquement CHF 8.00

Plus que 6 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de tension : AC
Section de conducteur à un ou plusieurs fils : 10 mmm²
Section de conducteur à fils fins : 10 mmm²

Type de produit: Contacteur

Type: 3RT2023-1AP00

Dimensions: S0

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Tension nominale: 690 V/AC

Tension de commande (max.): 230 V/AC

Gamme de tension de commande: 230 V/AC (max)

Tension de contact (max.): 690 V/AC

Courant continu (max.): 9 A

: 4 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 85 mm

Profondeur: 97 mm

Dim.: (L x l x H) 150 cm x 45 mm x 85 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Longueur: 150 cm

Poids: 400 g

: VRAI

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: 230-230 V

: Screw connection

: AC

: 8.5 A

: 3.677

UKCA: oui
