Name: Câble ; FLK 20/EZ-DR/ 800KONFEK Phoenix Contact Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 3578900
Availability: SoldOut

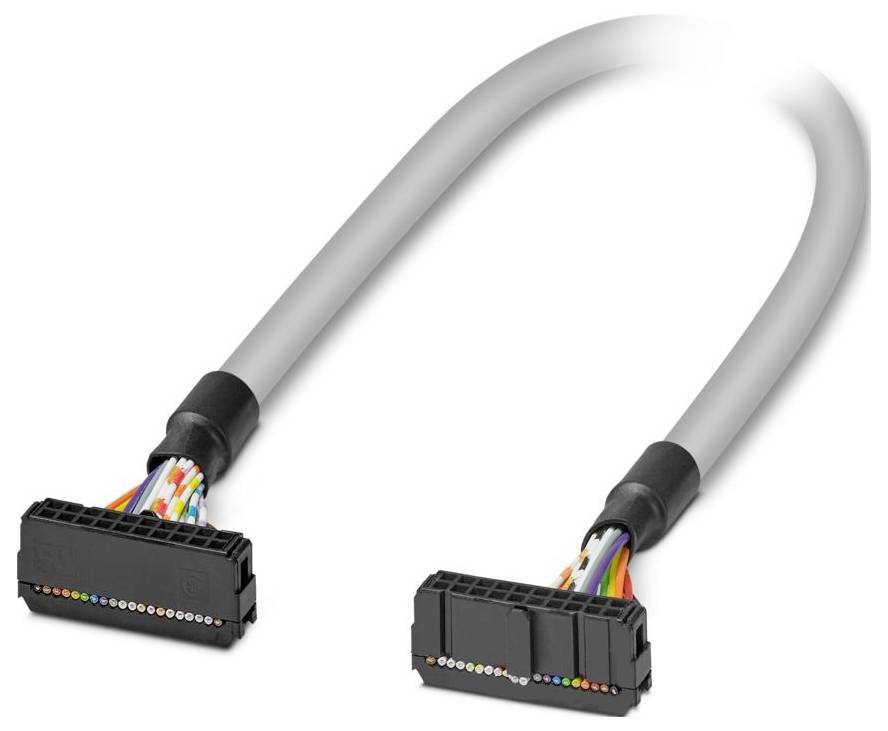

Un câble de données gris avec des fils internes multicolores et des connecteurs noirs aux deux extrémités, utilisé pour les connexions électroniques et informatiques.

Photo non contractuelle

Type de produit

Câble de raccordement

Longueur de câble

8 m

Connexion

connecteur femelle IDC-FLK

Nombre total de pôles

Référence fabricant

2296524

Fiche technique (PDF)

Indisponible

Total (CHF 89.95 / pièce(s))

CHF 99.95

-10 %

CHF 89.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble ;

Phoenix Contact FLK 20/EZ-DR/ 800KONFEK 2296524
Contenu: 1 pc(s)

Caractéristiques techniques

Nombre de pôles : 20
Type de raccordement : baguette femelle IDC/FLK
Conditions ambiantes: Conditions environnementales
Indice de protection : IP00
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
Diamètre extérieur du câble : 7,60 mm ± 0,4 mm
Pas : 2,54 mm
Raccordement conforme à la norme CEI 60603-13 (en référence)
Manteau extérieur, matériau : PVC semi-rigide
Échelle de matériau: Torons Cu étamés
Longueur de câble : 8 m
Section du conducteur: 20x 0,14 mm²
Résistance de conduite : ≤ 145 Ω/km (20 °C)
Manteau extérieur, couleur : gris
Résistance d'isolement: ≥ 20 MΩ*km (20 °C)
Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
UL AWM Style: 2464/1061
Blindé : Non
Type de câble: 20X0.14 [PVC]
Câble de signal : 7 x 0,16 mm
Ligne de signal AWG: 26
Diamètre de la veine avec isolation : 1 mm ±0,03 mm
Rayon de courbure le plus petit, fixé de manière fixe : 64 mm
Rayon de courbure le plus petit, déplacement : 120 mm
Capacité de charge dynamique (flexion) : cycles de flexion maximum : 5000 (pour un rayon ≥ 15x diamètre extérieur)
Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
Nombre de connexions : 1
Mode de fonctionnement nominal : 100 % ED
Cycles d'enfichage: > 50
Raccordement 1 : Raccordement 1
Raccordement 2 : Raccordement 2
Liberté halogène : Non
Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
Type de conducteur : câble rond confectionné
TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
Code couleur: Monoconducteur: Code couleur: Monoconducteur
BLANC : IDC/FLK20 (10) = IDC/FLK20 (10)
MARRON : IDC/FLK20 (2) = IDC/FLK20 (2)
VERT : IDC/FLK20 (6) = IDC/FLK20 (6)
JAUNE: IDC/FLK20 (5) = IDC/FLK20 (5)
GRIS : IDC/FLK20 (9) = IDC/FLK20 (9)
BLEU : IDC/FLK20 (7) = IDC/FLK20 (7)
ROUGE : IDC/FLK20 (3) = IDC/FLK20 (3)
NOIR : IDC/FLK20 (1) = IDC/FLK20 (1)
VIOLET: IDC/FLK20 (8) = IDC/FLK20 (8)
Blanc-vert : IDC/FLK20 (16) = IDC/FLK20 (16)
Blanc-jaune : IDC/FLK20 (15) = IDC/FLK20 (15)
Blanc-gris : IDC/FLK20 (19) = IDC/FLK20 (19)
Blanc-bleu : IDC/FLK20 (17) = IDC/FLK20 (17)
Blanc-rouge : IDC/FLK20 (13) = IDC/FLK20 (13)
Blanc-noir : IDC/FLK20 (11) = IDC/FLK20 (11)
Brun-noir : IDC/FLK20 (20) = IDC/FLK20 (20)
Blanc-marron : IDC/FLK20 (12) = IDC/FLK20 (12)
ORANGE : IDC/FLK20 (4) = IDC/FLK20 (4)
Version de câble : câble pour un module
Courant (par chemin, 50 °C) : ≤ 1 A (à l'état roulé, voir Derating)
Courant (par chemin, 70 °C) : ≤ 0,6 A (à l'état roulé, voir Derating)
Blanc-orange : IDC/FLK20 (14) = IDC/FLK20 (14)
Blanc-violet: IDC/FLK20 (18) = IDC/FLK20 (18)
20X0.14 [PVC]: 20X0.14 [PVC]

Type de produit: Câble de raccordement

Longueur de câble: 8 m

Connexion: connecteur femelle IDC-FLK

Nombre total de pôles: 20

Référence fabricant: 2296524

Contenu: 1 pc(s)

Matériau: PVC

Nombre de pôles: 20

Type: FLK 20/EZ-DR/ 800KONFEK

Longueur: 8 m

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3578900 Câble ; FLK 20/EZ-DR/ 800KONFEK Phoenix Contact Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3578900 Câble ; FLK 20/EZ-DR/ 800KONFEK Phoenix Contact Contenu: 1 pc(s)

Description

Câble rond confectionné ; raccord 1 : barrette femelle IDC/FLK (1 x 20 broches) ; raccord 2 : barrette femelle IDC/FLK (1 x 20 broches) ; longueur du câble : 8 m
