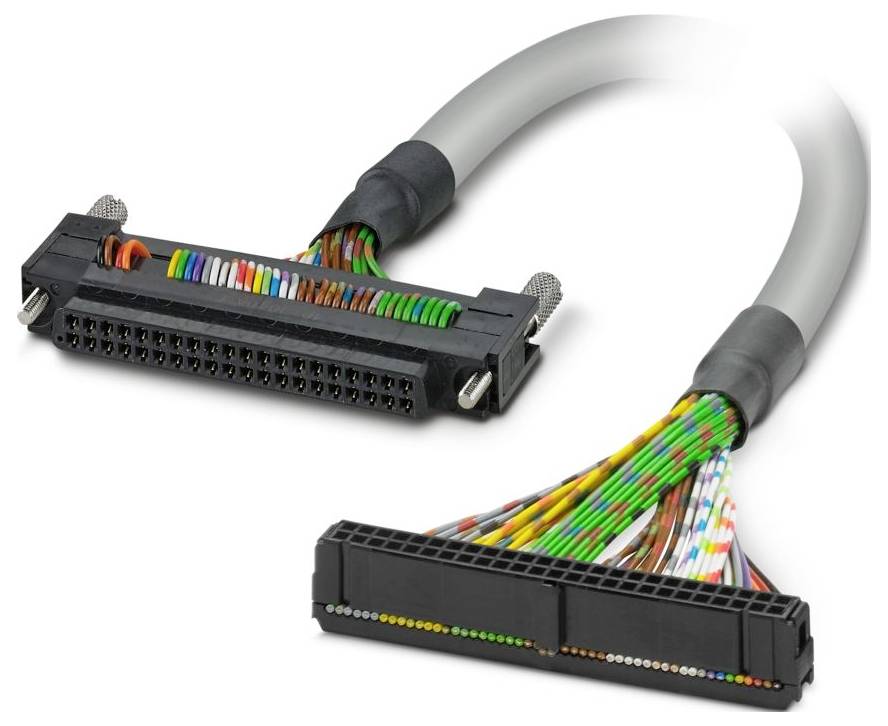

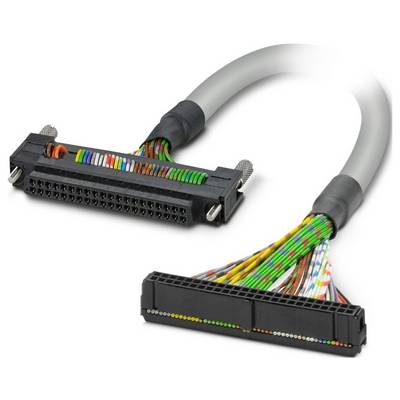

Câble ; CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Contenu: 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Câble de raccordement
Longueur de câble
2 m
Connexion
connecteur femelle IDC-FLK
connecteur
Nombre total de pôles
40
Référence fabricant
2321651
Fiche technique (PDF)
110 pièce(s)
Nombre
Total (CHF 101.71 / pièce(s))
CHF 101.71
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble ;
- Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 2321651
- Contenu: 1 pc(s)
Caractéristiques techniques
- Modèle : FCN 367
- Nombre de pôles : 50
- Type de raccordement : baguette femelle IDC/FLK
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP00
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m
- Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
- Diamètre extérieur du câble : 9,90 mm ± 0,4 mm
- Pas : 2,54 mm
- Raccordement conforme à la norme CEI 60603-13 (en référence)
- Manteau extérieur, matériau : PVC semi-rigide
- Échelle de matériau: Torons Cu étamés
- Longueur de câble : 2 m
- Section du conducteur: 40x 0,14 mm²
- Résistance de conduite : ≤ 145 Ω/km (20 °C)
- Manteau extérieur, couleur : gris
- Résistance d'isolement: ≥ 20 MΩ*km (20 °C)
- Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
- UL AWM Style: 2464/1061
- Blindé : Non
- Type de câble : 40X0.14 [PVC]
- Câble de signal : 7 x 0,16 mm
- Ligne de signal AWG: 26
- Diamètre de la veine avec isolation : 1 mm ±0,03 mm
- Rayon de courbure le plus petit, fixé de manière fixe : 82 mm
- Rayon de courbure le plus petit, déplacement : 155 mm
- Capacité de charge dynamique (flexion) : cycles de flexion maximum : 5000 (pour un rayon ≥ 15x diamètre extérieur)
- Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
- Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
- Nombre de connexions : 1
- Mode de fonctionnement nominal : 100 % ED
- Cycles d'enfichage: > 50
- Raccordement 1 : Raccordement 1
- Raccordement 2 : Raccordement 2
- Liberté halogène : Non
- Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
- Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
- Type de conducteur : câble rond confectionné
- CARTE E/S CORRESPONDANTE : BMX DDI 3202K ; BMX DDI 6402K ; BMX DD0 3202K ; BMX DD0 6402K ; BMX DDM 3202K.
- TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
- TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
- Code couleur: Monoconducteur: Code couleur: Monoconducteur
- Blanc : Fujitsu40 (B5) = IDC/FLK50 (41)
- Marron : Fujitsu40 (B1) = IDC/FLK50 (37)
- Vert : Fujitsu40 (B3) = IDC/FLK50 (45)
- Jaune : Fujitsu40 (A3) = IDC/FLK50 (46)
- Gris : Fujitsu40 (A5) = IDC/FLK50 (42)
- Bleu : Fujitsu40 (A4) = IDC/FLK50 (44)
- Rouge : Fujitsu40 (A2) = IDC/FLK50 (35)
- Noir : Fujitsu40 (A1) = IDC/FLK50 (47)
- Violet : Fujitsu40 (B4) = IDC/FLK50 (43)
- Blanc-vert : Fujitsu40 (B8) = IDC/FLK50 (31)
- Brun-vert : Fujitsu40 (B12) = IDC/FLK50 (1)
- Blanc-jaune : Fujitsu40 (A8) = IDC/FLK50 (32)
- Jaune-marron : Fujitsu40 (B19) = IDC/FLK50 (5)
- Blanc-gris : Fujitsu40 (A10) = IDC/FLK50 (28)
- Blanc-bleu : Fujitsu40 (A9) = IDC/FLK50 (30)
- Marron-bleu : Fujitsu40 (A13) = IDC/FLK50 (22)
- Blanc-rouge : Fujitsu40 (A7) = IDC/FLK50 (34)
- Brun-rouge : Fujitsu40 (A11) = IDC/FLK50 (23)
- Blanc et noir : Fujitsu40 (A6) = IDC/FLK50 (40)
- Marron-noir : Fujitsu40 (B10) = IDC/FLK50 (27)
- Vert-bleu : Fujitsu40 (A17) = IDC/FLK50 (10)
- Vert-rouge : Fujitsu40 (A16) = IDC/FLK50 (16)
- Jaune-rouge : Fujitsu40 (A20) = IDC/FLK50 (4)
- Vert-noir : Fujitsu40 (A15) = IDC/FLK50 (18)
- Jaune-noir : Fujitsu40 (A19) = IDC/FLK50 (6)
- Blanc-brun : Fujitsu40 (B6) = IDC/FLK50 (39)
- Vert-brun : Fujitsu40 (B15) = IDC/FLK50 (17)
- Orange : Fujitsu40 (B2) = IDC/FLK50 (25)
- Vert-blanc : Fujitsu40 (B18) = IDC/FLK50 (7)
- Vert-orange : Fujitsu40 (B16) = IDC/FLK50 (15)
- Version de câble : câble pour un module
- Courant (par chemin, 50 °C) : ≤ 1 A (à l'état roulé, voir Derating)
- Courant (par chemin, 70 °C) : ≤ 0,6 A (à l'état roulé, voir Derating)
- Commande prise en charge : Schneider Electric Modicon M340 : Commande prise en charge : Schneider Electric Modicon M340
- 40X0.14 [PVC]: 40X0.14 [PVC]
- Blanc-orange : Fujitsu40 (B7) = IDC/FLK50 (33)
- Blanc-violet : Fujitsu40 (B9) = IDC/FLK50 (29)
- Brun-orange : Fujitsu40 (B11) = IDC/FLK50 (13)
- Brun-jaune : Fujitsu40 (A12) = IDC/FLK50 (11)
- Brun-violet: Fujitsu40 (B13) = IDC/FLK50 (21)
- Brun-gris : Fujitsu40 (A14) = IDC/FLK50 (20)
- Marron-blanc : Fujitsu40 (B14) = IDC/FLK50 (19)
- Vert-violet : Fujitsu40 (B17) = IDC/FLK50 (9)
- Vert-gris : Fujitsu40 (A18) = IDC/FLK50 (8)
- Jaune-orange : Fujitsu40 (B20) = IDC/FLK50 (3)
- Type de produit
Câble de raccordement
- Longueur de câble
2 m
- Connexion
connecteur femelle IDC-FLK
connecteur
- Nombre total de pôles
40
- Référence fabricant
2321651
- Contenu
1 pc(s)
- Matériau
PVC
- Nombre de pôles
40
- Type
CABLE-FCN40/1X50/ 2,0M/M340
- Longueur
2 m
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579048 Câble ; CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579048 Câble ; CABLE-FCN40/1X50/ 2,0M/M340 Phoenix Contact Contenu: 1 pc(s)
Description
CÂBLE ROND CONFECTIONNÉ ; COMMANDE : MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K) ; Connecteur 1 : connecteur Fujitsu (1 x 40 broches) ; connecteur 2 : connecteur femelle IDC/FLK (1 x 50 broches) ; longueur du câble : 2 m
