Câble ; FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Contenu: 1 pc(s)

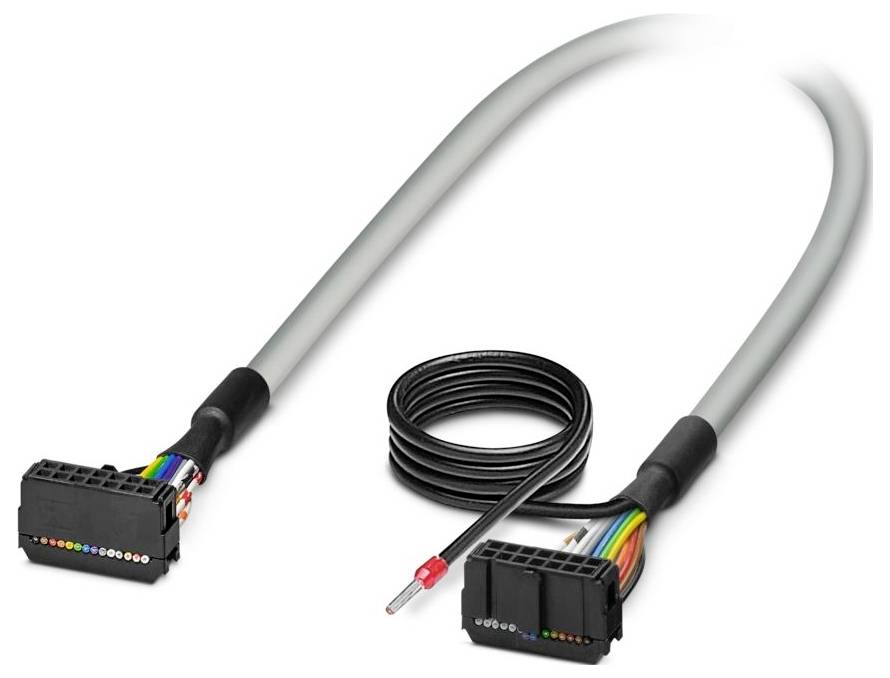

Câble électrique gris avec deux connecteurs noirs à chaque extrémité. Les connecteurs ont des fils colorés exposés. Convient pour le transfert de données.
Photo non contractuelle
Type de produit
Câble de raccordement
Longueur de câble
1.2 m
Connexion
connecteur femelle IDC-FLK
Nombre total de pôles
14
Référence fabricant
2299071
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
44 pièce(s)
Nombre
Total (CHF 39.95 / pièce(s))
CHF 43.95
-9 %
CHF 39.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble ;

  • Phoenix Contact FLK 14/EZ-DR/ 120/KONFEK/S 2299071
  • Contenu: 1 pc(s)

Caractéristiques techniques

  • Nombre de pôles : 14
  • Type de raccordement : baguette femelle IDC/FLK
  • Conditions ambiantes: Conditions environnementales
  • Indice de protection : IP00
  • Température ambiante (stockage/transport) : -40 °C ... 80 °C
  • Altitude: ≤ 2000 m
  • REMARQUE : Le blindage est conduit à une extrémité de câble séparée.;L'extrémité séparée du câble a une longueur d'environ 0,5 m (H05V-K 1 mm², noir)
  • Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
  • Diamètre extérieur du câble : 6,70 mm ± 0,4 mm
  • Pas : 2,54 mm
  • Raccordement conforme à la norme CEI 60603-13 (en référence)
  • Manteau extérieur, matériau : PVC semi-rigide
  • Échelle de matériau: Torons Cu étamés
  • Longueur de câble : 1,2 m
  • Section du conducteur: 14x 0,14 mm²
  • Résistance de conduite : ≤ 145 Ω/km (20 °C)
  • Manteau extérieur, couleur : gris
  • Résistance d'isolement: ≥ 20 MΩ*km (20 °C)
  • Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
  • UL AWM Style: 2464/1061
  • Blindé : Oui
  • Type de câble: 14X0.14 [PVC]
  • Câble de signal : 7 x 0,16 mm
  • Ligne de signal AWG: 26
  • Diamètre de la veine avec isolation : 1 mm ±0,03 mm
  • Rayon de courbure le plus petit, fixé de manière fixe : 71 mm
  • Rayon de courbure le plus petit, déplacement : 128 mm
  • Capacité de charge dynamique (flexion) : cycles de flexion maximum : 5000 (pour un rayon ≥ 15x diamètre extérieur)
  • Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
  • Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
  • Nombre de connexions : 1
  • Mode de fonctionnement nominal : 100 % ED
  • Cycles d'enfichage: > 50
  • Raccordement 1 : Raccordement 1
  • Raccordement 2 : Raccordement 2
  • Liberté halogène : Non
  • Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
  • Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
  • Type de conducteur : câble rond confectionné blindé
  • CARTE E/S CORRESPONDANTE : DDI 353;DDI 853;DAI 453;DDO 353
  • TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
  • TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
  • Contrôle pris en charge : Siemens S7-1500 : Contrôle pris en charge : Siemens S7-1500
  • Commande prise en charge: Siemens S7-300 / ET 200 M: Commande prise en charge: Siemens S7-300 / ET 200 M.
  • Contrôle pris en charge : HONEYWELL Experion PKS C200 : Contrôle pris en charge : HONEYWELL Experion PKS C200
  • Commande prise en charge : ALLEN-BRADLEY ControlLogix : Contrôle pris en charge : ALLEN-BRADLEY ControlLogix
  • Contrôle pris en charge : Schneider Electric Modicon TSX Quantum : Contrôle pris en charge : Schneider Electric Modicon TSX Quantum
  • Version de câble : câble pour un module
  • Courant (par chemin, 50 °C) : ≤ 1 A (à l'état roulé, voir Derating)
  • Courant (par chemin, 70 °C) : ≤ 0,6 A (à l'état roulé, voir Derating)
  • 14X0.14 [PVC]: 14X0.14 [PVC]
Type de produit

Câble de raccordement

Longueur de câble

1.2 m

Connexion

connecteur femelle IDC-FLK

Nombre total de pôles

14

Référence fabricant

2299071

Contenu

1 pc(s)

Matériau

PVC

Nombre de pôles

14

Type

FLK 14/EZ-DR/ 120/KONFEK/S

Longueur

1.2 m

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3578834 Câble ; FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3578834 Câble ; FLK 14/EZ-DR/ 120/KONFEK/S Phoenix Contact Contenu: 1 pc(s)

Description

Câble rond blindé confectionné ; raccord 1 : baguette femelle IDC/FLK (1 x 14 broches) ; raccord 2 : barrette femelle IDC/FLK (1 x 14 broches) (la tresse de blindage est amenée à une extrémité de câble séparée) ; longueur de câble : 1,2 m

Ce texte a été traduit par une machine.
