Name: Câble ; CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 3579073
Availability: BackOrder

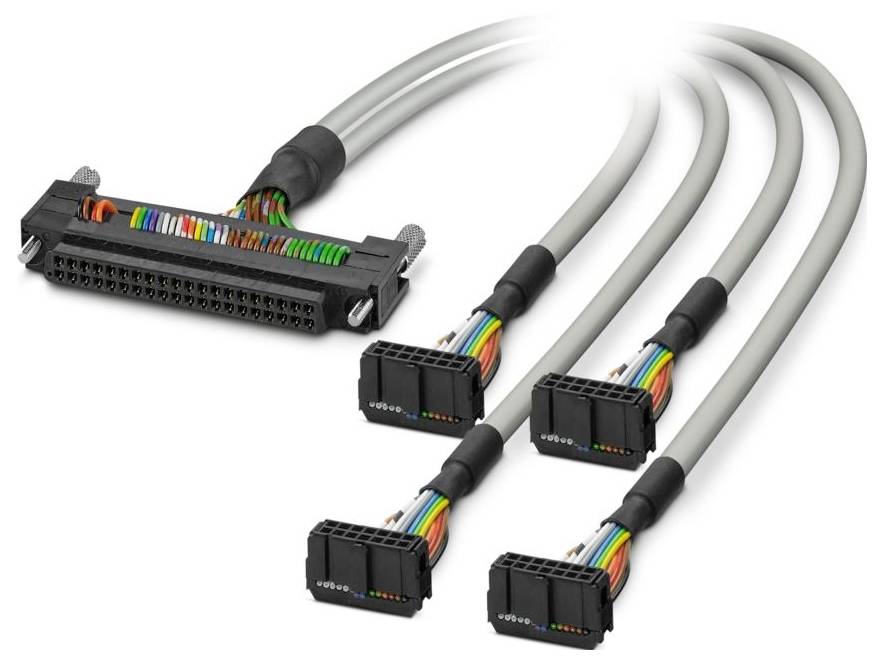

Câble ; CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenu: 1 pc(s)-0

Photo non contractuelle

Type de produit

Câble de raccordement

Longueur de câble

2 m

Connexion

connecteur femelle IDC-FLK

connecteur

Nombre total de pôles

Référence fabricant

2321732

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 145.95 / pièce(s))

CHF 157.95

-8 %

CHF 145.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble ;

Phoenix Contact CABLE-FCN40/4X14/ 2,0M/M340 2321732
Contenu: 1 pc(s)

Caractéristiques techniques

Modèle : FCN 367
Nombre de pôles : 14
Type de raccordement : baguette femelle IDC/FLK
Conditions ambiantes: Conditions environnementales
Indice de protection : IP00
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
Diamètre extérieur du câble : 6,10 mm ± 0,4 mm
Pas : 2,54 mm
Raccordement conforme à la norme CEI 60603-13 (en référence)
Manteau extérieur, matériau : PVC semi-rigide
Échelle de matériau: Torons Cu étamés
Longueur de câble : 2 m
Section du conducteur: 10x 0,14 mm²
Résistance de conduite : ≤ 145 Ω/km (20 °C)
Manteau extérieur, couleur : gris
Résistance d'isolement: ≥ 20 MΩ*km (20 °C)
Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
UL AWM Style: 2464/1061
Blindé : Non
Type de câble : 10X0.14 [PVC]
Câble de signal : 7 x 0,16 mm
Ligne de signal AWG: 26
Diamètre de la veine avec isolation : 1 mm ±0,03 mm
Rayon de courbure le plus petit, fixé de manière fixe : 52 mm
Rayon de courbure le plus petit, déplacement : 98 mm
Capacité de charge dynamique (flexion): Cycles de flexion maximum: 5000
Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
Nombre de connexions : 4
Mode de fonctionnement nominal : 100 % ED
Cycles d'enfichage: > 50
Liberté halogène : Non
Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
Type de conducteur : câble rond confectionné
CARTE E/S CORRESPONDANTE : BMX DDI 3202K ; BMX DDI 6402K ; BMX DD0 3202K ; BMX DD0 6402K ; BMX DDM 3202K.
TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
Code couleur: Monoconducteur: Code couleur: Monoconducteur
BLANC : X1 (A1) = X5 (10)
MARRON : X1 (A6) = X5 (2)
VERT : X1 (A4) = X5 (6)
JAUNE: X1 (B4) = X5 (5)
GRIS : X1 (B1) = X5 (9)
BLEU : X1 (B3) = X5 (7)
ROUGE : X1 (B5) = X5 (3)
NOIR : X1 (B6) = X5 (1)
VIOLET : X1 (A3) = X5 (8)
ORANGE : X1 (A5) = X5 (4)
Version de câble : câble de découpage pour quatre modules
Courant (par chemin, 50 °C) : ≤ 1 A (à l'état roulé, voir Derating)
Courant (par chemin, 70 °C) : ≤ 0,6 A (à l'état roulé, voir Derating)
Commande prise en charge : Schneider Electric Modicon M340 : Commande prise en charge : Schneider Electric Modicon M340
10X0.14 [PVC]: 10X0.14 [PVC]
X1 : X1
X2 ... X5 : X2 ... X5

Type de produit: Câble de raccordement

Longueur de câble: 2 m

Connexion: connecteur femelle IDC-FLK
connecteur

Nombre total de pôles: 10

Référence fabricant: 2321732

Contenu: 1 pc(s)

Matériau: PVC

Nombre de pôles: 10

Type: CABLE-FCN40/4X14/ 2,0M/M340

Longueur: 2 m

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3579073 Câble ; CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3579073 Câble ; CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenu: 1 pc(s)

Description

CÂBLE ROND CONFECTIONNÉ ; COMMANDE : MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K) ; Connecteur 1 : connecteur Fujitsu (1 x 40 broches) ; connecteur 2 : connecteur femelle IDC/FLK (4 x 14 broches) ; longueur du câble : 2 m
