Name: Câble ; FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 3578836
Availability: SoldOut

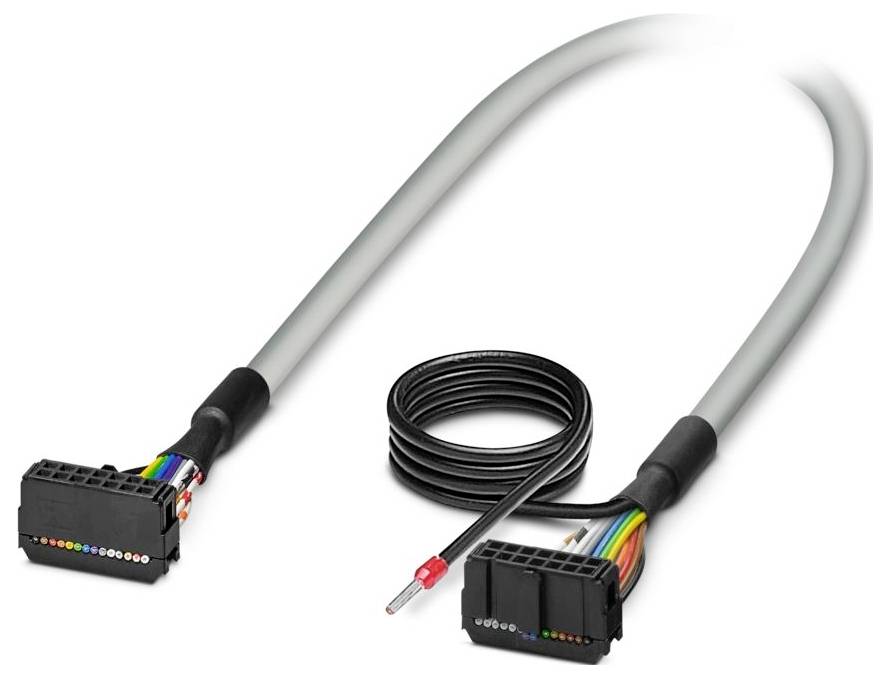

Deux câbles à fils multicolores avec des connecteurs noirs aux extrémités, fil enroulé au centre. Utilisé pour les connexions électroniques ou informatiques.

Photo non contractuelle

Type de produit

Câble de raccordement

Longueur de câble

1.8 m

Connexion

connecteur femelle IDC-FLK

Nombre total de pôles

Référence fabricant

2299084

Fiche technique (PDF)

Indisponible

Total (CHF 41.95 / pièce(s))

CHF 69.95

-40 %

CHF 41.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble ;

Phoenix Contact FLK 14/EZ-DR/ 180/KONFEK/S 2299084
Contenu: 1 pc(s)

Caractéristiques techniques

Nombre de pôles : 14
Type de raccordement : baguette femelle IDC/FLK
Conditions ambiantes: Conditions environnementales
Indice de protection : IP00
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
REMARQUE : Le blindage est conduit à une extrémité de câble séparée.;L'extrémité séparée du câble a une longueur d'environ 0,5 m (H05V-K 1 mm², noir)
Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
Diamètre extérieur du câble : 6,70 mm ± 0,4 mm
Pas : 2,54 mm
Raccordement conforme à la norme CEI 60603-13 (en référence)
Manteau extérieur, matériau : PVC semi-rigide
Échelle de matériau: Torons Cu étamés
Longueur de câble : 1,8 m
Section du conducteur: 14x 0,14 mm²
Résistance de conduite : ≤ 145 Ω/km (20 °C)
Manteau extérieur, couleur : gris
Résistance d'isolement: ≥ 20 MΩ*km (20 °C)
Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
UL AWM Style: 2464/1061
Blindé : Oui
Type de câble: 14X0.14 [PVC]
Câble de signal : 7 x 0,16 mm
Ligne de signal AWG: 26
Diamètre de la veine avec isolation : 1 mm ±0,03 mm
Rayon de courbure le plus petit, fixé de manière fixe : 71 mm
Rayon de courbure le plus petit, déplacement : 128 mm
Capacité de charge dynamique (flexion) : cycles de flexion maximum : 5000 (pour un rayon ≥ 15x diamètre extérieur)
Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
Nombre de connexions : 1
Mode de fonctionnement nominal : 100 % ED
Cycles d'enfichage: > 50
Raccordement 1 : Raccordement 1
Raccordement 2 : Raccordement 2
Liberté halogène : Non
Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
Type de conducteur : câble rond confectionné blindé
CARTE E/S CORRESPONDANTE : DDI 353;DDI 853;DAI 453;DDO 353
TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
Contrôle pris en charge : Siemens S7-1500 : Contrôle pris en charge : Siemens S7-1500
Commande prise en charge: Siemens S7-300 / ET 200 M: Commande prise en charge: Siemens S7-300 / ET 200 M.
Contrôle pris en charge : HONEYWELL Experion PKS C200 : Contrôle pris en charge : HONEYWELL Experion PKS C200
Commande prise en charge : ALLEN-BRADLEY ControlLogix : Contrôle pris en charge : ALLEN-BRADLEY ControlLogix
Contrôle pris en charge : Schneider Electric Modicon TSX Quantum : Contrôle pris en charge : Schneider Electric Modicon TSX Quantum
Version de câble : câble pour un module
Courant (par chemin, 50 °C) : ≤ 1 A (à l'état roulé, voir Derating)
Courant (par chemin, 70 °C) : ≤ 0,6 A (à l'état roulé, voir Derating)
14X0.14 [PVC]: 14X0.14 [PVC]

Type de produit: Câble de raccordement

Longueur de câble: 1.8 m

Connexion: connecteur femelle IDC-FLK

Nombre total de pôles: 14

Référence fabricant: 2299084

Contenu: 1 pc(s)

Matériau: PVC

Nombre de pôles: 14

Type: FLK 14/EZ-DR/ 180/KONFEK/S

Longueur: 1.8 m

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3578836 Câble ; FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3578836 Câble ; FLK 14/EZ-DR/ 180/KONFEK/S Phoenix Contact Contenu: 1 pc(s)

Description

Câble rond blindé confectionné ; raccord 1 : baguette femelle IDC/FLK (1 x 14 broches) ; raccord 2 : barrette femelle IDC/FLK (1 x 14 broches) (la tresse de blindage est amenée à une extrémité de câble séparée) ; longueur de câble : 1,8 m
