Name: Câble ; CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 3578855
Availability: SoldOut

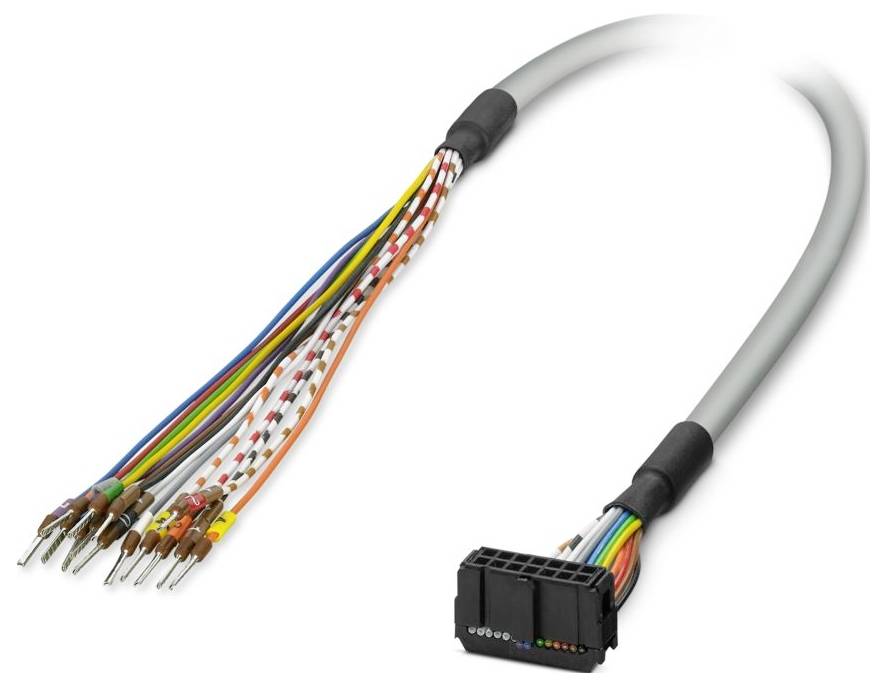

Un faisceau de câbles multicolore avec des connecteurs à bornes à une extrémité et un bloc de connecteur en plastique noir à l'autre extrémité, utilisé pour l'électronique.

Photo non contractuelle

Type de produit

Câble de raccordement

Longueur de câble

0.5 m

Connexion

connecteur femelle IDC-FLK

Nombre total de pôles

Référence fabricant

2305761

Fiche technique (PDF)

Indisponible

Total (CHF 35.95 / pièce(s))

CHF 35.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble ;

Phoenix Contact CABLE-FLK14/OE/0,14/ 50 2305761
Contenu: 1 pc(s)

Caractéristiques techniques

Nombre de pôles : 14
Type de raccordement : baguette femelle IDC/FLK
Conditions ambiantes: Conditions environnementales
Indice de protection : IP00
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Remarque : les veines sont étiquetées et munies de manchons de veines
Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
Diamètre extérieur du câble : 6,40 mm ± 0,4 mm
Pas : 2,54 mm
Raccordement conforme à la norme CEI 60603-13 (en référence)
Manteau extérieur, matériau : PVC semi-rigide
Échelle de matériau: Torons Cu étamés
Longueur de câble : 0,5 m
Section du conducteur: 14x 0,14 mm²
Résistance de conduite : ≤ 145 Ω/km (20 °C)
Manteau extérieur, couleur : gris
Résistance d'isolement: ≥ 20 MΩ*km (20 °C)
Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
UL AWM Style: 2464/1061
Blindé : Non
Type de câble: 14X0.14 [PVC]
Câble de signal : 7 x 0,16 mm
Ligne de signal AWG: 26
Diamètre de la veine avec isolation : 1 mm ±0,03 mm
Rayon de courbure le plus petit, fixé de manière fixe : 55 mm
Rayon de courbure le plus petit, déplacement : 104 mm
Capacité de charge dynamique (flexion) : cycles de flexion maximum : 5000 (pour un rayon ≥ 15x diamètre extérieur)
Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
Nombre de connexions : 1
Mode de fonctionnement nominal : 100 % ED
Cycles d'enfichage: > 50
Raccordement 1 : Raccordement 1
Raccordement 2 : Raccordement 2
Liberté halogène : Non
Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
Type de conducteur : câble rond confectionné
TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
Code couleur: Monoconducteur: Code couleur: Monoconducteur
Blanc : IDC/FLK14 (10) = ()
Marron : IDC/FLK14 (2) = ()
Vert: IDC/FLK14 (6) = ()
Jaune: IDC/FLK14 (5) = ()
Gris: IDC/FLK14 (9) = ()
Bleu: IDC/FLK14 (7) = ()
Rouge: IDC/FLK14 (3) = ()
Noir: IDC/FLK14 (1) = ()
Longueur de dénudage (manteau):  150 mm
Violet: IDC/FLK14 (8) = ()
Blanc-rouge: IDC/FLK14 (13) = ()
Blanc-noir: IDC/FLK14 (11) = ()
Blanc-marron: IDC/FLK14 (12) = ()
Orange: IDC/FLK14 (4) = ()
Version de câble : câble pour un module
Courant (par chemin, 50 °C) : ≤ 1 A (à l'état roulé, voir Derating)
Courant (par chemin, 70 °C) : ≤ 0,6 A (à l'état roulé, voir Derating)
Blanc-orange: IDC/FLK14 (14) = ()
14X0.14 [PVC]: 14X0.14 [PVC]

Type de produit: Câble de raccordement

Longueur de câble: 0.5 m

Connexion: connecteur femelle IDC-FLK

Nombre total de pôles: 14

Référence fabricant: 2305761

Contenu: 1 pc(s)

Matériau: PVC

Nombre de pôles: 14

Type: CABLE-FLK14/OE/0,14/ 50

Longueur: 0.5 m

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3578855 Câble ; CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3578855 Câble ; CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Contenu: 1 pc(s)

Description

Câble rond confectionné ; raccord 1 : fils simples (14 broches) (les veines sont étiquetées et équipées de manchons de fil) ; raccord 2 : baguette femelle IDC/FLK (1 x 14 broches) ; longueur du câble : 0,5 m
