Name: Câble ; CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 3564690
Availability: SoldOut

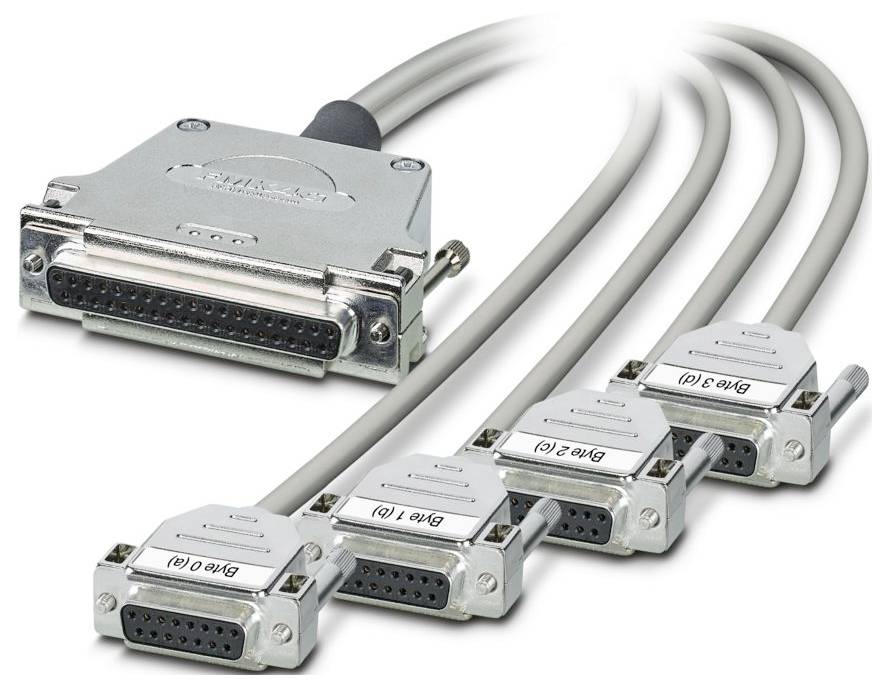

Câble ; CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Contenu: 1 pc(s)-0

Photo non contractuelle

Type de produit

Câble de raccordement

Longueur de câble

3 m

Connexion

connecteur femelle D-sub

Nombre total de pôles

Référence fabricant

1119201

Fiche technique (PDF)

Indisponible

Total (CHF 213.95 / pièce(s))

CHF 213.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble ;

Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA 1119201
Contenu: 1 pc(s)

Caractéristiques techniques

Nombre de pôles : 15
Type de raccordement : baguette femelle D-SUB
Filetage à vis : UNC 4-40;M2,5
Couple de serrage : 0,2 Nm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP00
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
Diamètre extérieur du câble : 6,10 mm ± 0,4 mm
Pas : 2,74 mm
Raccordement conforme à la norme : IEC 60807-2 ; DIN 41652
Manteau extérieur, matériau : PVC semi-rigide
Échelle de matériau: Torons Cu étamés
Longueur de câble : 3 m
Section du conducteur: 10x 0,14 mm²
Résistance de conduite : ≤ 145 Ω/km (20 °C)
Manteau extérieur, couleur : gris
Résistance d'isolement: ≥ 20 MΩ*km (20 °C)
Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
UL AWM Style: 2464/1061
Blindé : Non
Type de câble : 10X0.14 [PVC]
Câble de signal : 7 x 0,16 mm
Ligne de signal AWG: 26
Diamètre de la veine avec isolation : 1 mm ±0,03 mm
Rayon de courbure le plus petit, fixé de manière fixe : 52 mm
Rayon de courbure le plus petit, déplacement : 98 mm
Capacité de charge dynamique (flexion): Cycles de flexion maximum: 5000
Résistance aux flammes : IEC 60332-1-2 (tuyau brut) ; VDE 0842, partie 332-1-2 (tuyau) ; IEC 60332-3-22 (gazoduc) ; UL VW-1 ; CSA FT-1
Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
Nombre de connexions : 4
Mode de fonctionnement nominal : 100 % ED
Cycles d'enfichage: > 200
Raccordement 1 : Raccordement 1
Raccordement 2 : Raccordement 2
Liberté halogène : Non
Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
Type de conducteur : câble rond confectionné
TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
Module périphérique adapté: 6DL1131-6BL00-0PH1 (terminal Block H1/M1);6DL1132-6BL00-0PH1 (terminal Block H1/M1)
Commande prise en charge : Siemens ET 200SP HA : Commande prise en charge : Siemens ET 200SP HA
Code couleur: Monoconducteur: Code couleur: Monoconducteur
BLANC : D-SUB 37 X1 (37) = D-SUB15 X5 (10)
MARRON : D-SUB 37 X1 (29) = D-SUB15 X5 (2)
VERT : D-SUB 37 X1 (33) = D-SUB15 X5 (6)
JAUNE : D-SUB 37 X1 (32) = D-SUB15 X5 (5)
GRIS : D-SUB 37 X1 (18) = D-SUB15 X5 (9)
BLEU : D-SUB 37 X1 (34) = D-SUB15 X5 (7)
ROUGE : D-SUB 37 X1 (30) = D-SUB15 X5 (3)
NOIR : D-SUB 37 X1 (28) = D-SUB15 X5 (1)
VIOLET : D-SUB 37 X1 (35) = D-SUB15 X5 (8)
ORANGE : D-SUB 37 X1 (31) = D-SUB15 X5 (4)
Version de câble : câble de découpage pour quatre modules
Courant (par chemin, 50 °C) : ≤ 1 A (à l'état roulé, voir Derating)
Courant (par chemin, 70 °C) : ≤ 0,6 A (à l'état roulé, voir Derating)
10X0.14 [PVC]: 10X0.14 [PVC]
BLOC DE TERMINAL APPROPRIÉ: 6DL1193-6TP00-0BH1;6DL1193-6TP00-0DH1;6DL1193-6TP00-0BM1;6DL1193-6TP00-0DM1

Type de produit: Câble de raccordement

Longueur de câble: 3 m

Connexion: connecteur femelle D-sub

Nombre total de pôles: 10

Référence fabricant: 1119201

Contenu: 1 pc(s)

Matériau: PVC

Nombre de pôles: 10

Type: CABLE-D37F/4XD15F/3,0M/ETHA

Longueur: 3 m

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3564690 Câble ; CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564690 Câble ; CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Contenu: 1 pc(s)

Description

Câble rond confectionné ; commande : Siemens SIMATIC® ET 200SP HA ; raccord 1 : baguette femelle D-SUB (1 x 37 broches) ; raccord 2 : baguette femelle D-SUB (4 x 15 broches) ; longueur du câble : 3 m

Ce texte a été traduit par une machine.
