Name: Câble ; CABLE-D15SUB/B/S/HF/S/ 3,0M Phoenix Contact Contenu: 1 pc(s)
Brand: Phoenix Contact
SKU: 3562500
Availability: SoldOut

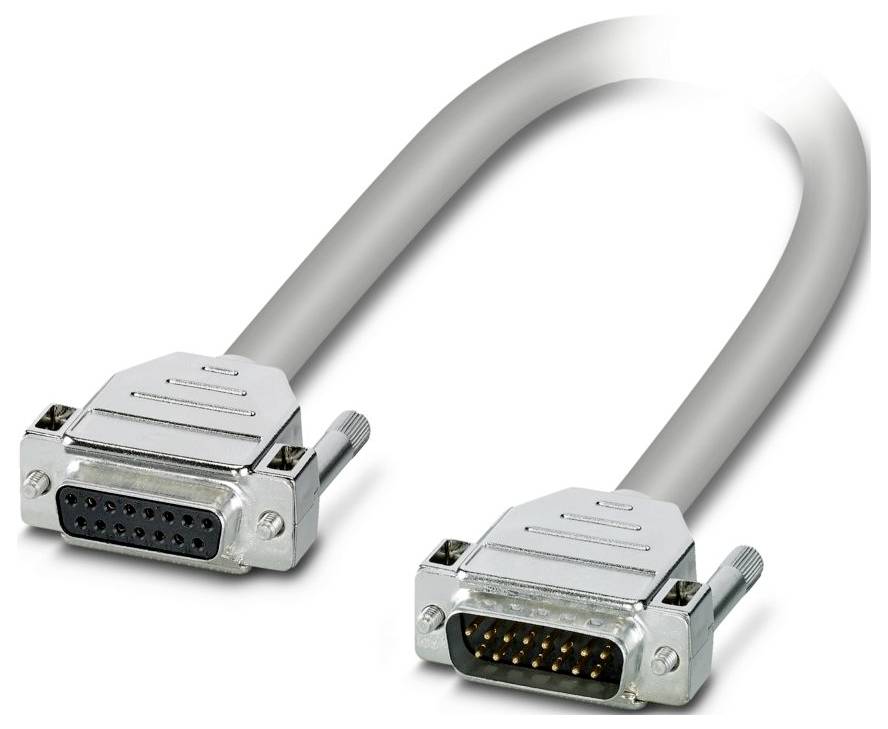

Câble ; CABLE-D15SUB/B/S/HF/S/ 3,0M Phoenix Contact Contenu: 1 pc(s)-0

Photo non contractuelle

Type de produit

Câble de raccordement

Longueur de câble

3 m

Connexion

connecteur femelle D-sub

barrette D-sub

Nombre total de pôles

Référence fabricant

1066603

Fiche technique (PDF)

Indisponible

Total (CHF 77.95 / pièce(s))

CHF 77.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble ;

Phoenix Contact CABLE-D15SUB/B/S/HF/S/ 3,0M 1066603
Contenu: 1 pc(s)

Caractéristiques techniques

Nombre de pôles : 15
Type de raccordement : barre mâle D-SUB
Filetage à vis : UNC 4-40
Couple de serrage : 0,2 Nm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
Diamètre extérieur du câble : 7,90 mm ± 0,5 mm
Pas : 2,74 mm
Raccordement conforme à la norme : IEC 60807-2 ; DIN 41652
Manteau extérieur, matériau : revêtement sans halogène
Échelle de matériau : toron cu nu
Longueur de câble : 3 m
Section du conducteur: 15x 0,25 mm²
Résistance de la ligne : ≤ 80 Ω/km (à 20 °C)
Manteau extérieur, couleur : gris
Résistance d'isolement: ≥ 20 MΩ*km (à 20 °C)
Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
UL AWM Style: 21946
Blindé : Oui
Câble de signal : 14 x 0,15 mm
Ligne de signal AWG: 24
Diamètre de la veine avec isolation : 1,2 mm ±0,05 mm
Rayon de courbure le plus petit, fixé de manière fixe : 67 mm
Rayon de courbure le plus petit, déplacement : 126 mm
Capacité de charge dynamique (flexion) : cycles de flexion maximum : 5000 (pour un rayon ≥ 15x diamètre extérieur)
Résistance aux flammes : IEC 60332-1-2 (conduite brute) ; VDE 0842, partie 332-1-2 (conduite brute) ; IEC 60332-3-22 (conduite brute)
Résistance à l'huile : contre les éclaboussures occasionnelles (canalisation brute)
Nombre de connexions : 1
Mode de fonctionnement nominal : 100 % ED
Cycles d'enfichage: > 200
Raccordement 1 : Raccordement 1
Raccordement 2 : Raccordement 2
Liberté halogène : Oui
Température ambiante (fonctionnement) (pose fixe) : -40 °C ... 70 °C (pose fixe)
Température ambiante (fonctionnement) (pose mobile) : -10 °C ... 70 °C (pose mobile)
Type de conducteur : câble rond confectionné, blindé, sans halogène
TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
Courant (par chemin) : ≤ 2 A (à l'état roulé, voir Derating)
Code couleur: Monoconducteur: Code couleur: Monoconducteur
BLANC : D-SUB15 (1) = D-SUB15 (1)
MARRON : D-SUB15 (2) = D-SUB15 (2)
VERT : D-SUB15 (3) = D-SUB15 (3)
JAUNE: D-SUB15 (4) = D-SUB15 (4)
GRIS : D-SUB15 (5) = D-SUB15 (5)
ROSE: D-SUB15 (6) = D-SUB15 (6)
BLEU : D-SUB15 (7) = D-SUB15 (7)
ROUGE: D-SUB15 (8) = D-SUB15 (8)
NOIR : D-SUB15 (9) = D-SUB15 (9)
VIOLET: D-SUB15 (10) = D-SUB15 (10)
Gris-rose: D-SUB15 (11) = D-SUB15 (11)
Rouge-bleu : D-SUB15 (12) = D-SUB15 (12)
Blanc-vert : D-SUB15 (13) = D-SUB15 (13)
Brun-vert : D-SUB15 (14) = D-SUB15 (14)
Blanc-jaune : D-SUB15 (15) = D-SUB15 (15)

Type de produit: Câble de raccordement

Longueur de câble: 3 m

Connexion: connecteur femelle D-sub
barrette D-sub

Nombre total de pôles: 15

Référence fabricant: 1066603

Contenu: 1 pc(s)

Nombre de pôles: 15

Type: CABLE-D15SUB/B/S/HF/S/ 3,0M

Longueur: 3 m

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3562500 Câble ; CABLE-D15SUB/B/S/HF/S/ 3,0M Phoenix Contact Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3562500 Câble ; CABLE-D15SUB/B/S/HF/S/ 3,0M Phoenix Contact Contenu: 1 pc(s)

Description

Câble rond confectionné, blindé, sans halogène ; raccord 1 : baguette femelle D-SUB (1 x 15 broches) ; raccord 2 : borne mâle D-SUB (1 x 15 broches) ; longueur du câble : 3 m

Ce texte a été traduit par une machine.
