Name: Bornier à ressort WAGO 235-801 1.50 mm² Nombre de pôles 1 gris 400 pc(s)
Brand: WAGO
SKU: 652068
Availability: BackOrder

Dessin technique d'un interrupteur numérique avec dimensions : hauteur 15,5 mm, largeur 12,5 mm, écartement des broches 5 mm, profondeur 10 mm.

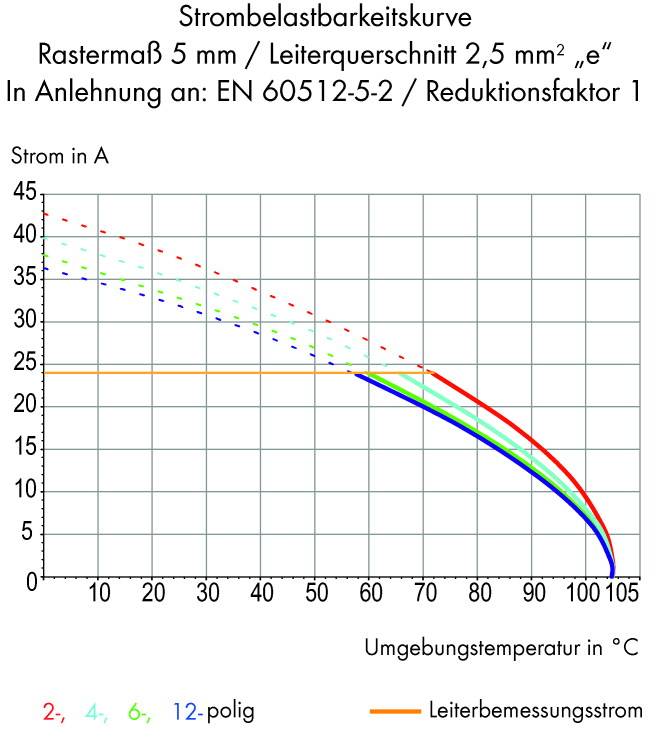

Le diagramme présente les courbes de capacité de charge en courant pour des conducteurs de 2, 4, 6 et 12 pôles avec une section transversale de 2,5 mm² pour des températures ambiantes allant de 0 à 105°C.

Connecteur électrique gris avec deux broches métalliques et des bornes de montage sur circuit imprimé, destiné aux circuits électroniques.

1/3

Type de produit

Bornier à ressort

Dimension grille

10 mm

10.16 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

Livraison le jeu., 21 janvier 2027

Nombre (taille du paquet 400 pc(s))

Set(s)

Total (CHF 0.29 / pièce(s))

CHF 115.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction à ressort

Nbr de rangées 1
Marchandise industrielle oui
Contenu 400 pc(s)

Caractéristiques techniques

Type: 235-801

Type de produit: Bornier à ressort

Spécificités: avec PUSH WIRE®

Dimension grille: 10 mm
10.16 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 1

Nombre de pôles: 1

Série: 235

Longueur dénudée (min.): 9 mm

Longueur dénudée (max.): 10 mm

Connexion: borne à ressort
pour circuits imprimés

Section de câble flexible (min.): 0.25 mm²

Section min. de câble rigide: 0.50 mm²

Section câble flexible (max.): 1.50 mm²

Section de câble rigide (max.): 2.50 mm²

AWG min.: 20

Sens d'enfichage: à l'horizontale par rapport à la platine

AWG max.: 14

Matériau du contact: cuivre électrolytique, étamé

Matériau du boîtier: Polyamide 6.6

Couleur: gris

Protection du fil: oui

Poids: 0.983 g

Référence fabricant: 235-801

Emballage industriel: oui

Contenu: 400 pc(s)

Tension nominale: 1000 V

Largeur: 12.80 mm

Hauteur: 12.50 mm

Longueur: 11.50 mm

UNOM: 1000 V

INOM: 24 A

Section: 2.5 mm²

Connexion: PUSH WIRE^®
