Name: Barrette mâle (standard) série 300 WAGO 231-635/109-000 Nbr total de pôles 5 Pas: 5.08 mm 50 pc(s)
Brand: WAGO
SKU: 728119
Availability: BackOrder

Un connecteur électrique orange à six broches, adapté aux applications industrielles.

Courbe de déclassement montrant le courant en ampères (axe des ordonnées) en fonction de la température ambiante en °C (axe des abscisses) pour différentes connexions multipolaires, avec des lignes décroissantes.

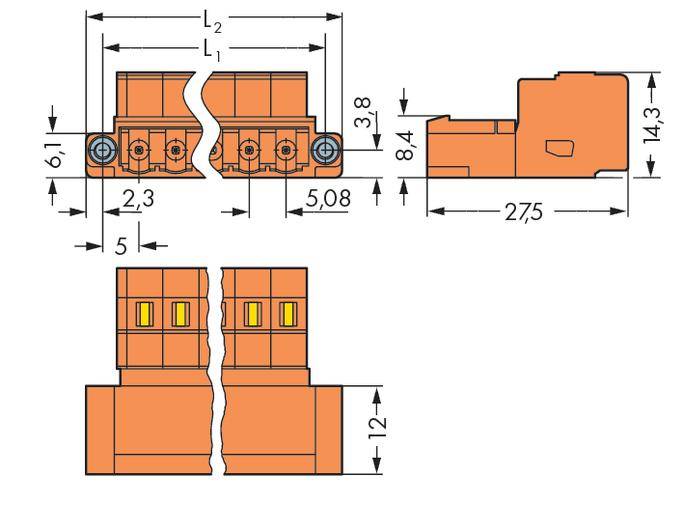

Dessin technique d'un connecteur électrique. Les dimensions et les espacements sont indiqués en millimètres. Deux vues : de face et de côté.

1/3

Type de produit

Barrette mâle (standard)

Forme

mâle, droit

Nbr de rangées

Série

série 300

Dimension grille

5.08 mm

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 5.16 / pièce(s))

CHF 257.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrette mâle

Contenu: 50 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 5

Caractéristiques techniques

Surtension transitoire de référence: 4 kV

Type de produit: Barrette mâle (standard)

Forme: mâle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 300

Dimension grille: 5.08 mm

Nombre de pôles par rangée: 5

Nbr total de pôles: 5

Largeur: 35.3 mm

Forme de la tige: carré

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Contenu: 50 pc(s)

AWG max.: 12

AWG min.: 28

Dim.: (L x l x H) 27.5 x 35.3 x 14.3 mm

Connexion: borne à ressort

Matériau boîtier: polyamide

Référence fabricant: 231-635/109-000

Couleur: orange

Emballage industriel: oui

Matériau d'isolation: polyamide

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 14.3 mm

Longueur: 27.5 mm

Section max.: 2.50 mm²

Section (min.): 0.08 mm²

Température max.: +100 °C

Température min.: -60 °C

Type: 231-635/109-000

Modèle: droit

Type: avec brides taraudées

Pôle(s): 5

Connexion: CAGE CLAMP®

Gamme de température: -60 à +100 °C °C

UKCA: oui
