Name: Association de contacteurs étoile-triangle Siemens 3RA2426-8XH32-1BB4 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1745860
Availability: BackOrder

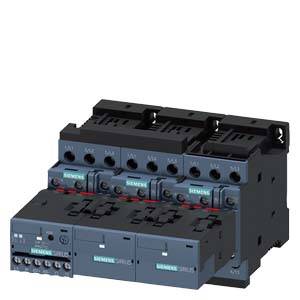

Interrupteur électrique à trois unités, étiqueté 'Siemens', dans une vue modulaire. Thème principal : commutation et distribution électriques.

Une personne coupe une planche de bois avec une scie circulaire. Des copeaux de bois volent dans tous les sens, ce qui illustre la dynamique du travail.

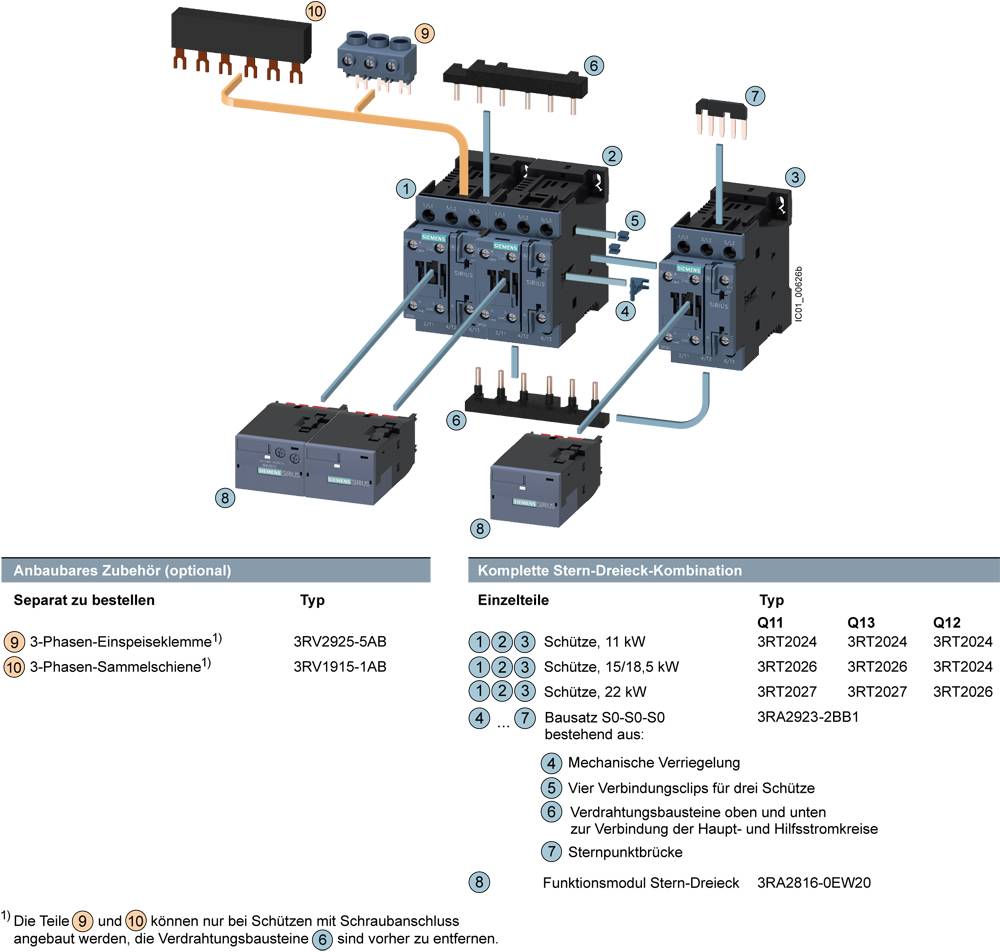

Représentation schématique d'une combinaison étoile-triangle complète avec contacteurs et accessoires. Contient les types et numéros d'articles.

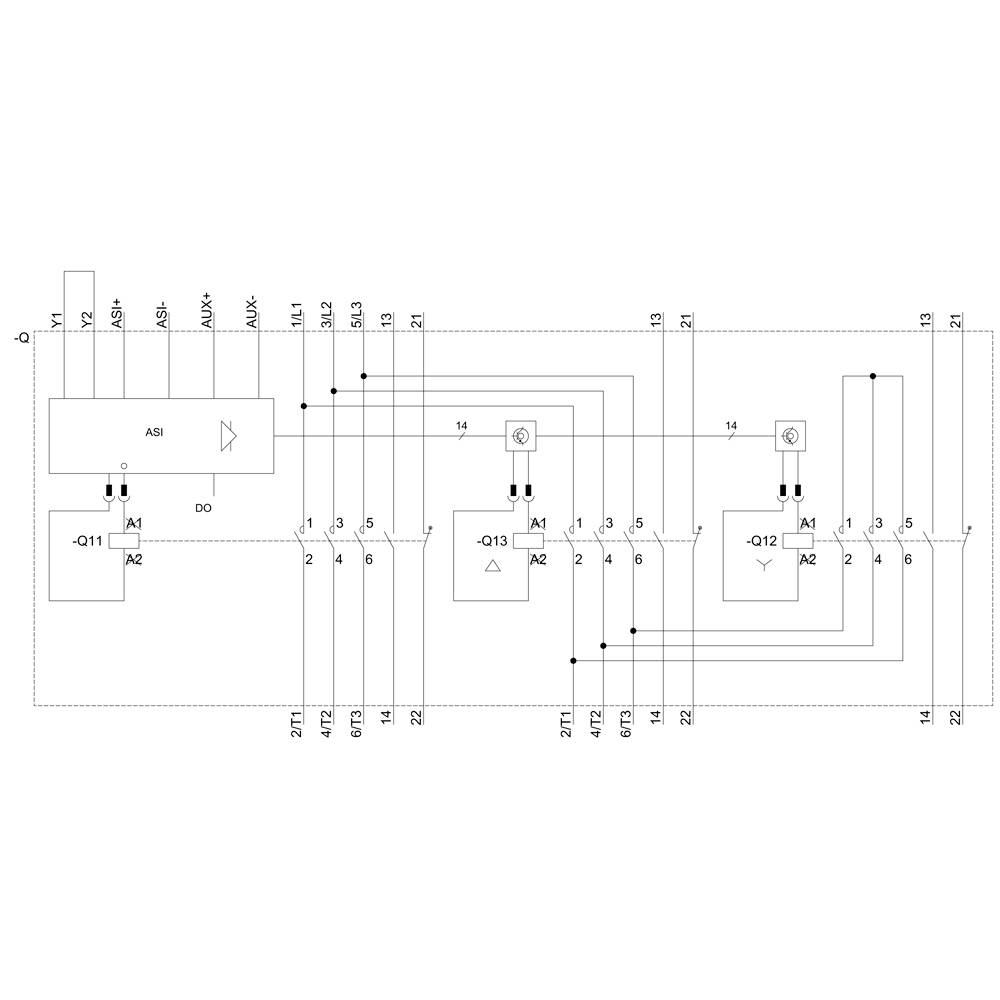

Schéma de câblage d'un système de commande électrique avec les composants AS, DO, -Q11, -Q12 et -Q13, reliés par des câbles et des connexions.

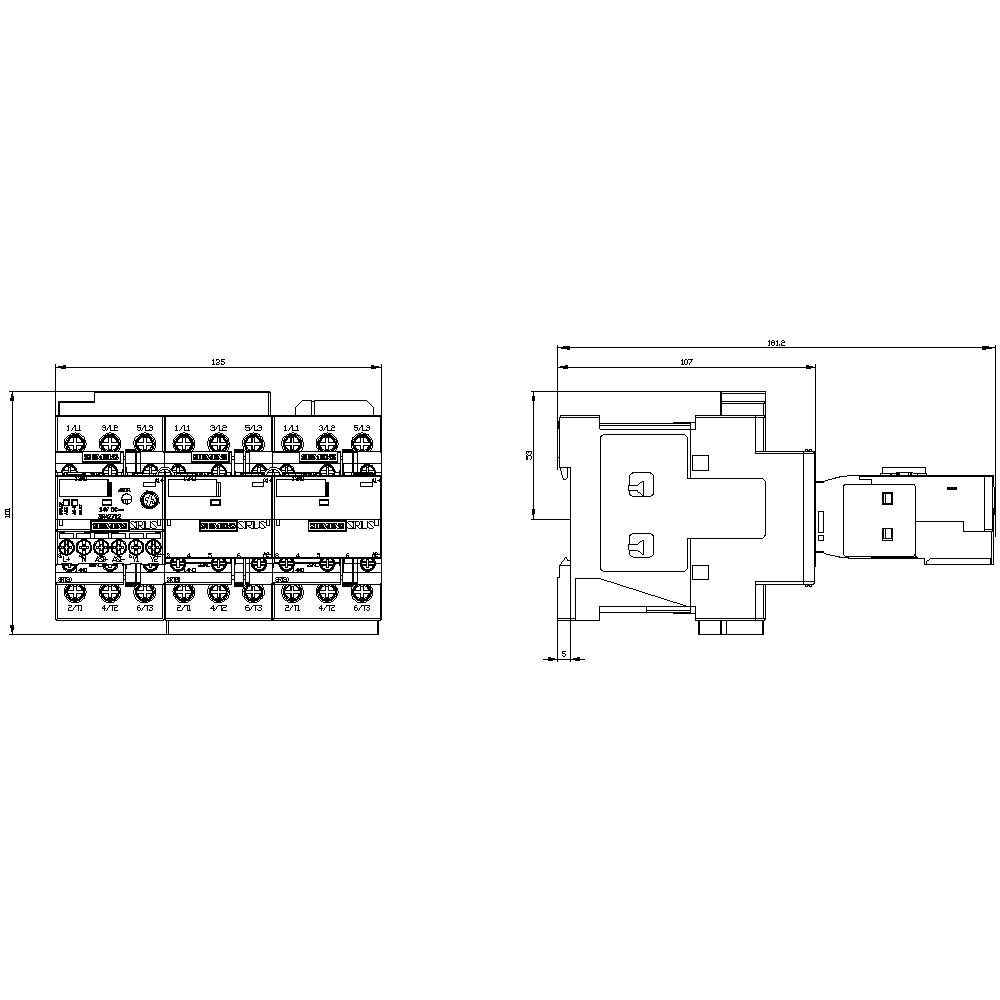

Dessin technique d'un appareil électrique de connexion avec des dimensions détaillées. Présente une vue de face et une vue latérale.

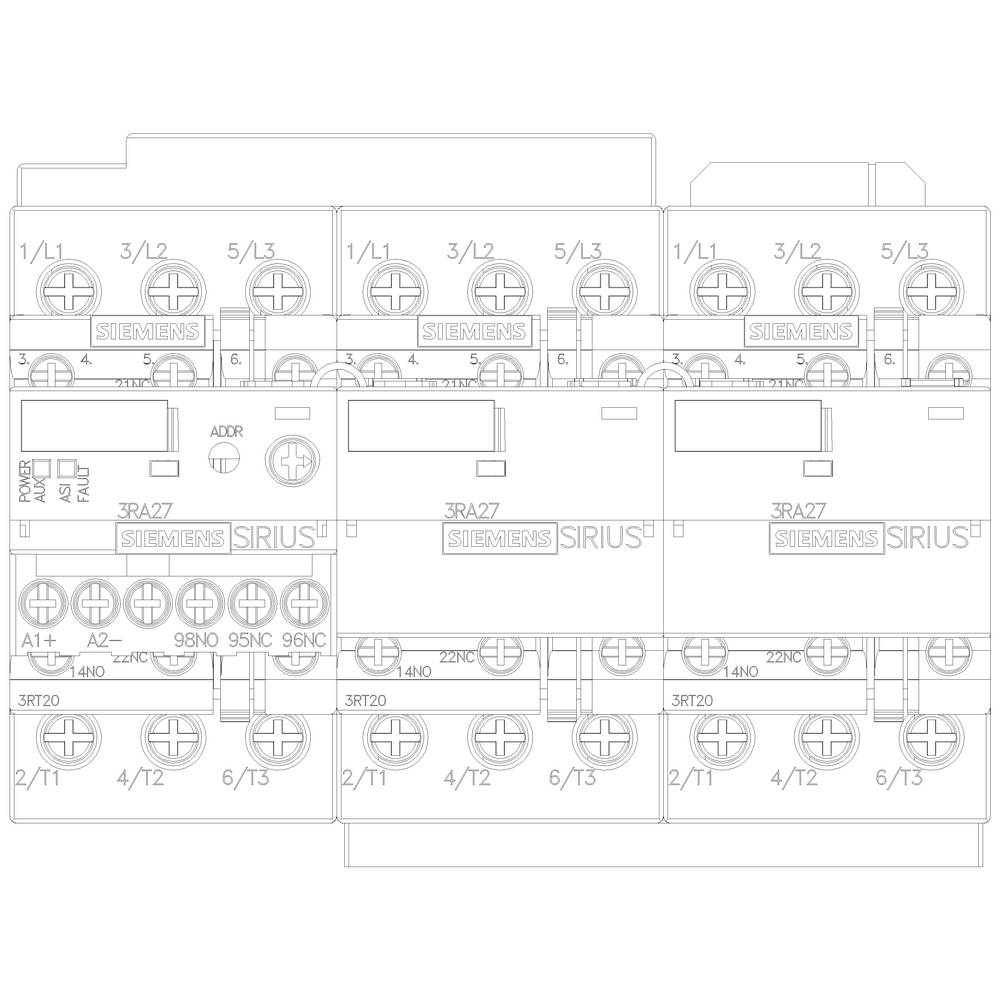

Un diagramme technique présente le câblage et les connexions des modules de commande Siemens SIRIUS.

1/6

Photo non contractuelle

Type de produit

Combinaison étoile triangle

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Connexion

raccord à vis

Type

3RA2426-8XH32-1BB4

Fiche technique (PDF)

Livraison le jeu. 26 novembre

Nombre

pièce(s)

Total (CHF 739.95 / pièce(s))

CHF 869.95

-15 %

CHF 739.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Association de contacteurs étoile-triangle 3RA2426-8XH32-1BB4 Siemens

Notre service pour vous

Caractéristiques techniques

Type de tension : DC
Section de conducteur à un ou plusieurs fils : 10 mmm²
Section de conducteur à fils fins : 10 mmm²

Type de produit: Combinaison étoile triangle

Type: 3RA2426-8XH32-1BB4

Dimensions: S0

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Type de contact auxiliaire: 3 NO (T)

Tension nominale: 690 V/AC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 24 V/DC (max)

Tension de contact (max.): 690 V/AC

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccord à vis

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 135 mm

Hauteur: 101 mm

Profondeur: 181 mm

Dim.: (l x H x P) 135 x 101 x 181 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Star-delta contactor

: 22 kW

: 3

: 0

: 50 A

: IP20

: Screw connection

: DC

: Other

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Polzahl

Produkt-Art

Nennspannung

Laststrom

Siemens 3RA2315-8XB30-1AB0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744500

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AF0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1704758

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 91.95^*

Siemens 3RA2315-8XB30-1AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744501

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AK6 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699327

Livraison le mar. 10 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-1AP0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1702108

Livraison le ven. 6 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Siemens 3RA2315-8XB30-1BB4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1699328

Livraison le ven. 6 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 101.95^*

Siemens 3RA2315-8XB30-1BW4 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :1699329

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 97.95^*

Siemens 3RA2315-8XB30-2AB0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744502

Livraison le mar. 10 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AF0 Wendeschützkombination 3 Schließer 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744503

Livraison le mar. 10 novembre

Conrad Electronic

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Siemens 3RA2315-8XB30-2AH0 Wendeschützkombination 3 Schließer 3 kW 690 V/AC 6.1 A Passend für Marke (Relais): Siemens 1 St.

Code produit :1744504

Livraison le mar. 10 novembre

Conrad Electronic

3 kW

3polig

Wendeschützkombination

690 V/AC

6.1 A

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1745860 Association de contacteurs étoile-triangle Siemens 3RA2426-8XH32-1BB4 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1745860 Association de contacteurs étoile-triangle Siemens 3RA2426-8XH32-1BB4 3 NO (T) 1 pc(s)

Description

Combinaison étroile triangle AS-i AC-3, 22 kW/400 V ,DC 24 V 3 pôles, taille S0 raccordement à vis de verrouillage électrique et mécanique 3 S + 3 O intégré Combinaison étroile triangle SIRIUS 3RA24 pour le démarrage des moteurs asynchrones triphasés. La combinaison étroile triangle 3RA24 est une combinaison de trois prémonté et testé en usine 3RT2 déjà câblées ainsi que de verrouillage mécanique et électrique. De plus, fourni avec le module de fonction logique de commande et réglage de l'heure remplace le câblage complet dans le circuit de commande. Ils sont résistant aux variations climatiques, homologué dans le monde entier (ex. Exemple IEC et UL/CSA) et IE3/IE4 ready. La Stern-Dreick combinaisons 3RA24 sont avec actionnement AC et DC dans les tailles S00 jusqu'à S3. Ils sont utilisés dans la technique de raccordement à vis et d'allongement du ressort pour montage sur rail ou fixation par vis sont proposées. Variantes sont également pour la connexion à un IO-Link ou interface AS. Les accessoires des contacteurs 3RT2 est un produit uniforme pour toutes les tailles et peut également être utilisé pour les combinaisons de protection. Les combinaisons étoile-triangle 3RA24 sans fil de la technologie éprouvée de la série 3RA14. Simple, efficace, toujours à jour - le système SIRIUS.
