Name: Siemens 3RT2325-2AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.
Brand: Siemens
SKU: 1729894
Availability: BackOrder

'Bild eines blauen SIRIUS-Schützes mit der Modellnummer 3RT23. Zeigt Anschlussstellen und technische Details des Geräts.'

Ein geöffneter Schaltschrank zeigt elektronische Komponenten, während durch ein regennasses Fenster eine Produktionsmaschine sichtbar ist.

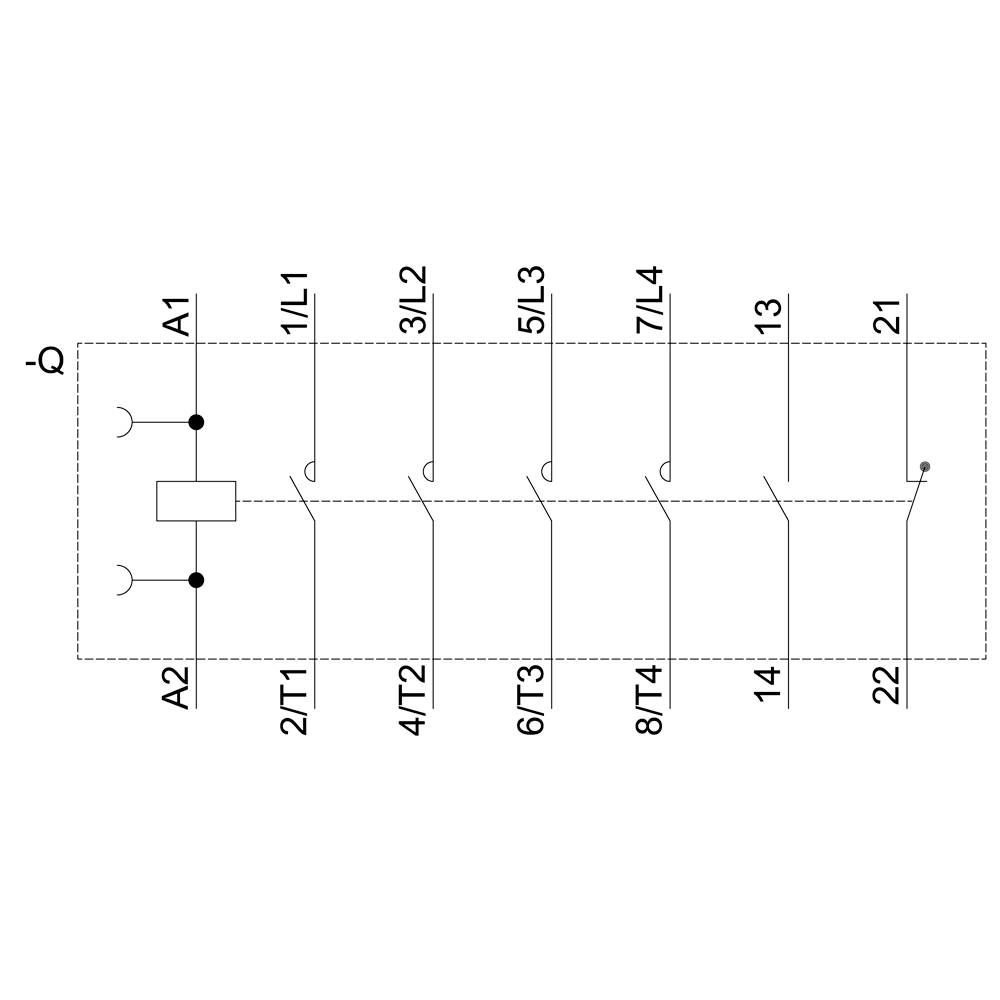

'Schütz-Schaltplan zeigt Anschlüsse und Kontakte für A1, A2, 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, 7/L4, 8/T4. Verbindungslinien dargestellt.'

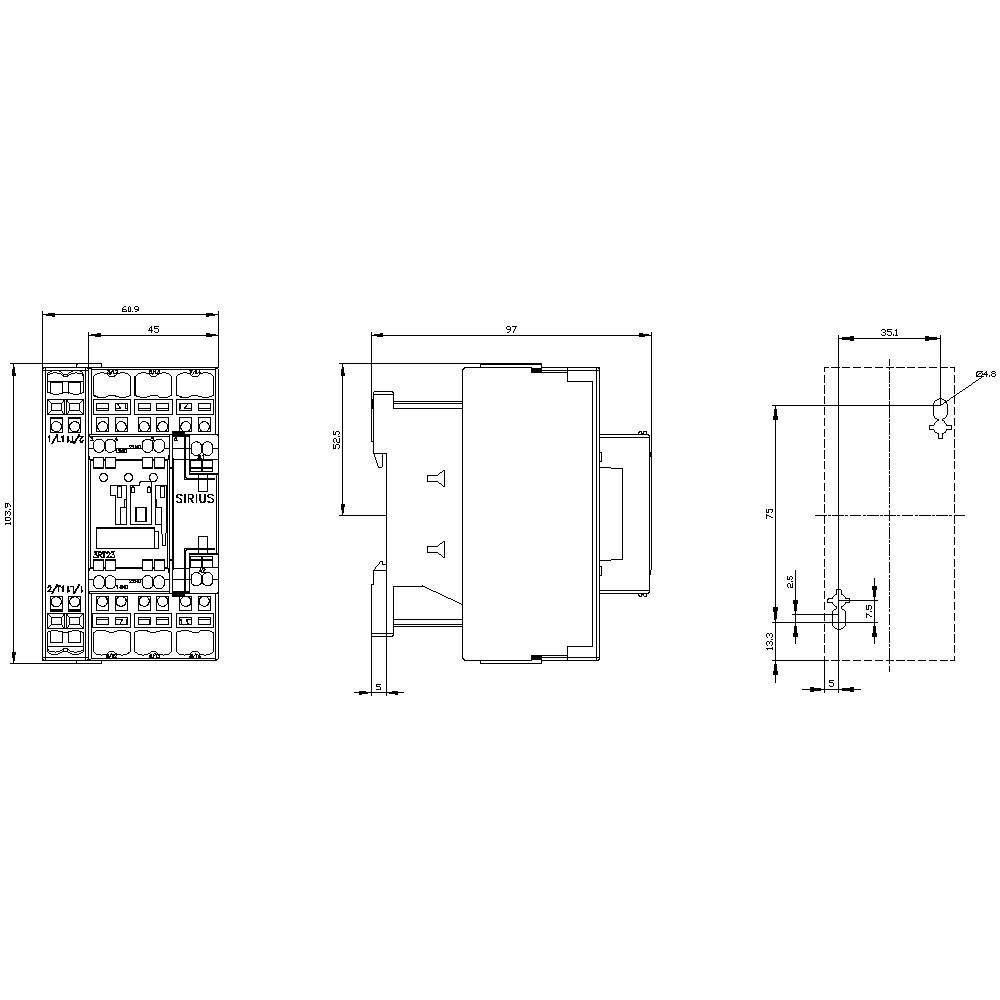

Technische Zeichnung eines elektrischen Geräts mit Abmessungen; Vorder-, Seiten- und Draufsicht. Maße in Millimetern angegeben.

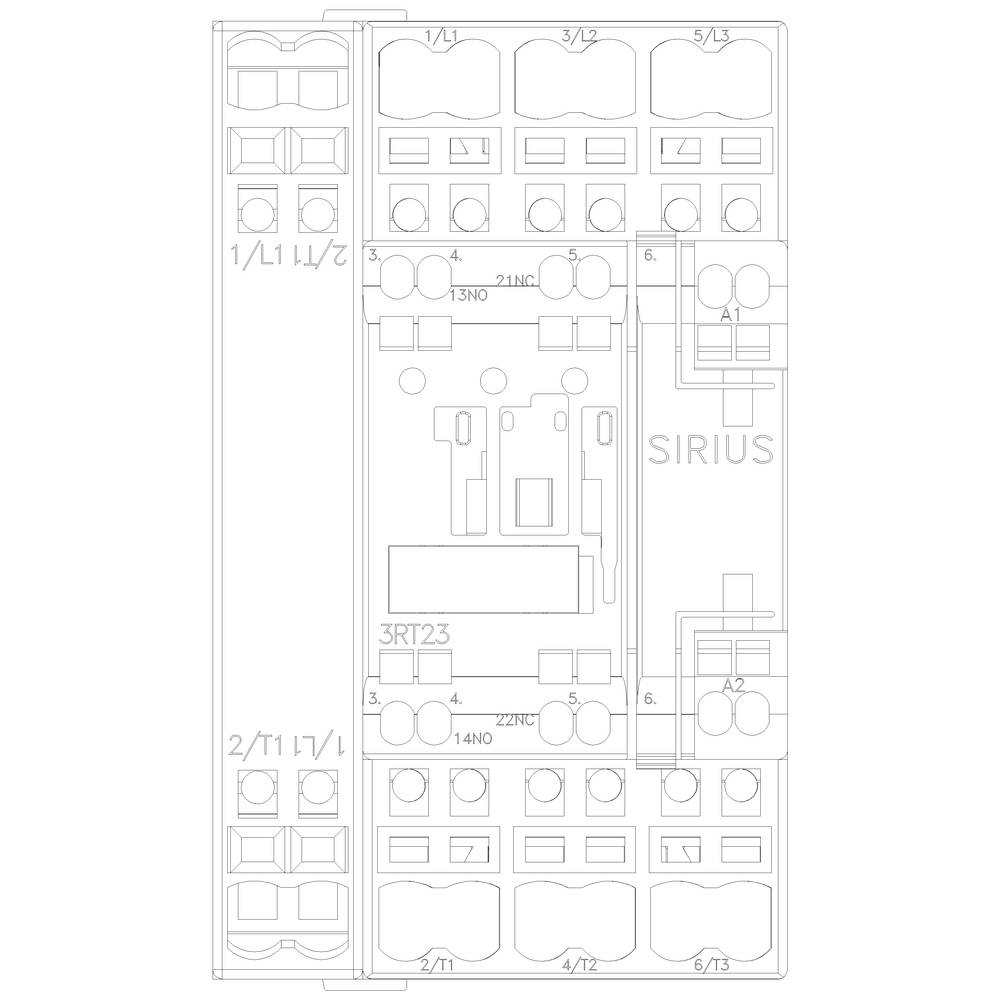

Schaltplan eines elektrischen Schützes, Modell 'SIRIUS', zeigt Anschlussklemmen und deren Bezeichnungen, darunter 1/L1, 2/T1.

1/5

Abbildung ähnlich

Produkt-Art

Schütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RT2325-2AK60

Datenblatt (PDF)

Lieferung Di., 10. Nov.

Anzahl

Stück

Gesamt (CHF 111.95 / Stück)

CHF 111.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-1, 35 A/400 V/40 °C, S0, 4-polig, AC 110V/50Hz, 120V/60Hz, 1S+1Ö

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Verpackungsart: Piece

Produkt-Art: Schütz

Typ: 3RT2325-2AK60

Baugröße: S0

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 1 Schließer
1 Öffner

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 120 V/AC

Steuerspannungs-Bereich: 110 - 120 V/AC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 35 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 60 mm

Höhe: 102 mm

Tiefe: 97 mm

Abm.: (B x H x T) 60 x 102 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 7.5 kW

: 4

: 1

: 1

: 15.5 A

: 35 A

: Federzuganschluss

: AC

: 15.5 A

: 7.5 kW

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Nennspannung

Siemens 3RT2023-1AP00 Schütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746216

Lieferung Mi., 14. Okt.

6 StückConrad Electronic

4 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AP04 Schütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746217

Lieferung Mi., 14. Okt.

2 StückConrad Electronic

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1BB40 Schütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746220

Lieferung Mi., 14. Okt.

4 StückConrad Electronic

4 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RT2023-1BB44 Schütz 3 Schließer 3.67749375 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746221

Lieferung Di., 10. Nov.

Conrad Electronic

3.67749375 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2024-1AP00 Schütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1750244

Lieferung Mi., 14. Okt.

7 StückConrad Electronic

5.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens 3RT2024-1AP04 Schütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747008

Lieferung Mi., 14. Okt.

4 StückConrad Electronic

5.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RT2024-1BB40 Schütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747010

Lieferung Mi., 14. Okt.

2 StückConrad Electronic

5.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Siemens 3RT2024-1BB44 Schütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1747012

Lieferung Di., 10. Nov.

Conrad Electronic

5.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Siemens 3RT2025-1AL20 Schütz 3 Schließer 7.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1702404

Lieferung Mi., 14. Okt.

9 StückConrad Electronic

7.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Siemens 3RT2025-1AL24 Schütz 3 Schließer 7.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1741022

Lieferung Di., 10. Nov.

Conrad Electronic

7.5 kW

690 V/AC

Stück

Min.: 1

Vielfache: 1

CHF 115.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1729894 Siemens 3RT2325-2AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1729894 Siemens 3RT2325-2AK60 Schütz 4 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Schütz AC-1, 35 A, 400 V / 40 °C, 4-polig, AC 110 V, 50 Hz / 120 V, 60 Hz, Hilfskontakte: 1 S + 1 Ö, Federzuganschluss, Baugröße: S0 Schütz SIRIUS 3RT23 zum Schalten von ohmschen Verbrauchern.
Die Schütze 3RT23 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT23 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
