Siemens 3RA28132FW10 3RA2813-2FW10 Hilfsschalter Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Ein Siemens Sirius Überlastrelais, Modell 3RA2813, in schwarzem Gehäuse mit blauen und roten Details, geeignet für 24-240V AC/DC.

Abbildung ähnlich

Elektrischer Schaltschrank mit mehreren Regalen, gefüllt mit verschiedenen Komponenten und Kabeln, dient zur Steuerung elektrischer Systeme.

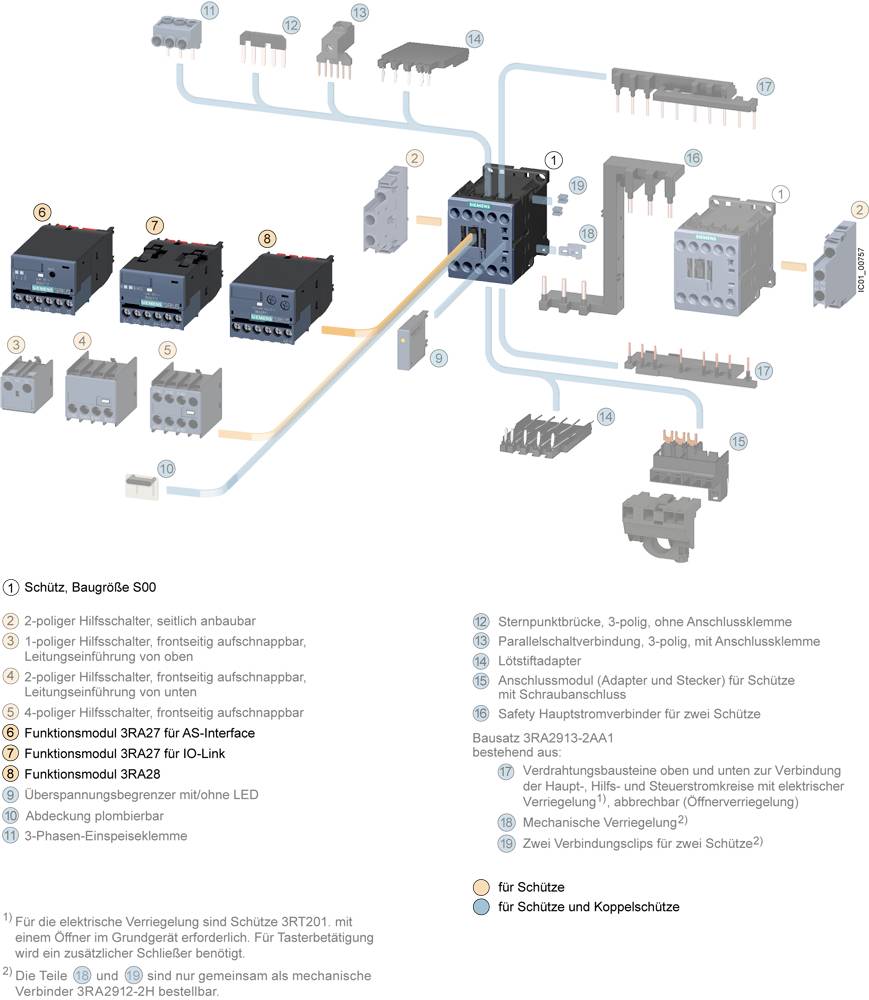

'Übersicht elektrischer Schaltgeräte und Module mit Anschlussmöglichkeiten. Verbindung und Funktionen von Schützenmodulen hervorgehoben.'

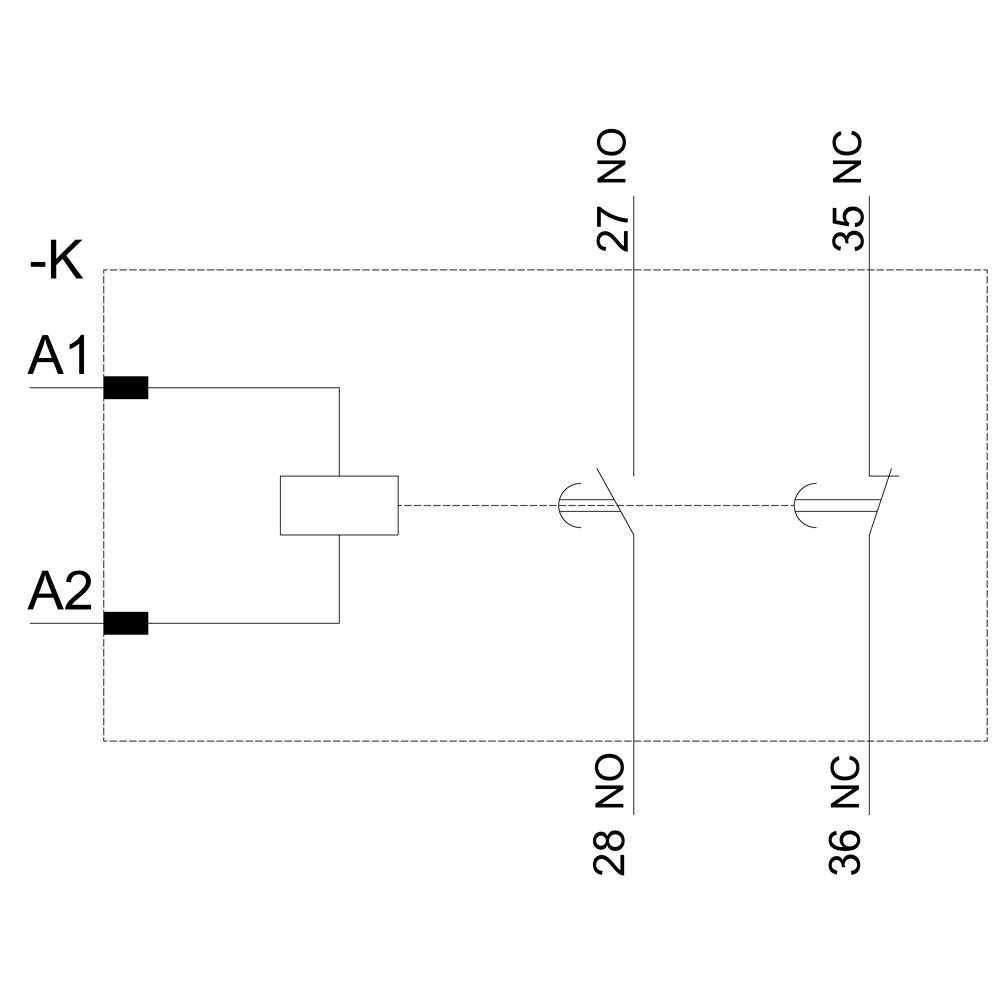

Schaltplan eines Relais mit zwei Kontakten. A1 und A2 links, 27 NO und 35 NC rechts, plus 28 NO und 36 NC rechts.

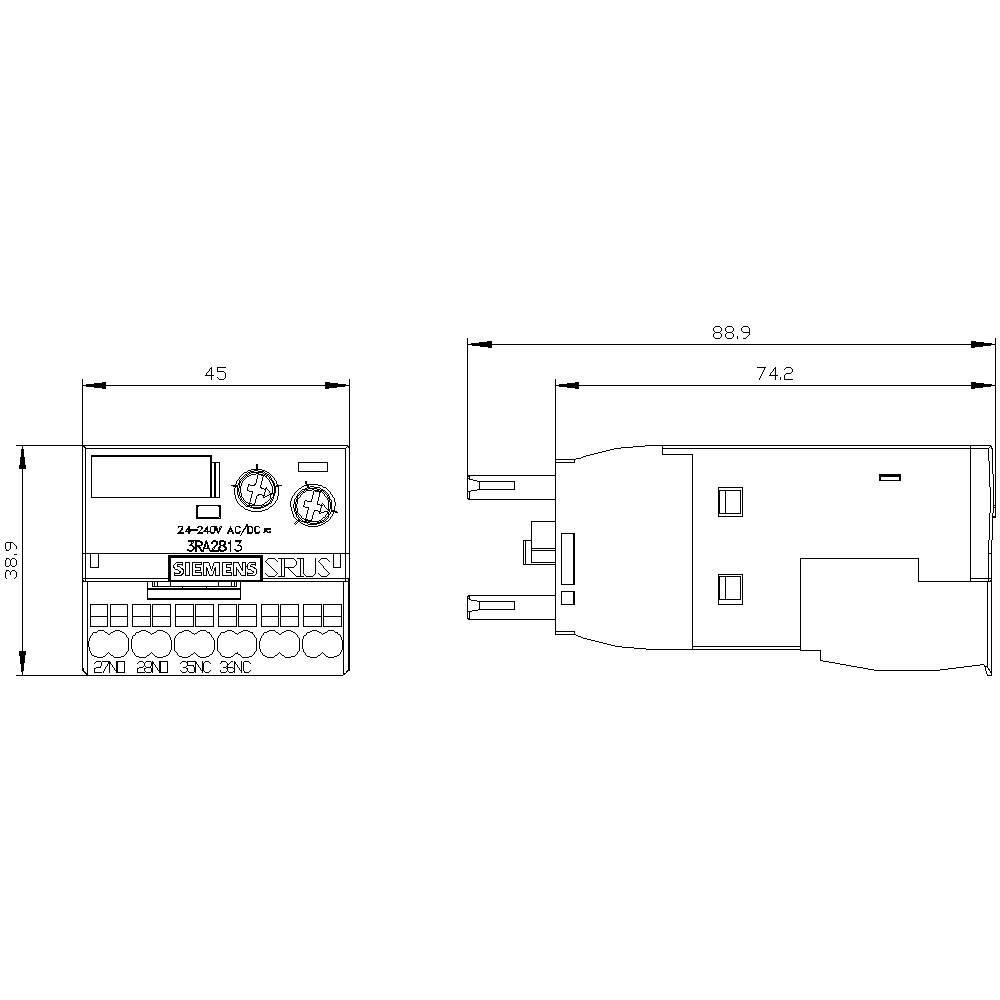

Ein technisches Diagramm eines elektrischen Geräts mit Abmessungen: Breite 45 mm, Gesamtlänge 88,9 mm, Gehäusetiefe 74,2 mm.

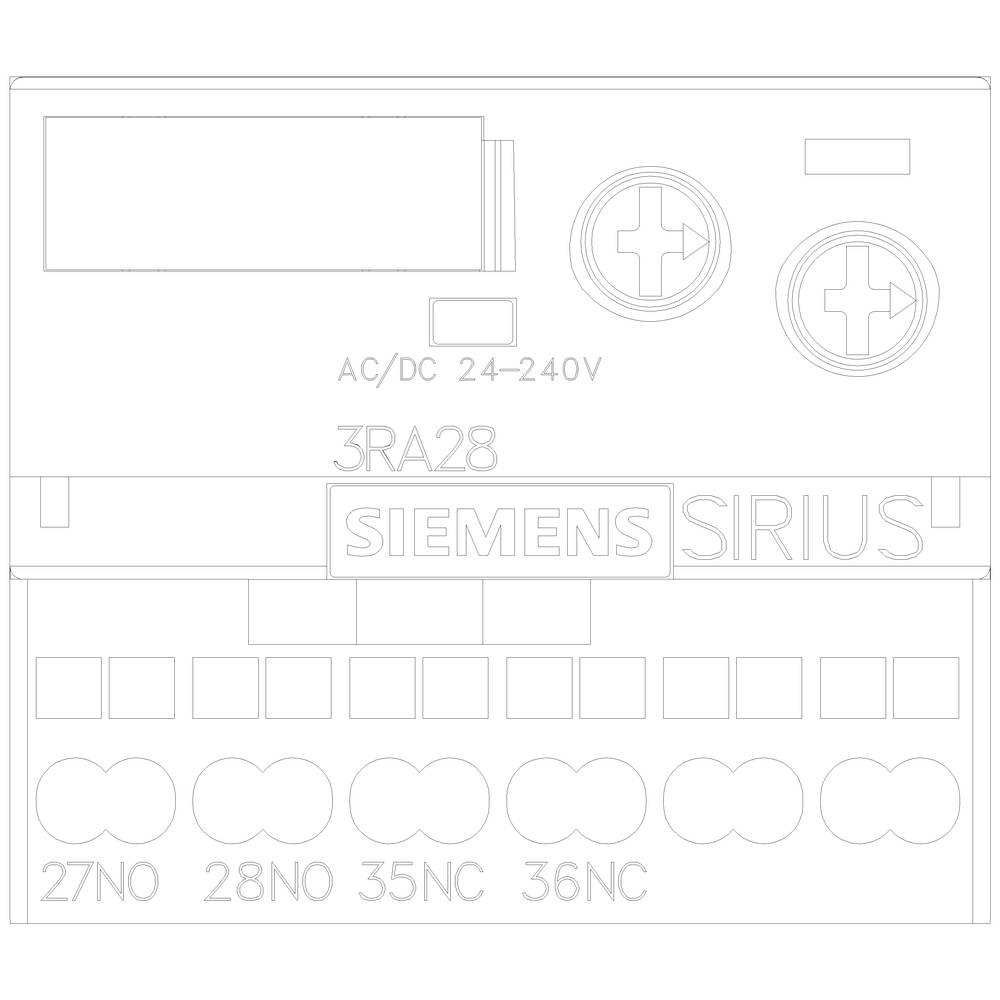

Ein Schaltrelais mit der Aufschrift '3RA28' und 'Siemens Sirius', geeignet für AC/DC 24-240V, zeigt Anschlussklemmen und Schalter.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Ausführung

Multifunktional

Funktionen

Ansprechverzögerung

Betriebsspannung min.

24 V

Betriebsspannung max.

240 V

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 85.06 / Stück)

CHF 85.06

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter, elektron. verzögert, ansprechverz. Relais 1Ö+1S

Anlaßumschalter,Ansprechverzögerer,Anzugsverzögerer,Einschaltverzögerer,Hiflsschalter,Kontaktblock,SIRIUS,Schalter,Verzögerer,Verzögerungszeitschalter

Technische Daten

Elektronisch zeitverzögerter Hilfsschalter, ansprechverzögert, Relais 1 Ö + 1 S, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Federzuganschluss, frontseitig aufschnappbar auf Schütze 3RT20 und Hilfsschütze 3RH2

Produkt-Art: Hilfsschalter

Typ: 3RA2813-2FW10

Ausführung: Multifunktional

Anschluss: Federzuganschluss

Funktionen: Ansprechverzögerung

Betriebsspannung min.: 24 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 24 - 240 V

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Zeitbereich (min.): 0.05 s

Zeitbereich (max.): 100 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 45 mm

Höhe: 38 mm

Tiefe: 74 mm

Abm.: (B x H x T) 45 x 38 x 74 mm

Inhalt: 1 St.

RoHS-konform: Ja

: elektronisch

: 0

: 0

: 0

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Ausführung

Anschluss

Produkt-Art

Funktionen

Kontaktart

Betriebsspannung max.

Siemens 3RA28132FW10 3RA2813-2FW10 Hilfsschalter Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Bestell-Nr.:1746549

Dieser Artikel

Multifunktional

Federzuganschluss

Hilfsschalter

Ansprechverzögerung

1 Wechsler

240 V

Siemens 3RA28311DH10 3RA2831-1DH10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s

Bestell-Nr.:1699414

Multifunktional

Zeitrelais

Ansprechverzögerung

240 V

Siemens 3RA28312DH10 3RA2831-2DH10 Zeitrelais 1 St. Zeitbereich: 0.05 - 100 s

Bestell-Nr.:1699415

Federzuganschluss

Zeitrelais

Ansprechverzögerung

240 V

Siemens 3RA28142FW10 3RA2814-2FW10 Hilfsschalter Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Öffner Piece

Bestell-Nr.:1704935

Multifunktional

Federzuganschluss

Hilfsschalter

Rückfallverzögerung

1 Öffner

240 V

Siemens 3RA28111CW10 3RA2811-1CW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s

Bestell-Nr.:1746543

Multifunktional

Zeitrelais

Ansprechverzögerung

240 V

Siemens 3RA28112CW10 3RA2811-2CW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Bestell-Nr.:1746544

Multifunktional

Federzuganschluss

Zeitrelais

Ansprechverzögerung

1 Wechsler

240 V

Siemens 3RA28121DW10 3RA2812-1DW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s Piece

Bestell-Nr.:1746545

Multifunktional

Schraubklemme

Zeitrelais

Rückfallverzögerung

240 V

Siemens 3RA28122DW10 3RA2812-2DW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s Piece

Bestell-Nr.:1746546

Multifunktional

Federzuganschluss

Zeitrelais

Rückfallverzögerung

240 V

Siemens 3RA28131AW10 3RA2813-1AW10 Hilfsschalter 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Bestell-Nr.:1746547

Hilfsschalter

Ansprechverzögerung

1 Wechsler

240 V

Siemens 3RA28132AW10 3RA2813-2AW10 Hilfsschalter 24 V 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Bestell-Nr.:1746548

Federzuganschluss

Hilfsschalter

Ansprechverzögerung

1 Wechsler

Dokumente & Downloads

Datenblatt

Datenblatt 1746549 Siemens 3RA28132FW10 3RA2813-2FW10 Hilfsschalter Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746549 Siemens 3RA28132FW10 3RA2813-2FW10 Hilfsschalter Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Beschreibung

Elektronisch zeitverzögerter Hilfsschalter, ansprechverzögert, Relais 1 Ö + 1 S, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Federzuganschluss, frontseitig aufschnappbar auf Schütze 3RT20 und Hilfsschütze 3RH2 Elektronisch verzögerter Hilfsschalter SIRIUS 3RA28 für das zeitverzögerte Schalten nachfolgender Stromkreise zum Anbau an Schütze 3RT2 und Hilfsschütze 3RH2.
Die elektronisch verzögerten Hilfsschalter bieten eine hohe Einstellgenauigkeit durch umschaltbare Zeitbereiche und verfügen über eine integrierte elektrische Verriegelung und einen werkseitig integrierten Varistor (Schutzbeschaltung). Das einfache und werkzeuglose Aufstecken ermöglicht die Realisierung steuerungsunabhängiger Zeitfunktionen ohne zusätzliche Verdrahtung. Dadurch vermeiden Sie Verdrahtungsfehler und reduzieren Sie die Prüfkosten. Durch den frontseitigen Anbau an die Geräte sparen Sie Platz auf der Hutschiene. Die Geräte sind dank internationaler Approbationen (z.B. IEC, CCC, UL/CSA) weltweit einsetzbar.
Die elektronisch verzögerten Hilfsschalter sind für Schütze 3RT2 und Hilfsschalter 3RH2 in Baugröße S00 bis S3 erhältlich. Lieferbar mit flexiblem Weitspannungsbereich AC/DC 24-240 V, wählbaren Ausgängen 1 S + 1 Ö oder 1 W und in Schraub- oder Federzuganschlusstechnik.
Für die elektronisch verzögerten Hilfsschalter stehen Verdrahtungsbausätze sowie eine plombierbare Abdeckung zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.
