Siemens 3RA28132AW10 3RA2813-2AW10 Hilfsschalter 24 V 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Elektronisches Gerät von Siemens, wahrscheinlich ein Schaltgerät oder Relais, mit Anschlüssen für 24-240V AC/DC und Modellnummer 3RA2813.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Reihen von elektrischen Komponenten und Kabeln, verwendet zur Steuerung und Verteilung von Energie.

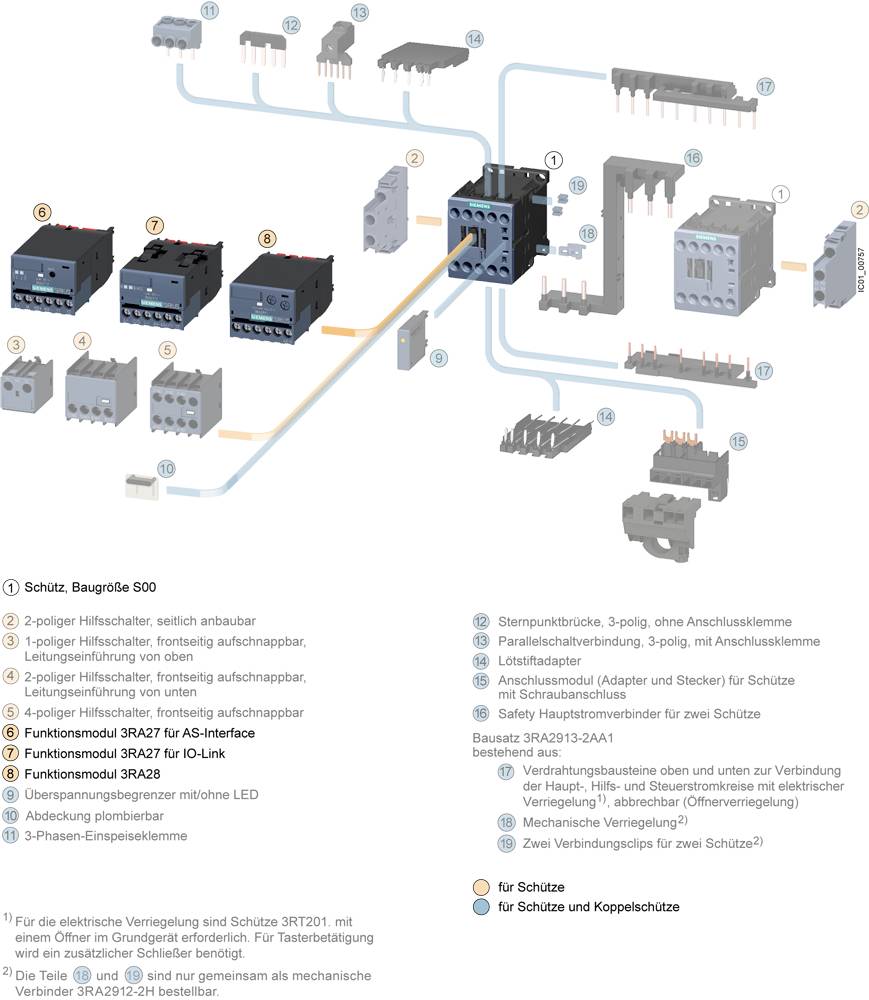

'Diagramm zeigt verschiedene Schütz- und Funktionsmodule mit Verbindungsoptionen und Funktionen. Enthält detaillierte Beschreibungen der einzelnen Komponenten.'

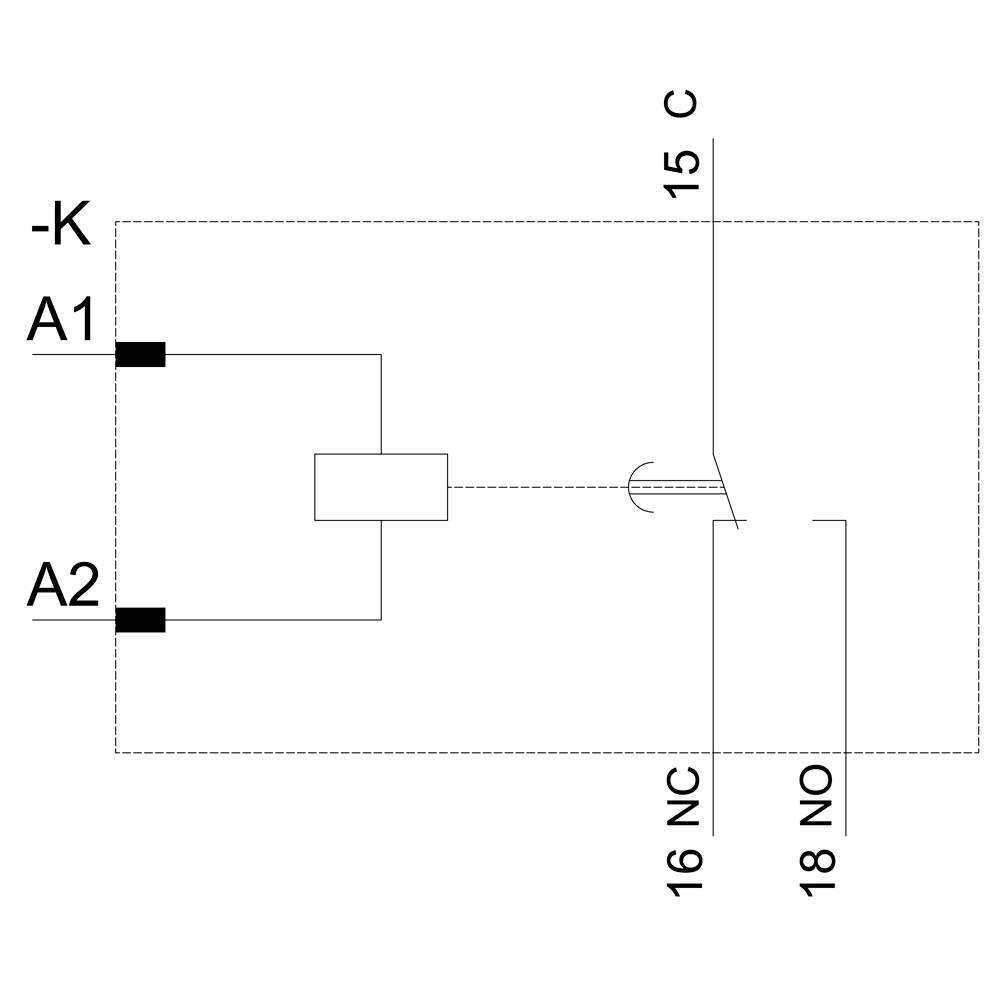

'Schematische Darstellung eines Relais: Spulenanschlüsse A1, A2. Kontakte: 15 C, 16 NC, 18 NO. Verbindung und Schaltermechanismus gezeigt.'

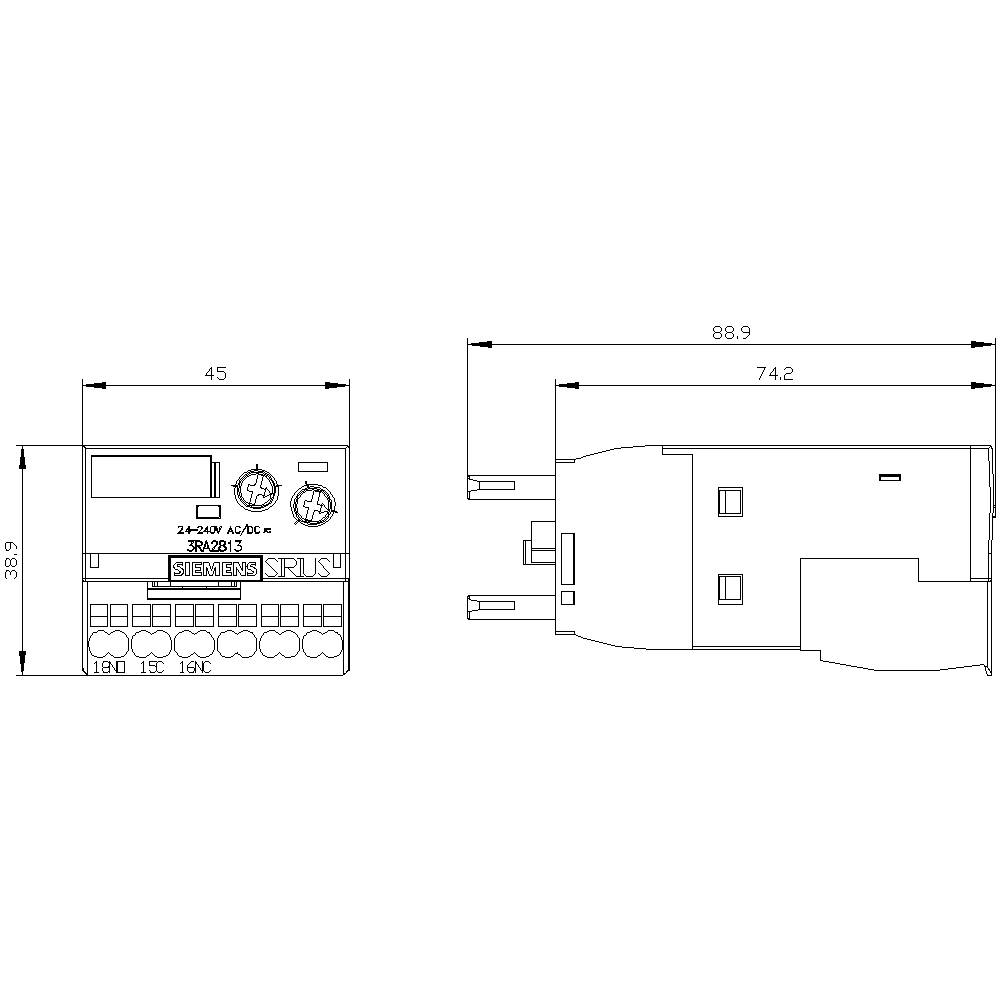

Technische Zeichnung eines elektronischen Geräts mit Abmessungen: 45 mm Breite, 88,9 mm Länge, 74,2 mm Höhe. Komponenten und Anschlüsse sichtbar.

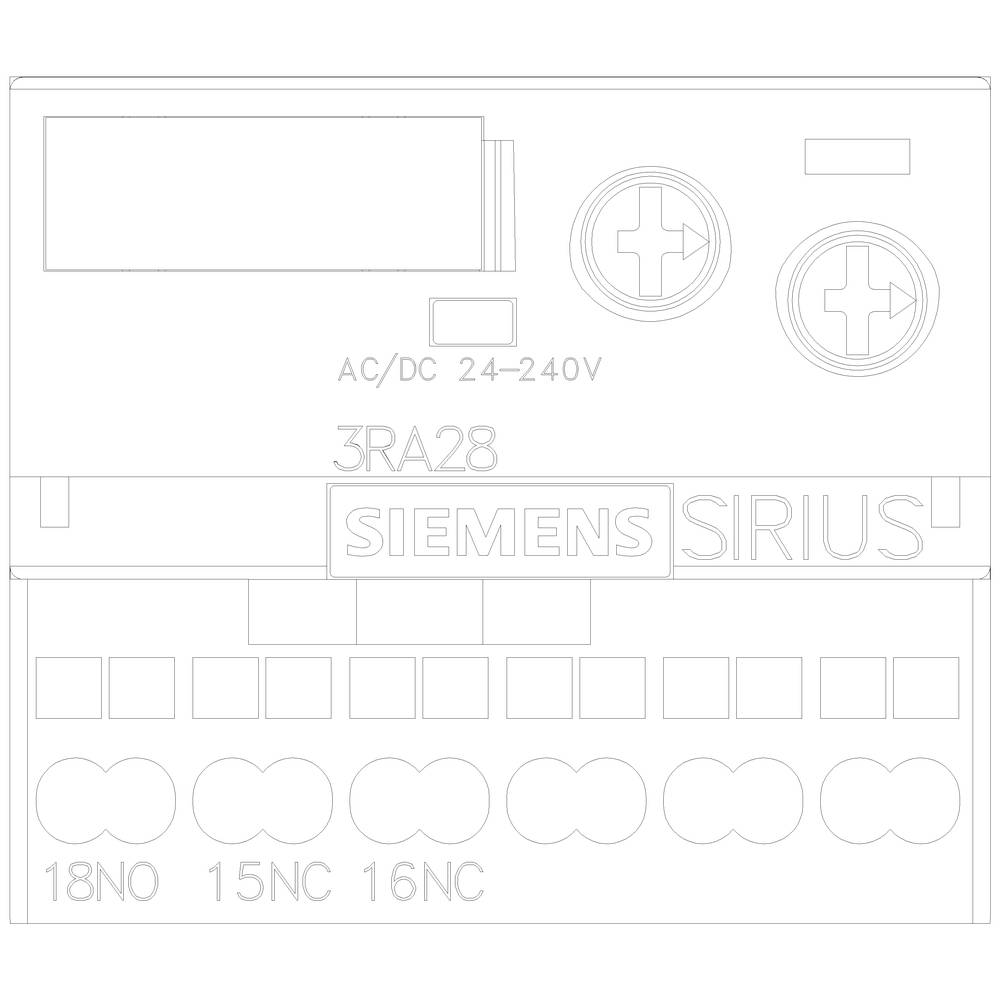

Ein Siemens Sirius Schütz, Modell 3RA28, für AC/DC 24-240V. Zeigt Anschlüsse: 18NO, 15NC, 16NC.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Funktionen

Ansprechverzögerung

Betriebsspannung

24 V

Kontaktart

1 Wechsler

Typ

3RA2813-2AW10

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 81.36 / Stück)

CHF 81.36

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter, elektron. verzögert, ansprechverz. Relais 1W

Anlaßumschalter,Ansprechverzögerer,Anzugsverzögerer,Einschaltverzögerer,Hiflsschalter,Kontaktblock,SIRIUS,Schalter,Verzögerer,Verzögerungszeitschalter

Technische Daten

Produkt-Art: Hilfsschalter

Typ: 3RA2813-2AW10

Anschluss: Federzuganschluss

Funktionen: Ansprechverzögerung

Betriebsspannung: 24 V

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 240 V DC/AC

Zeitbereich (min.): 0.05 s

Zeitbereich (max.): 100 s

Zeitbereich(e): 100 s (value.1402885)

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 45 mm

Höhe: 38 mm

Tiefe: 74 mm

Abm.: (B x H x T) 45 x 38 x 74 mm

Inhalt: 1 St.

RoHS-konform: Ja

: elektronisch

: 0

: 0

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746548 Siemens 3RA28132AW10 3RA2813-2AW10 Hilfsschalter 24 V 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746548 Siemens 3RA28132AW10 3RA2813-2AW10 Hilfsschalter 24 V 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Beschreibung

Elektronisch zeitverzögerter Hilfsschalter, ansprechverzögert, Relais: 1 W, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Federzuganschluss, frontseitig aufschnappbar auf Schütze 3RT20 und Hilfsschütze 3RH2 Elektronisch verzögerter Hilfsschalter SIRIUS 3RA28 für das zeitverzögerte Schalten nachfolgender Stromkreise zum Anbau an Schütze 3RT2 und Hilfsschütze 3RH2.
Die elektronisch verzögerten Hilfsschalter bieten eine hohe Einstellgenauigkeit durch umschaltbare Zeitbereiche und verfügen über eine integrierte elektrische Verriegelung und einen werkseitig integrierten Varistor (Schutzbeschaltung). Das einfache und werkzeuglose Aufstecken ermöglicht die Realisierung steuerungsunabhängiger Zeitfunktionen ohne zusätzliche Verdrahtung. Dadurch vermeiden Sie Verdrahtungsfehler und reduzieren Sie die Prüfkosten. Durch den frontseitigen Anbau an die Geräte sparen Sie Platz auf der Hutschiene. Die Geräte sind dank internationaler Approbationen (z.B. IEC, CCC, UL/CSA) weltweit einsetzbar.
Die elektronisch verzögerten Hilfsschalter sind für Schütze 3RT2 und Hilfsschalter 3RH2 in Baugröße S00 bis S3 erhältlich. Lieferbar mit flexiblem Weitspannungsbereich AC/DC 24-240 V, wählbaren Ausgängen 1 S + 1 Ö oder 1 W und in Schraub- oder Federzuganschlusstechnik.
Für die elektronisch verzögerten Hilfsschalter stehen Verdrahtungsbausätze sowie eine plombierbare Abdeckung zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.
