Siemens 3RH2911-2HA12 Hilfsschalterblock steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Ein elektrisches Schaltgerät mit mehreren Anschlüssen. Die oberen Anschlüsse sind mit 'NC', der mittlere mit 'NO' beschriftet. Ein Schalter ist sichtbar.

Abbildung ähnlich

Elektrische Schalttafel mit geöffnetem Gehäuse zeigt Kabel und Schaltungen. Regennasses Glas reflektiert Maschinen im Hintergrund.

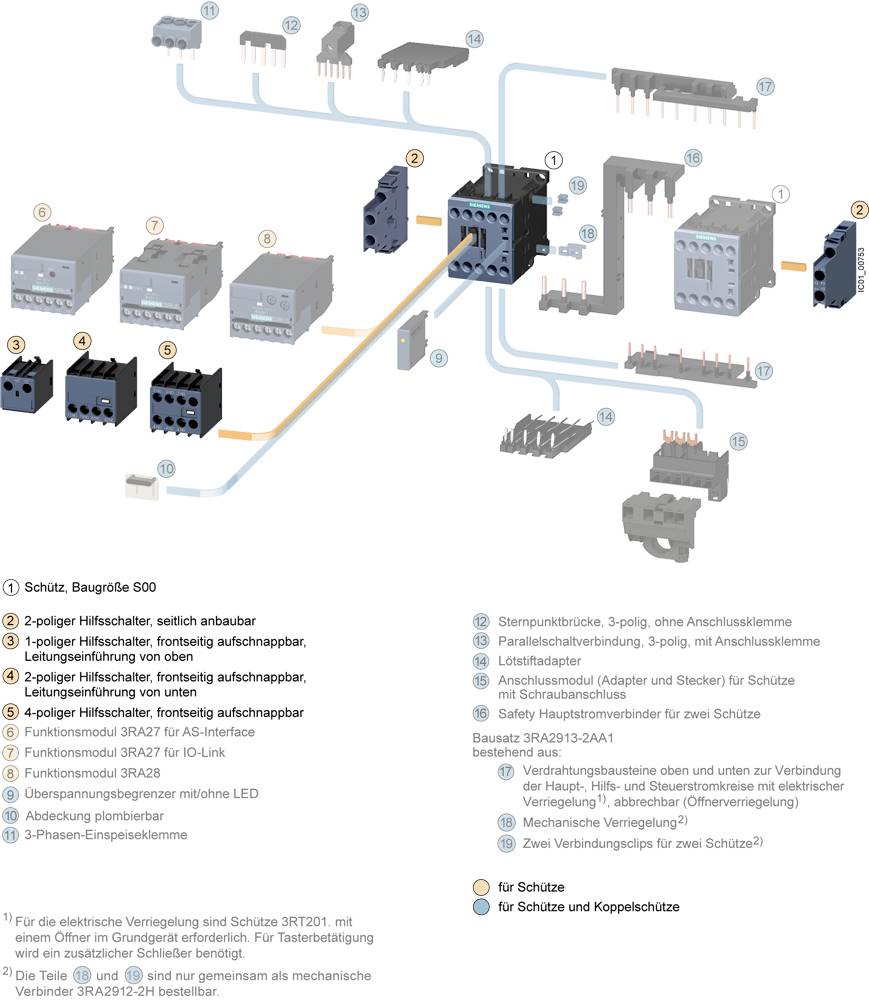

Eine Übersicht zeigt verschiedene Hilfsschalter und Zubehörteile für Schütze. Hauptmerkmale und Anschlusspunkte sind nummeriert.

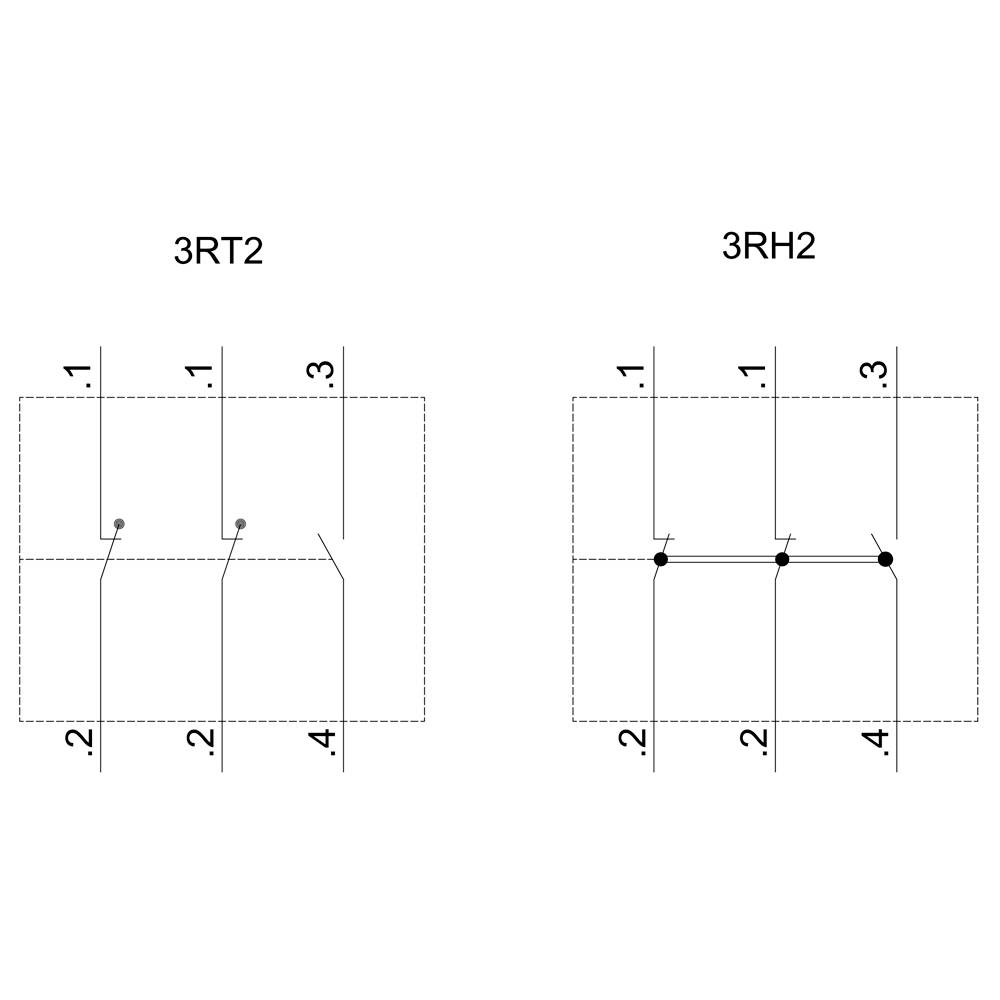

Schaltplan mit zwei Symbolen: Links '3RT2' zeigt drei vertikale Linien mit Verbindungen; rechts '3RH2' hat vier Linien mit Querverbindungen.

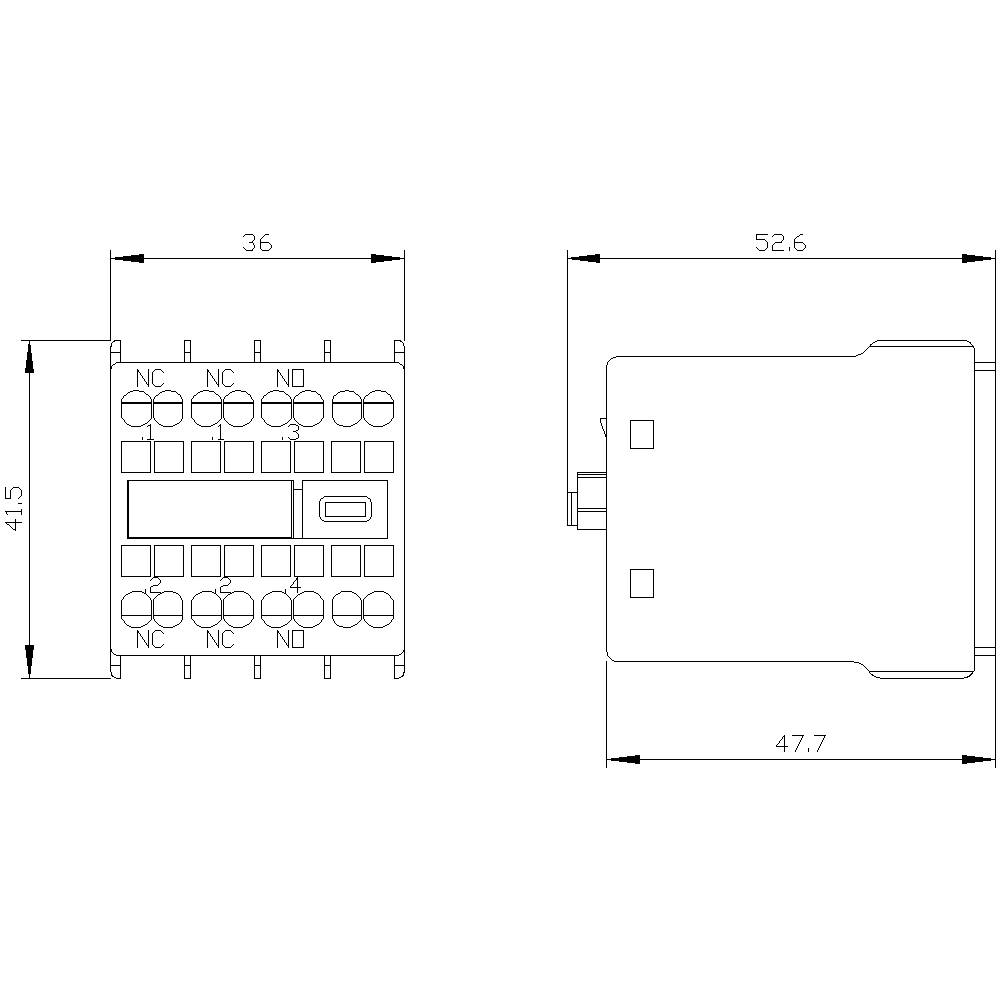

Technische Zeichnung eines elektronischen Bauteils mit Maßen: 36 mm x 41,5 mm und 52,6 mm x 47,7 mm. Zeigt Pins und Anschlüsse.

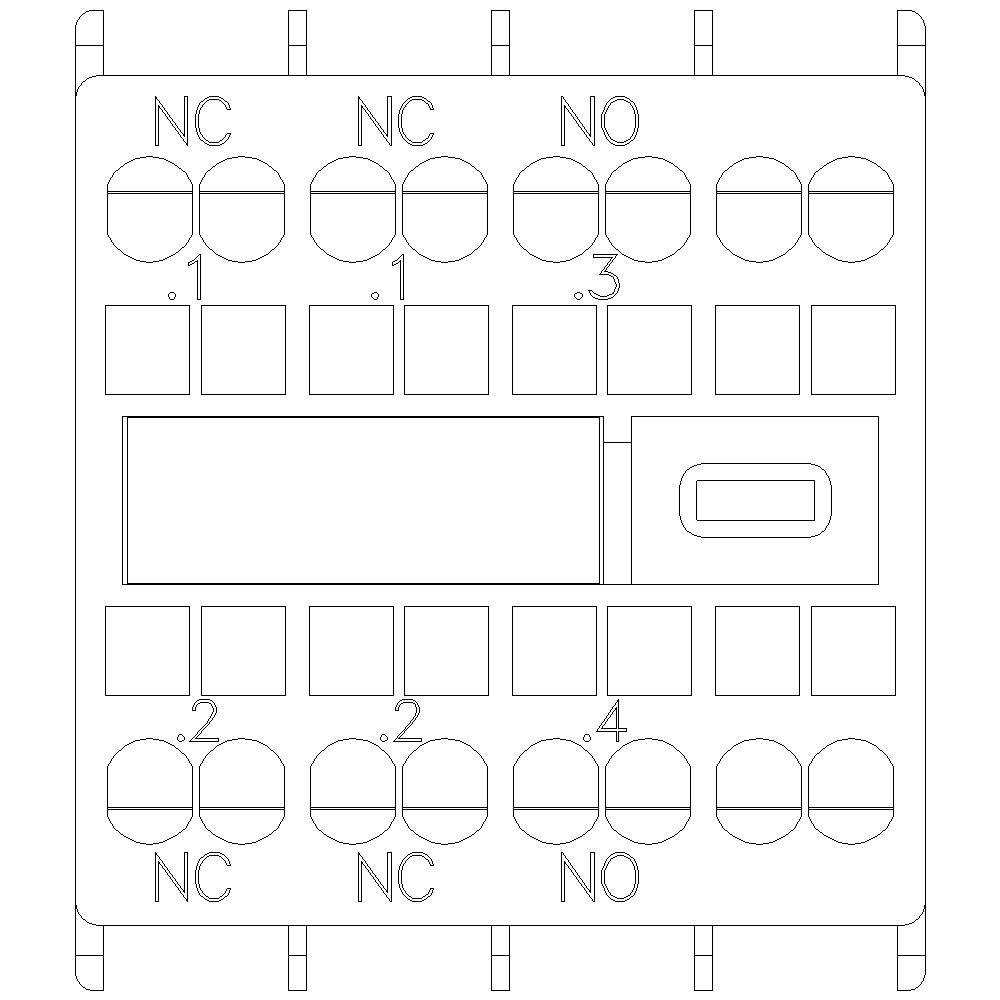

Technische Zeichnung eines Relais mit Anschlüssen. Oben NC, unten NO markiert. Gefühlte 12-pinnige Kontakte, relevante Bauteile hervorgehoben.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalterblock

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2911-2HA12

Dauerstrom (max.)

6 A

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

2 Stück

Anzahl

Stück

Gesamt (CHF 18.46 / Stück)

CHF 18.46

zzgl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 1S+2Ö Strombahnen:1Ö, 1S für Hilfs-/Motorschütze S00/S0

1, 2, 6 A, Federzuganschluss, aufsteckbar, sonstige, ohne

Unser Service für Sie

Technische Daten

Baugröße: S00, S0, S2, S3

Verpackungsart: Piece

Produkt-Art: Hilfsschalterblock

Typ: 3RH2911-2HA12

Dauerstrom (max.): 6 A

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: steckbar

Montageart: Schnappbefestigung

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 41.5 mm

Tiefe: 47.7 mm

Abm.: (B x H x T) 36 x 41.5 x 47.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

: sonstige

: aufsteckbar

: ohne

: 6 A

: Federzuganschluss

: 0

: 2

: 1

: 0

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1699249 Siemens 3RH2911-2HA12 Hilfsschalterblock steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699249 Siemens 3RH2911-2HA12 Hilfsschalterblock steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschalter, frontseitig, 1 S + 2 Ö, .1/.2, .1/.2, .3/.4, --/--, Strombahn: 1 Ö, 1 Ö, 1 S, --, Federzuganschluss, für Schütze 3RT2 und Hilfsschütze 3RH2 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschalterblock 1S+2Ö,Bgr.S00,S0 3RH2911-2HA12, Verpackungseinheit: 1 Stk., EAN: 4011209829602

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
