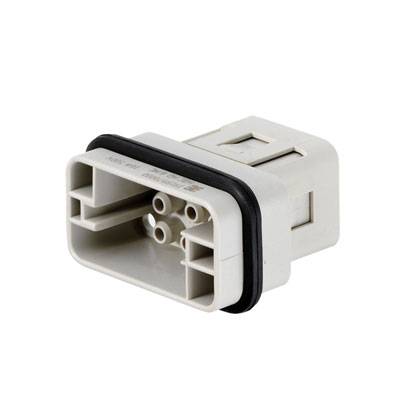

Weidmüller 1919970000 Insert mâle RockStar® HDC HQ 8 + PE à sertir 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert mâle
Connexion
à sertir
Série
RockStar® HDC HQ
Spécificités
avec alliage de cuivre
Nombre total de pôles
8 + PE
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 14.95 / pièce(s))
CHF 14.95
Prix TVA incl.
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Insert mâle
- HDC HQ 8 MC
Caractéristiques techniques
- Poids net: 18 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 22,4 mm
- hauteur : 38,5 mm
- profondeur : 41,6 mm
- longueur culot : 41,6 mm
- taille : HQ
- série :
- tension de référence HQ (DIN en 61984) :
- 500 V tension de mesure selon UL/CSA :
- 600 V AC/DC tension nominale (DIN en 61984) : 6 kV
- courant nominal (DIN en 61984) :
- 16 A classe de inflammabilité UL 94: V-0
- résistance de passage: ≤ 2mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et qualifié pour les chemins de fer)
- groupe d'isolation: IIIa
- cycles de branchement AG: ≥ 500
- cycles de branchement au: ≥ 500
- type de raccordement PE: Raccord à sertir
- section de raccordement de conducteur AWG (PE), max.: AWG 12
- section de raccordement de raccordement de conducteur (PE), min.: AWG 20
- longueur de dénudage: 7,5 mm
- 7,5 mm hauteur connecteur : 38,5 mm
- Type de produit
Insert mâle
- Série
RockStar® HDC HQ
- Spécificités
avec alliage de cuivre
- Connexion
à sertir
- Nombre total de pôles
8 + PE
- Section du conducteur (max.)
4 mm²
- Nombre de pôles
8
- Section du conducteur (min.)
0.5 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
22.4
38.5 mm
41.6 mm
500 V
8
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
VRAI
Other copper alloys
16 A
Thermoplastic
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 254861 Weidmüller 1919970000 Insert mâle RockStar® HDC HQ 8 + PE à sertir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 254861 Weidmüller 1919970000 Insert mâle RockStar® HDC HQ 8 + PE à sertir 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
