Name: Telegärtner 100023303 100023303 Connecteur BNC mâle, droit 50 Ω 1 pc(s)
Brand: Telegärtner
SKU: 1366268
Availability: InStock

Connecteur BNC et douille pour raccorder des câbles coaxiaux. Composant principal : corps cylindrique en métal avec bord cannelé.

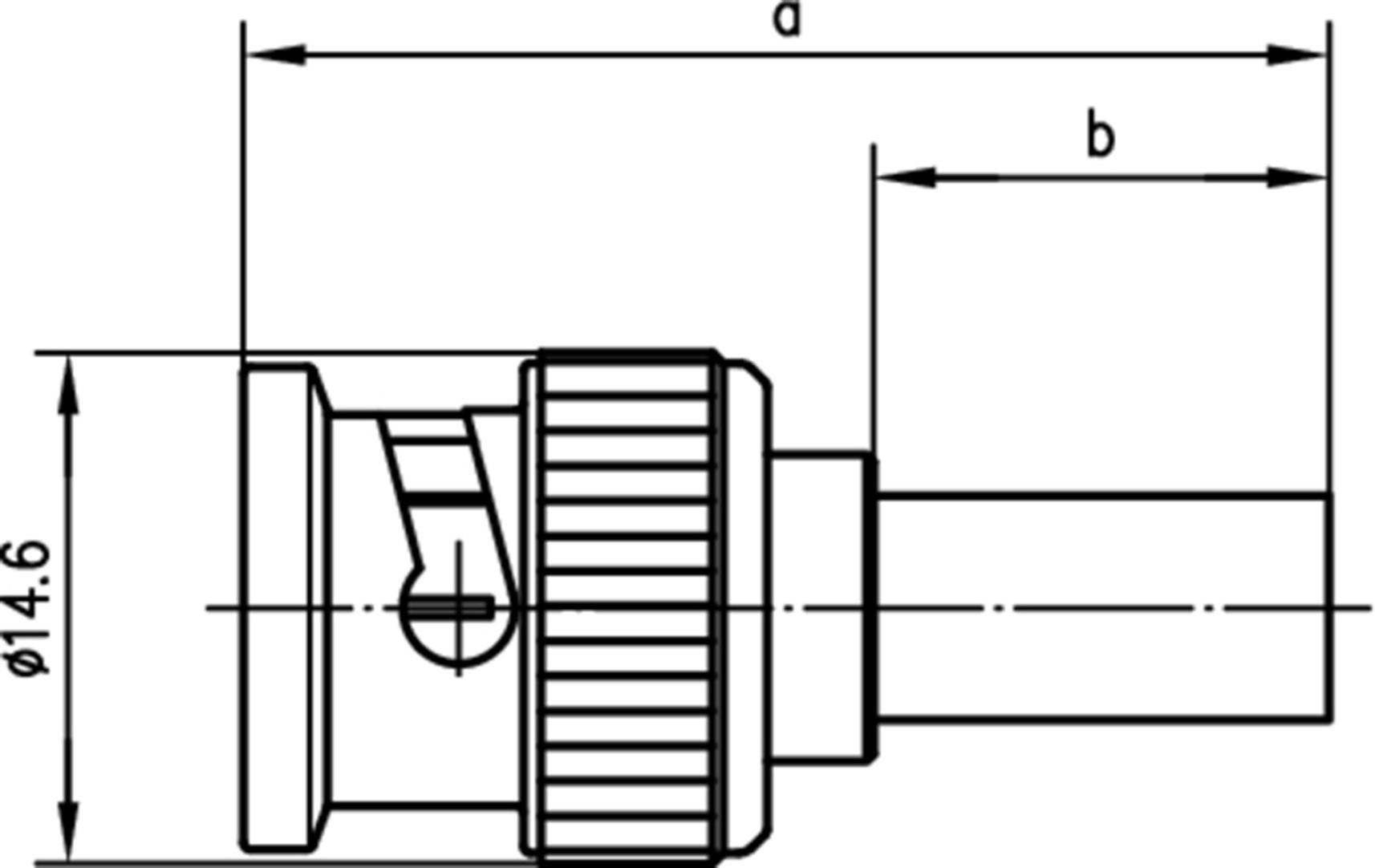

Dessin technique d'un connecteur avec dimensions : Diamètre 14,6. Les pièces sont étiquetées 'a' et 'b'.

1/2

Photo non contractuelle

Groupe de câbles

RG 142 B/U

Type de produit

Connecteur BNC

Forme

mâle, droit

Impédance

50 Ω

Connexion

à sertir

Fiche technique (PDF)

Livraison le mer. 14 octobre

69 pièce(s)

Nombre

pièce(s)

Total (CHF 5.30 / pièce(s))

CHF 6.20

-15 %

CHF 5.30

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Adaptateur BNC

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

Groupe de câbles: RG 142 B/U

Type de produit: Connecteur BNC

Forme: mâle, droit

Impédance: 50 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 5 mm

Fréquence (max.): 4 GHz

Matériau boîtier: laiton nickelé

Référence fabricant: 100023303

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -40 à +155 °C

Type: 100023303

Type de fermeture: à baïonnette

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Kabelgruppe

Anschluss

Impedanz

Bauform

Kabel-Ø

Produkt-Art

Telegärtner 100023303 100023303 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366268

Livraison le mer. 14 octobre

69 pièce(s)Conrad Electronic

Ce produit

RG 142 B/U

Crimpen

50 Ω

Stecker, gerade

5 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 5.30^*

Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Code produit :1366643

Livraison le mer. 14 octobre

4 pièce(s)Conrad Electronic

RG 316/U

Schrauben

50 Ω

Stecker, gewinkelt

2.70 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

Telegärtner 100023304 100023304 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Code produit :1090886

Livraison le mer. 14 octobre

99 pièce(s)Conrad Electronic

RG 316/U

Crimpen

50 Ω

Stecker, gewinkelt

2.60 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 8.70^*

Telegärtner 100023305 100023305 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090850

Livraison le mer. 14 octobre

27 pièce(s)Conrad Electronic

RG 58

Crimpen

50 Ω

Stecker, gerade

4.95 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 4.40^*

Telegärtner 100023312 100023312 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090849

Livraison le mer. 14 octobre

24 pièce(s)Conrad Electronic

RG 316

Crimpen

50 Ω

Stecker, gerade

2.60 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 3.80^*

Telegärtner 100023314 100023314 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366772

Livraison le lun. 19 octobre

Conrad Electronic

G 022 32

Crimpen

50 Ω

Stecker, gerade

3 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 8.40^*

Telegärtner 100023316 100023316 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090844

Livraison le mer. 14 octobre

43 pièce(s)Conrad Electronic

H155

Crimpen

50 Ω

Stecker, gerade

5.90 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 4.40^*

Telegärtner 100023319 100023319 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090847

Bientôt disponible

Conrad Electronic

RG 213

Crimpen

50 Ω

Stecker, gerade

10.30 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

Telegärtner 100023320 100023320 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366785

Livraison le mer. 14 octobre

51 pièce(s)Conrad Electronic

RG 214/U

Crimpen

50 Ω

Stecker, gerade

10.80 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Telegärtner 100023321 100023321 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090845

Livraison le mer. 14 octobre

58 pièce(s)Conrad Electronic

LMR 400

Crimpen

50 Ω

Stecker, gerade

10.30 mm

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1366268 Telegärtner 100023303 100023303 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1366268 Telegärtner 100023303 100023303 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.
