Name: TDK ACM4520-421-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Inductance CMS SMD-2 1.1 µH 55 mΩ 420 Ω 2.4 A 1 pc(
Brand: TDK
SKU: 3555221
Availability: SoldOut

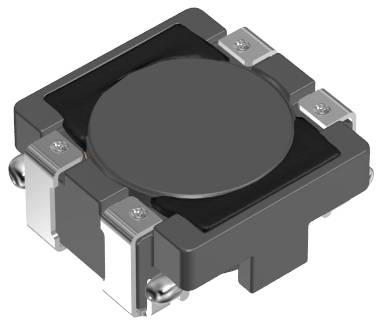

Un modèle rendu en 3D d'un petit composant électronique carré avec une zone centrale circulaire et quatre fixations de vis visibles aux coins.

Type de produit

Inductance

Type de construction

CMS

L (N)

1.1 µH

Résistance

55 mΩ

Température max.

85 °C

Fiche technique (PDF)

Indisponible

Total (CHF 1.05 / pièce(s))

CHF 1.05

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

TDK Adultes/Filtres en mode commun ACM4520-421-2P-T000

Filtre en mode commun à puce pour les applications à courants élevés.
Chaque série offre une excellente impédance en commun et une réduction du bruit dans un boîtier compact.
Grâce au profil plat et à la petite taille, il convient de manière optimale pour le montage en surface.
Plage de températures de fonctionnement : -40 à +85 °C
Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

2 lignes
Tape & Reel

Type de produit: Inductance

Type de construction: CMS

Forme de construction: SMD-2

L (N): 1.1 µH

Impédance à 25 MHz: 180 Ω

Impédance à 100 MHz: 420 Ω

Résistance: 55 mΩ

Tension nominale: 50 V/DC

Courant nominal: 2.4 A

Matériau: Ferrite

Longueur: 4.7 mm

Largeur: 4.5 mm

Hauteur: 2 mm

Température min.: -40 °C

Température max.: 85 °C

Poids: 0.14

Emballage industriel: oui

Contenu: 1 pc(s)

Dim.: (L x l x H) 4.7 x 4.5 x 2 mm

Conforme à la norme RoHS: oui

Type: Gleichtaktdrosseln/Filter für Stromleitungen

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Impedanz bei 100 MHz

Bauart

Induktivität (L)

Widerstand

Max. Temperatur

TDK ACM4520-421-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD SMD-2 1.1 µH 55 mΩ 420 Ω 2.4 A 1 St.

Code produit :3555221

Indisponible

Conrad Electronic

Ce produit

420 Ω

SMD

1.1 µH

55 mΩ

85 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 1.05^*

TDK ACM1211-701-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Drossel Common mode SMD 1.33 µH 6 mΩ 700 Ω 8 A 1 St. Single

Code produit :3555213

Livraison le jeu. 22 octobre

92 pièce(s)Conrad Electronic

700 Ω

SMD

1.33 µH

6 mΩ

85 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 1.75^*

TDK ACM12V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Drossel Common mode SMD 7.6 µH 6 mΩ 700 8 A 1 St. Piece

Code produit :3555214

Livraison le jeu. 22 octobre

95 pièce(s)Conrad Electronic

700

SMD

7.6 µH

6 mΩ

125 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 1.75^*

TDK ACM1513-551-2PL-TLHF Gleichtaktdrosseln/Filter für Stromleitungen Drossel Common mode SMD 1.1 µH 4 mΩ 550 Ω 10 A 1 St. Piece

Code produit :3555215

Livraison le jeu. 22 octobre

96 pièce(s)Conrad Electronic

550 Ω

SMD

1.1 µH

4 mΩ

85 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 1.75^*

TDK ACM2012-900-2P-T001 Gleichtaktdrosseln/Filter für Stromleitungen Drossel Common mode SMT 0805 220 nH 90 Ω 400 mA 1 St. Single

Code produit :3555216

Livraison le jeu. 22 octobre

90 pièce(s)Conrad Electronic

90 Ω

SMT

220 nH

105 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 0.65^*

TDK ACM7060-701-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD 2824 1.5 µH 15 mΩ 700 Ω 4 A 1 St.

Code produit :3555224

Livraison le jeu. 22 octobre

95 pièce(s)Conrad Electronic

700 Ω

SMD

1.5 µH

15 mΩ

85 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 1.60^*

TDK ACM70V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD 2824 7.5 µH 15 mΩ 700 Ω 4 A 1 St.

Code produit :3555225

Livraison le jeu. 22 octobre

74 pièce(s)Conrad Electronic

700 Ω

SMD

7.5 µH

15 mΩ

125 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 2.25^*

TDK ACM90V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMD 6.9 mH 700 Ω 5 A 1 St. Tape on Mini reel

Code produit :3555227

Livraison le jeu. 22 octobre

90 pièce(s)Conrad Electronic

700 Ω

SMD

6.9 mH

125 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 2.45^*

TDK ACM1211-102-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen Drossel Hochstrom 33.7 µH 14 mΩ 6 A 1 St. Piece

Code produit :3555212

Indisponible

Conrad Electronic

33.7 µH

14 mΩ

85 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 1.75^*

TDK ACM2520-102-2P-T002 Gleichtaktdrosseln/Filter für Stromleitungen Drossel SMT 2.16 µH 900 mΩ 1000 Ω 200 mA 1 St.

Code produit :3555217

Indisponible

Conrad Electronic

1000 Ω

SMT

2.16 µH

900 mΩ

85 °C

pièce(s)

Min.: 1

Multiples: 1

CHF 0.85^*
