Name: TDK ACM4520-231-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Inductance CMS 1808 600 nH 50 mΩ 230 2.6 A 1 pc(s)
Brand: TDK
SKU: 3555220
Availability: SoldOut

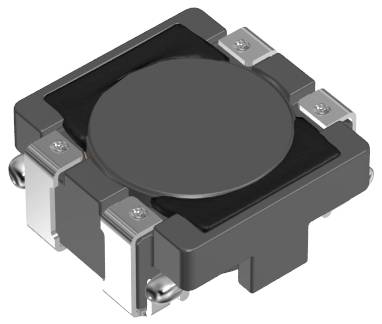

Un composant électronique noir et argenté avec une caractéristique cylindrique centrale et des bords anguleux, probablement utilisé dans des assemblages de circuits.

Type de produit

Inductance

Type de construction

CMS

L (N)

600 nH

Résistance

50 mΩ

Température max.

85 °C

Fiche technique (PDF)

Indisponible

Total (CHF 1.05 / pièce(s))

CHF 1.05

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

TDK ACM4520-231-2P-T000

Filtre en mode commun à puce pour les applications à courants élevés.
Chaque série offre une excellente impédance en commun et une réduction du bruit dans un boîtier compact.
Grâce au profil plat et à la petite taille, il convient de manière optimale pour le montage en surface. Plage de températures de fonctionnement : -40 à +85 °C
Mode mode mode mode mode
Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

2 lignes

Type de produit: Inductance

Type de construction: CMS

Forme de construction: 1808

L (N): 600 nH

Impédance à 100 MHz: 230

Fréquence: 100 MHz

Fréquence de test: 100 MHz

Fréquence de mesure: 100 MHz

Résistance: 50 mΩ

Tension nominale: 50 V/DC

Courant nominal: 2.6 A

Matériau: Ferrite

Longueur: 4.7 mm

Largeur: 4.5 mm

Hauteur: 2 mm

Température min.: -40 °C

Température max.: 85 °C

Poids: 0.14 g

Contenu: 1 pc(s)

Dim.: (L x l x H) 4.7 x 4.5 x 2 mm

Conforme à la norme RoHS: oui

Type: Gleichtaktdrosseln/Filter für Stromleitungen
