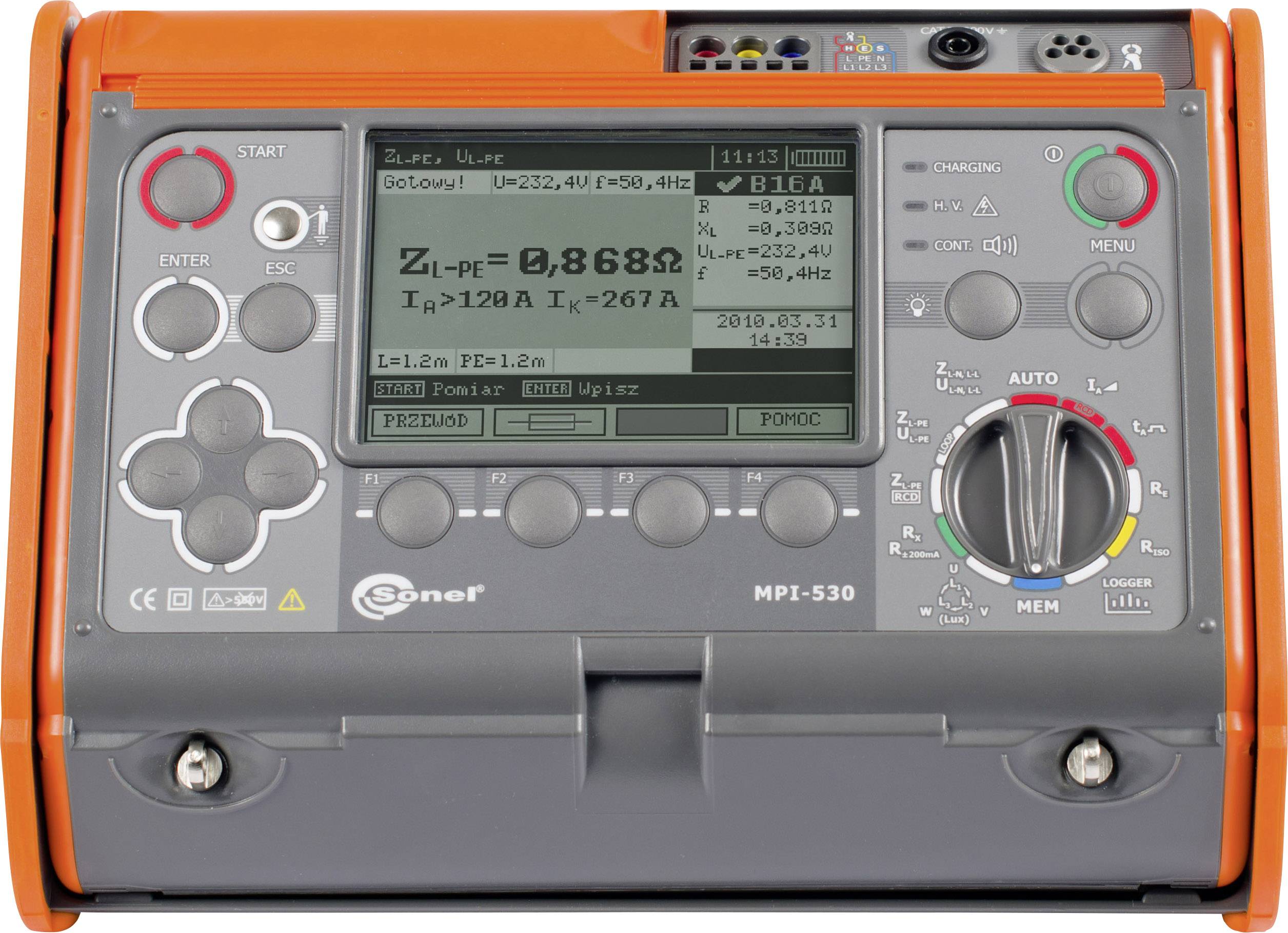

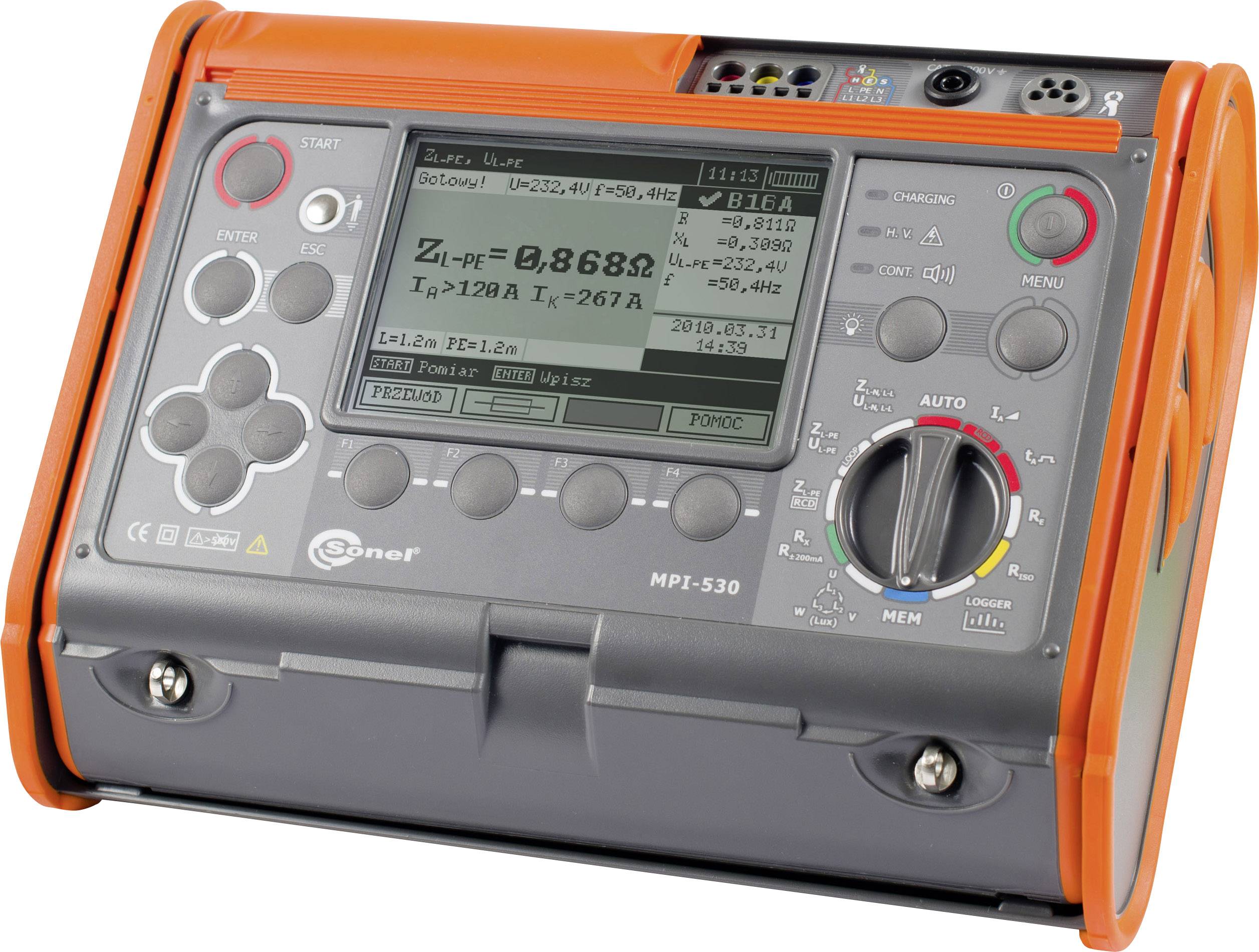

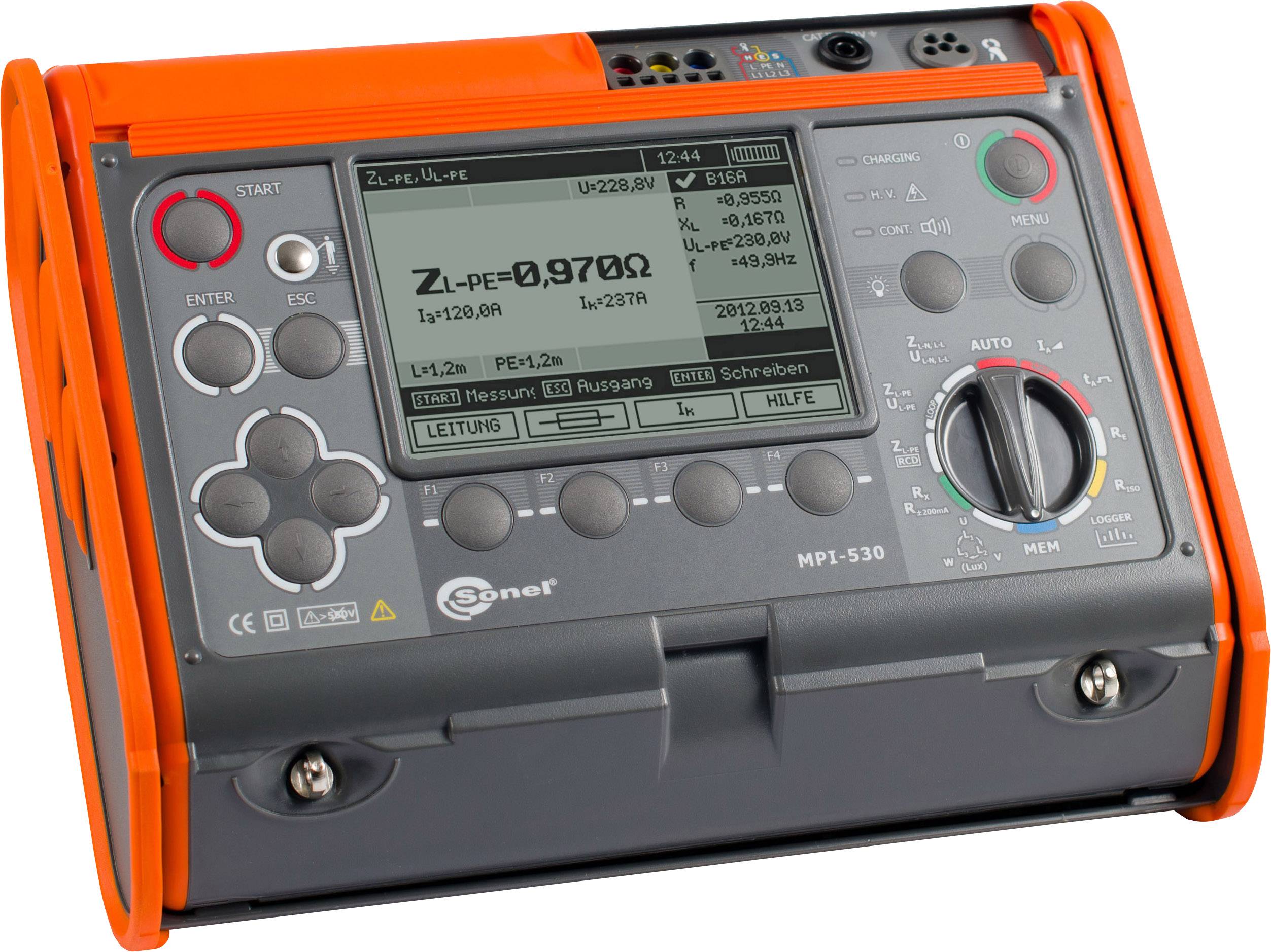

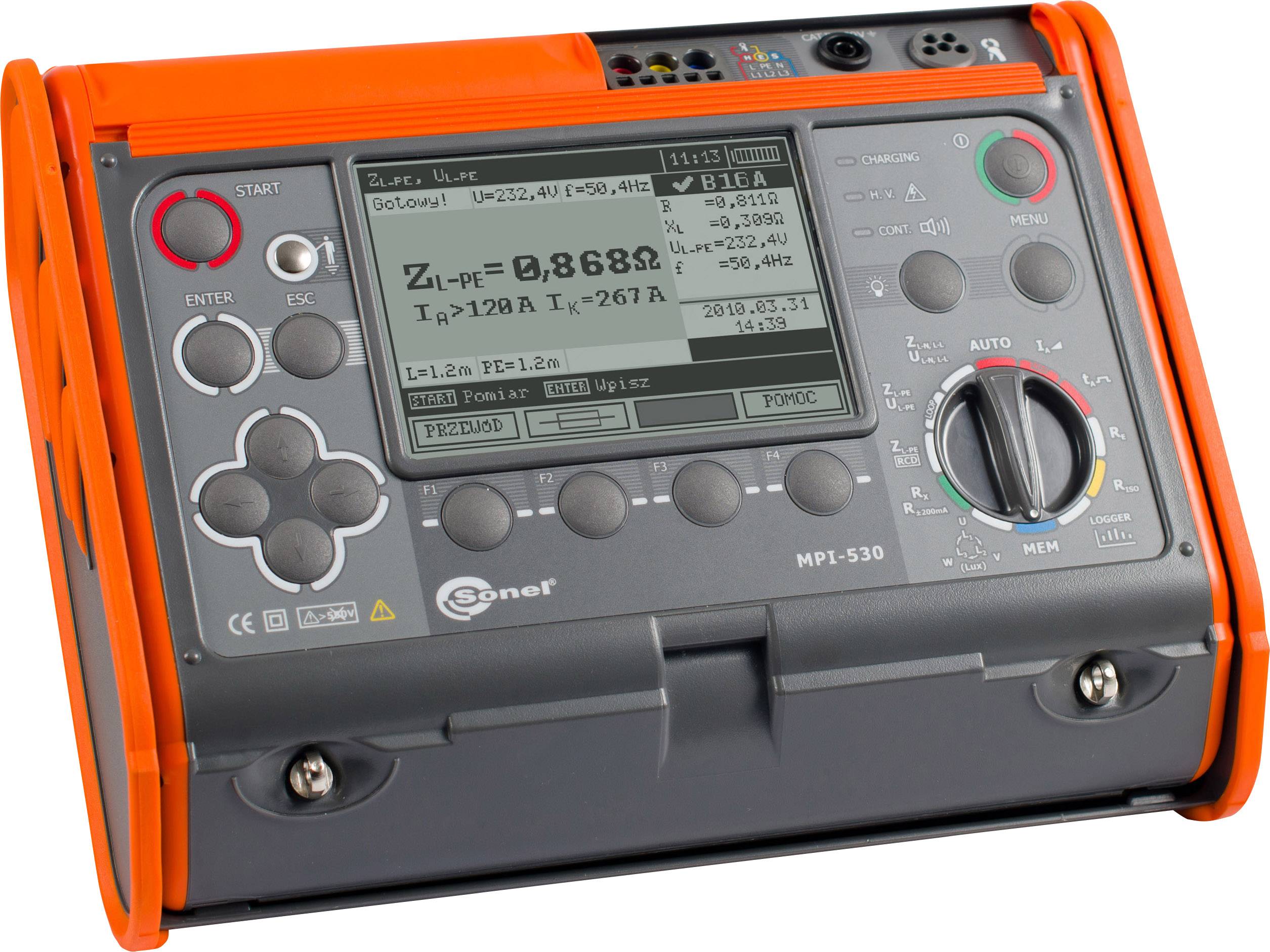

Sonel MPI-530 Testeur d'installation Norme VDE 0100
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails
Testeur d'installation VDE 0100 MPI-530
- Mesure de l'impédance de boucle avec max. 41 A à 415 V.
- Mesure de boucle même sans déclenchement du RCD
- Calcul du courant de court-circuit
- Mesure de la résistance d'isolement avec max. 1000 V à 10GΩ
- Mesure de la résistance du conducteur de protection avec une valeur de +/- 200 ma
- Test RCD/FI type AC, A et B jusqu'à 1000 ma
- Mesure du courant TRMS jusqu'à 400 A
- Mesure de tension AC jusqu'à 500 V.
- Mesure de la puissance active, de la puissance de coupe et de la puissance réactive avec cosϕ
- Mesure de mise à la terre avec 2 pinces de courant sans débrancher le terre par la méthode du chalumeau
- Résistance à la terre spécifique ρ
- Mesure de l'éclairage
- Affichage du champ magnétique rotatif
- Analyse de la qualité du réseau
Caractéristiques techniques
- « gamme de mesure de l'impédance de boucle ZL-PE, ZL-N, ZL-L 0,000...19,999 Ω : résolution 0,001 Ω, précision : ± (5 % de la valeur de la valeur mesurée + 30 chiffres); plage de mesure de l'impédance de boucle ZL-PE,ZL-N,ZL-L 20,00...199,99 Ω: Résolution: 0,01 Ω, précision: ±(5% + 30 chiffres); plage de mesure de l'impédance de boucle ZL-PE,ZL-N,ZL-L 200...1999,9 Ω: Résolution: 0,1 Ω, précision: ±(5% + 30 chiffres); plages de tension: 95...270 V pour ZL-PE, ZL-N et 95...440 V pour ZL-L; fréquence: 45...65 Hz; plage de mesure de l'impédance de boucle ZL-PE sans RCD déclenchement 0,00...19,99 Ω: Résolution: 0,01 Ω, précision: ± (6%) + 10 chiffres); plage de mesure de l'impédance de boucle ZL-PE sans déclenchement RCD 20...199 Ω: Résolution: 0,1 Ω, précision: ±(6% + 5 chiffres); plage de mesure de l'impédance de boucle ZL-PE sans déclenchement RCD 200...1999 Ω: Résolution: 1 Ω, précision: ±(6% + 5 chiffres); plage de mesure de résistance à la terre RE: 0,00...9,99 Ω, résolution: 0,01 Ω, précision: ±(2% + 4 chiffres); plage de mesure de résistance à la terre RE: 10,00...99,9 Ω, résolution: 0,1 Ω, précision: ±(2% + 3 chiffres); plage de mesure de résistance à la terre RE: 100...999 Ω: Résolution: 1 Ω, précision: ±(2% + 3 chiffres); gamme de mesure de résistance à la terre RE: 1,00...1,99 kΩ: Résolution: 0,01 kΩ, précision: ±(2% + 3 chiffres); zone de mesure de la masse avec pince: 0,00...9,99 Ω, résolution: 0,01 Ω, précision: ±(8 % + 4 chiffres); zone de mesure de la mise à la terre avec pince: 10,0...99,9 Ω, résolution: 0,1 Ω, précision: +(8% + 4 chiffres); zone de mesure de la mise à la terre avec pince: 100...999 Ω, résolution: 1 Ω, précision: ±(8% + 4 chiffres); zone de mesure de la mise à la terre avec pince 1,00...1,99 kΩ: Résolution: 0,01 kΩ, précision: ±(8% + 4 chiffres); zone de mesure de la masse avec 2 pinces 0,00...9,99 Ω: Résolution: 0,01 Ω, précision: ±(10 % + 4 chiffres); zone de mesure de la mise à la terre avec 2 pinces 10...19,9 Ω: Résolution: 0,1 Ω, précision: ±(10% + 4 chiffres); zone de mesure de la mise à la terre avec 2 pinces 20...99,9 Ω: Résolution: 0,1 Ω, précision: ±(20% + 4 chiffres); plage de résistance à la terre spécifique ρ 0,00...9,99 Ωm: Résolution: 0,1 Ωm, précision: Dépend de RE; plage de résistance à la terre spécifique ρ 100...999 Ωm: Résolution: 1 Ωm, précision: Dépend de RE; plage de résistance à la terre spécifique ρ 1,00...9,99 kΩm: Résolution: 0,01 kΩm, précision: Dépend de RE; plage de résistance à la terre spécifique ρ 10,0...99,9 kΩm: Résolution: 0,1 kΩm, précision : en fonction de RE ; affichage du sens de rotation UL-L : 95...500V, 45...65Hz ; temps de déclenchement RCDnormal 0,5 * in : plage : 0...300 ms, résolution : 1 ms, précision : [± (2 %) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDnormal 1 * in: Plage: 0...300 ms, résolution: 1 ms, précision: [+/- 2% M. + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDnormal 2 * in: Plage: 0...150 ms, résolution: 1 ms, précision: [+/- 2% + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDnormal 5 * in: Portée: 0...40 ms: Résolution: 1 ms, précision: [+/- 2% + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDsélectivement 0,5 * in: Plage: 0...500 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDsélectivement 1 * in: Plage: 0...500 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDsélectivement 2 * in: Plage: 0...200 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDsélectivement 5 * in: Plage: 0...150 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; courant de déclenchement RCD type AC 10 ma: Plage: 3,3...10,0 ma, résolution: 0,1 ma, courant de mesure: 0,3...1,0xIn, précision: ±5% in; courant de déclenchement RCD type AC 30 ma: Plage: 9,0...30,0 ma, résolution: 0,1 ma, courant de mesure: 0,3...1,0xIn, précision: ±5% dans; courant de déclenchement: R100 ma, résolution: 0,1 ma, résolution: 0,3...1,0xIn, précision: ±5% in; courant de déclenchement RCD type AC 300 ma: Portée: 90...300 ma, résolution: 1 ma, courant de mesure: 0,3...1,0xIn; précision: ±5% in; courant de déclenchement RCD type AC 500 ma: Portée: 150...500 ma, résolution: 0,1 ma, courant de mesure: 0,3...1,0xIn, précision: 5% en RCD, résolution: 1000 ma: 1 ma, courant de mesure: 0,3...1,0xIn précision: ±5% in; courant de déclenchement RCD type A 10mA: Plage: 3,5...20,0 ma, résolution: 0,1 ma, courant de mesure: 0,35...2,0xIn précision: ±10% in; courant de déclenchement RCD type A 30 ma: Plage: 10,5...42,0 ma, résolution: 0,1 ma, courant de mesure: 0,35...1,4 %, précision: 0,35...1,4 %, précision: 0,100 ma, résolution: 0 1 ma, courant de mesure : 0,35...1,4xIn précision : ±10% in; courant de déclenchement RCD type A 300 ma: Plage : 105...420 ma, résolution : 1 ma, courant de mesure : 0,35...1,4xIn, précision : ±10% in; courant de déclenchement RCD type A 500 ma: Plage : 175...700 ma, résolution : 1 ma, courant de mesure : 0,35...plage de mesure : 0,35...4XICD, précision : 1,10 %, précision : 50 kΩ...250 MΩ; plage nominale de résistance d'isolement 100 V: 100 kΩ...500 MΩ; plage nominale de résistance d'isolement 250 V: 250 kΩ...1 GΩ; plage nominale de résistance d'isolement 500 V: 500 kΩ...2 GΩ; plage nominale de résistance d'isolement 1000 V: 1 MΩ...9,99 GΩ; plage de mesure de résistance d'isolement 0...1999 kΩ: Résolution: 1 kΩ, précision: ± 3 % M. + 8 chiffres); plage de mesure de la résistance d'isolement 2,00 à 19,99 MΩ: Résolution: 0,01 MΩ, précision: ±(3% + 8 chiffres); plage de mesure de la résistance d'isolement 20...199 MΩ: Résolution: 0,1 MΩ, précision: ±(3%.M. + 8 chiffres); plage de mesure de la résistance d'isolement 200...999 MΩ: Résolution: 1 MΩ, précision: ±(3%.M. + 8 chiffres); plage de mesure de la résistance d'isolement 1,00...9,99 GΩ: Résolution: 0,01 GΩ, précision: ±(4 %.M. + 6 chiffres); plage de mesure de la résistance du conducteur de protection : +200 ma 0,00...19,99 Ω : résolution : 0,01 Ω, précision : +2 % + 3 chiffres); plage de mesure de la résistance du conducteur de protection : +200 ma 20,00...199,9 Ω : résolution : 0,1 Ω, précision : + (2 %) + 3 chiffres); plage de mesure de la résistance du conducteur de protection : +200 ma 200...400 Ω : résolution : 1 Ω, précision : +2 % + 3 chiffres) ; plage de mesure du courant avec Pince : C-3, C-6 : 0,0...99,9 ma, résolution : 0,1 ma, précision : +/- 5% + 3 chiffres) ; plage de mesure du courant avec Pince : C-3, C-6 : 100...999 ma, résolution : 1 ma, précision : +/- 5% + 3 chiffres) ; plage de mesure du courant avec Pinces : C-3, C-6, F-1, F-2, F3 : 1,00...9,99 A, résolution : 0,01 A, précision : [+/-(5% de la valeur de la valeur de la valeur de la valeur de la valeur de la valeur de référence) + 5 chiffres pour C-3, C-6) et +/-(0,1% en + 2 chiffres pour F-1, F-2, F-3)] ; plage de mesure du courant avec Pince : C-3, C-6, F-1, F-2, F3 : 10,00...99,9 A, résolution : 0,1 A, précision : [+/-(5% + 5 chiffres pour C-3, C-6) et +/-(0,1% en + 2 chiffres pour F-1, F-2, F-3)] ; plage de mesure du courant avec Pinces : C-3, C-6, F-1, F-2, F3 : 100,...999 A, résolution : 1 A, précision : [+/-(5% + 5 chiffres pour C-3, C-6) et +/-(0,1% en + 2 chiffres pour F-1, F-2, F-3)] ; plage de mesure du courant avec Pinces : C-3, C-6, F-1, F-2, F3 : 1,00...3,00 kA, résolution : 0,01 kA, précision : [-(5% de % de la valeur de la valeur de la valeur de la valeur de la valeur de référence) + 5 chiffres pour C-3, C-6) et +/-(0,1% en + 2 chiffres pour F-1, F-2, F-3)]; gamme de puissance apparente sans fil (P,Q,S) et cosϕ 0...999 W: Résolution: 1 kW, précision: +(7%) + 3 chiffres); gamme de puissance apparente sans fil (P,Q,S) et cosϕ 1,00...9,99 kW: Résolution: 0,01 kW, précision: ±(7 % + 3 chiffres); gamme de puissance apparente sans fil (P,Q,S) et cosϕ 10...99,9 kW: Résolution: 0,1 kW, précision: ±(7 % + 5 chiffres); gamme de puissance apparente sans fil (P,Q,S) et cosϕ 100...999 kW: Résolution: 1 kW, précision: ±(7% + 5 chiffres); gamme de puissance apparente sans fil (P,Q,S) et cosϕ 1...1,50 mW: Résolution : 0,01 mW, précision : ±(7 % + 5 chiffres); plage cosϕ 0,00...1,00, résolution : 0,01; plage harmonique : 0,0...300 V, résolution : 0,1 V, ordre : 1,2...15, précision : ± (5 % de la valeur de l'ordre) + 3 chiffres); plage harmoniques 0,0...300 V, résolution : 0,1 V, ordre : 16...40, précision : ±(5 % + 10 chiffres); plage harmoniques 300...500 V: Résolution: 1 V, ordre et précision égaux à 0,0...300 V; THD bezgl. 1. Harmoniques : voir fiche technique ; mesure de l'éclairage : voir fiche technique
- Type de produit
Testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT III 600 V
CAT IV 300 V
- Interfaces
USB
- Dim.
(L x l x H) 310 x 455 x 180 mm
- Poids
6.48 kg
IP54
- Gamme de mesure (VDE)
résistance d'isolation
Impédance de boucle
Impédance de ligne
Puissance active
Puissance apparente
Puissance réactive
Facteur de puissance
Résistance
Résistance du conducteur de protection
Courant de contact
Afficher plus d'infos
- Norme DIN
DIN IEC 60364
- Type d'affichage
numérique (LCD)
- Largeur
455 mm
- Hauteur
180 mm
- Longueur
310 mm
- Alimentation électrique
alimentation à batterie
- Mémoire
oui
- Type
MPI-530
- Norme VDE
0100
- Spécificités
test RCD/FI
Documents & téléchargements
Fiche technique
Fiche technique 1427980 Sonel MPI-530 Testeur d'installation Norme VDE 0100
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1427980 Sonel MPI-530 Testeur d'installation Norme VDE 0100
Description
Testeur de haute qualité DIN VDE 0100/0105 MPI-530 de Sonel pour la vérification complète des installations électriques ainsi que des installations industrielles de tous types. Les extensions exceptionnelles de son modèle précédent sont la mesure de mise à la terre avancée grâce à 2 pinces sans séparation de la terre, un appareil d'éclairage et la possibilité d'une analyse de la qualité du réseau en enregistrant les valeurs de tension, de puissance et de puissance, ainsi que PF, harmoniques, cosϕ et THD. Une saisie de données de base est également possible avec ce modèle grâce à un clavier Bluetooth sur place.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Boîtier IP54 robuste protégé contre le caoutchouc
- CAT IV 300 V
- CAT II 600 V
- câbles de test
- sonde
- accessoires de mesure de la masse tels que les électrodes auxiliaires, Pinces et cordons de mesure sur broches
- accessoires courants rotatifs universels tels que adaptateurs CEE 16A et 32A 4 ou 5 pôles
- appareils d'éclairage
- pinces d'alimentation pour l'analyse de la qualité du réseau
- adaptateur de contact de protection Bluetooth
- câble USB
- mallette de transport
- accus
- logiciel de protocole Sonel Reader
Contenu de la livraison
- Adaptateur avec fiche MÂLE DE mise à la terre UNI (WS-03)
- Câble de test avec prises banane, 1,2 m, jaune
- Câble de test avec prises banane 1,2 m, bleu
- Câble de test avec fiches banane femelles : 1,2 m, rouge
- Câble de test avec prises banane 15 m sur bobine, bleu
- Câble de test avec prises banane 30 m sur bobine, rouge
- Pointe de mesure avec prise banane
- Jaune
- Pointe de mesure avec prise banane
- Rouge
- Pointe de mesure avec prise banane
- Bleu
- Pince crocodile K02, jaune;
- Pince crocodile K02, jaune;
- Piquet de terre (rouge), 0,3 m
- Sacoche de transport L2
- Dragonne
- Chargeur de batterie Z7;
- Câble USB
- Câble pour chargeur de batterie
- Câble de charge pour allume-cigare (12 V)
- Accu NiMH 4,8V 4,2Ah
- Logiciel Sonel Reader
- Mode d’emploi
- Certificat de calibrage
