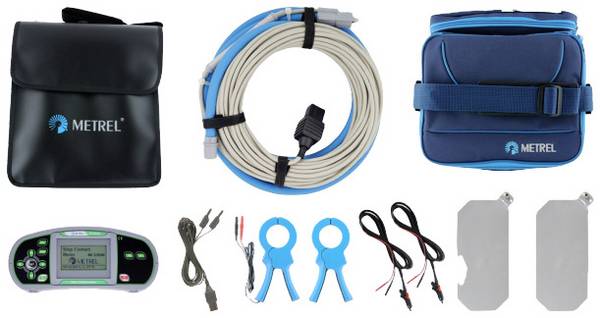

Testeurs Vde

Domaines d'application des testeurs VDE

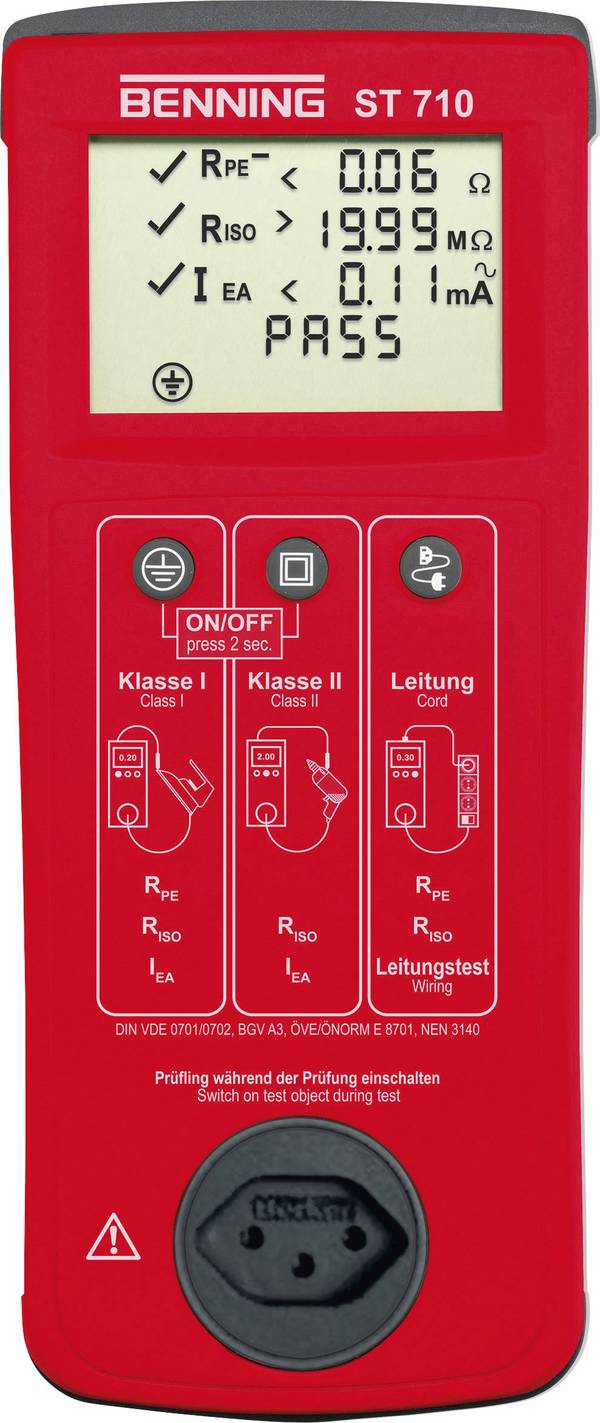

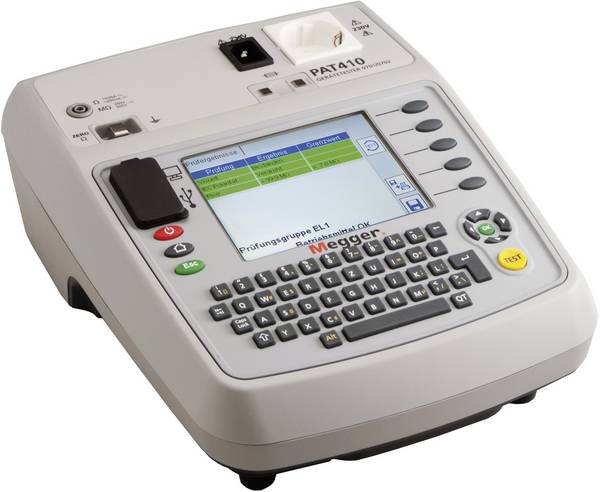

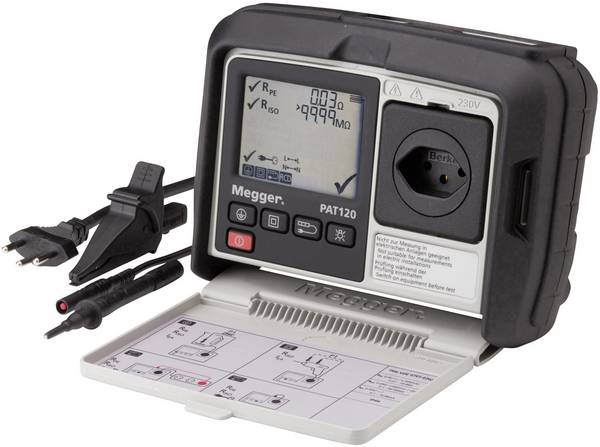

Les testeurs VDE se divisent en deux catégories : les testeurs d'appareils et les testeurs d'installations. Les testeurs d'appareils sont généralement utilisés pour les consommateurs électriques mobiles, par exemple les téléviseurs, les chaînes hi-fi, les haut-parleurs ou les fours micro-ondes.

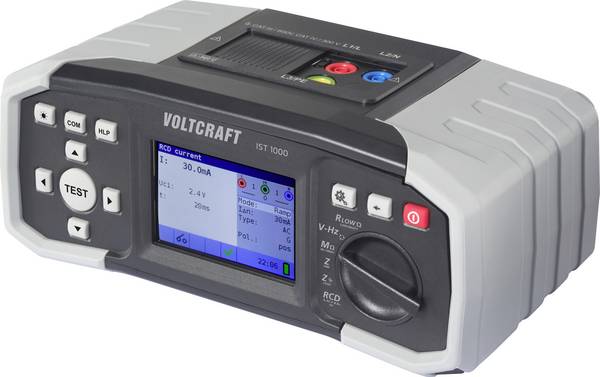

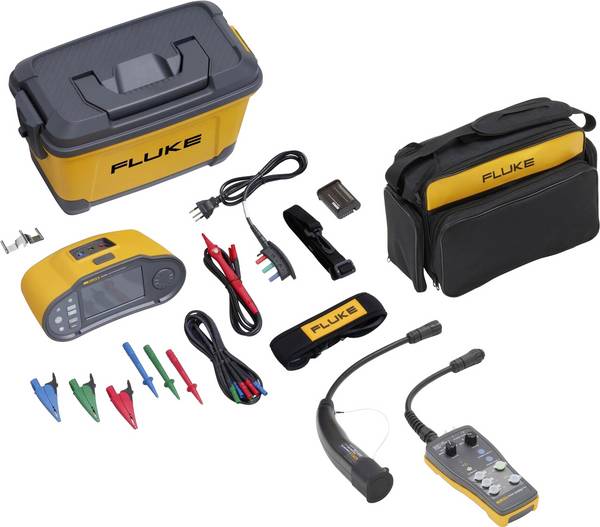

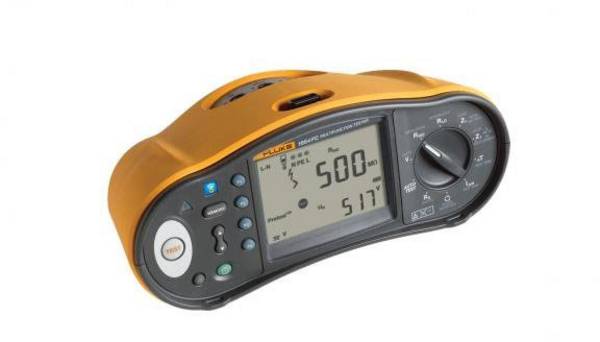

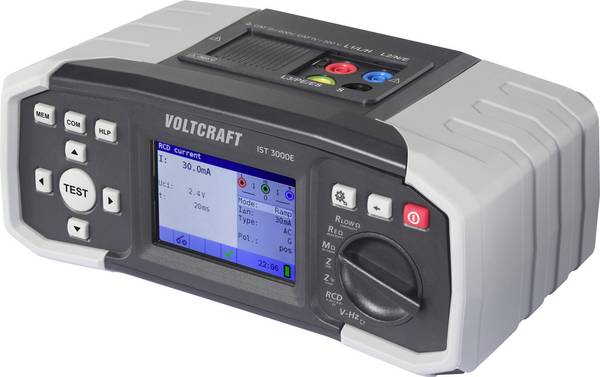

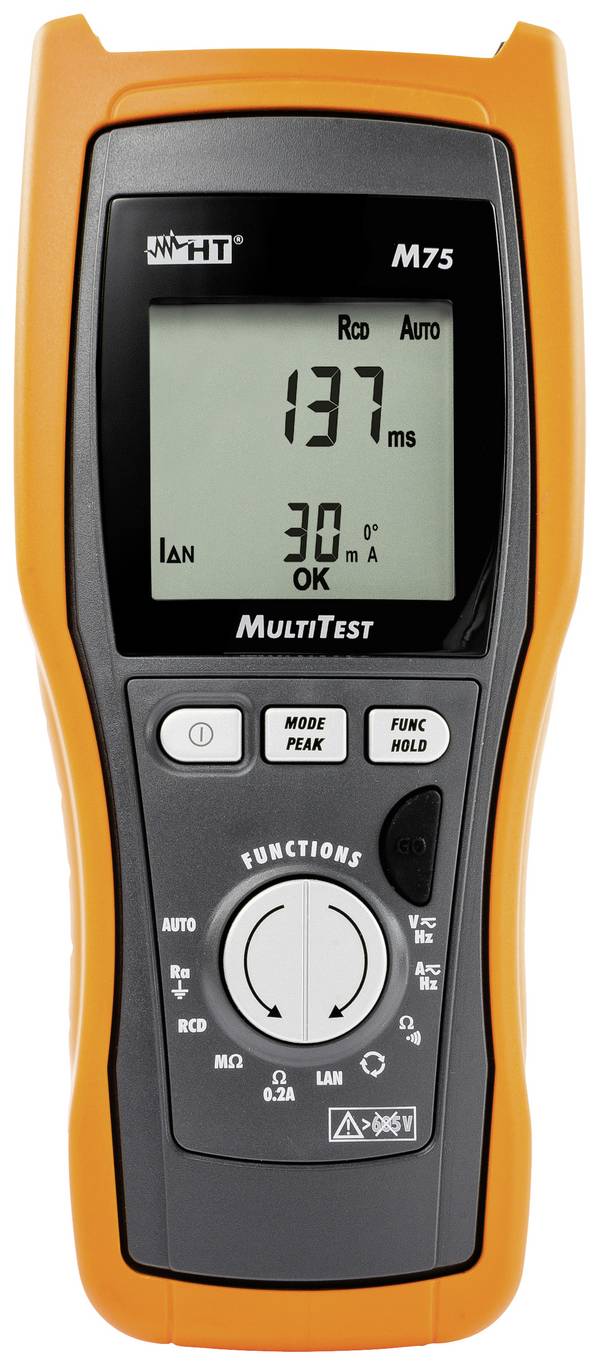

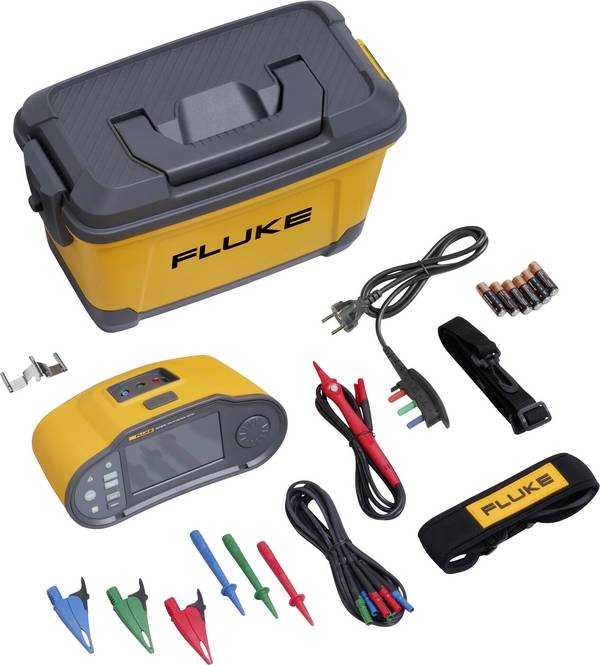

Les testeurs d'installations sont en revanche destinés au contrôle des circuits et installations électriques fixes. Il s'agit par exemple des éclairages fixes ou des appareils de cuisine fixes tels que les cuisinières électriques et les réfrigérateurs encastrés, mais aussi des installations électriques posées dans les bâtiments, telles que les lignes électriques et de données, de la boîte de distribution à la prise de courant.

Mesure de la résistance d'isolement

Le test d'isolement consiste à mesurer la résistance entre le sous-circuit commun et le châssis du sous-système. Il est également possible de réaliser un test entre plusieurs circuits électriques du même sous-système. La valeur de la résistance mesurée doit être conforme aux exigences légales.

Un tel test d'isolement révèle souvent des problèmes de montage, par exemple des composants défectueux ou incorrects, un placement ou une orientation inappropriés des composants ainsi que des défauts au niveau des fils ou des isolants. Ces erreurs peuvent entraîner des courts-circuits ou des mises à la terre involontaires sur le châssis.

Mesure de la résistance du condusteur de protection

Le conducteur de protection est le composant de sécurité le plus important dans les appareils à boîtier métallique alimentés par le secteur. La mesure de la résistance du conducteur de protection est définie dans la série de normes DIN VDE 0701-0702 et s'effectue en général sur des appareils électriques mobiles. Il s'agit notamment d'appareils électroménagers typiques tels que les téléviseurs ou les fours à micro-ondes.

Selon la norme DIN VDE, toutes les pièces conductrices d'électricité pouvant être touchées doivent être raccordées au conducteur de protection. Le contrôle doit prouver que le conducteur de protection n'est pas interrompu et qu'il présente une résistance suffisamment faible pour qu'un contact soit possible sans danger.

Mesure du courant du conducteur de protection

Le contrôle du courant du conducteur de protection fait également partie des fonctions d'un testeur d'appareils selon DIN VDE. Celui-ci ne peut être effectué qu'après un contrôle réussi de la résistance d'isolement. Il s'agit de mesurer si un courant circule dans le conducteur de protection du consommateur électrique lors de son fonctionnement. En fonctionnement normal, aucun courant ne devrait circuler, mais dans la pratique, un petit courant de fuite circule en général.

Un appareil de contrôle conforme à la norme VDE permet de tester si celui-ci est inférieur aux valeurs maximales légales. À titre d'alternative, le courant de fuite de remplacement convient également pour les mesures. La réalisation de mesure est la même, mais elle a lieu lorsque le consommateur est éteint. Au lieu de cela, l'appareil de contrôle applique une tension au conducteur extérieur et au conducteur neutre et vérifie le conducteur de protection.

Sur un appareil de test plus petit sans conducteur de protection, on mesure alternativement le courant de contact. Il s'agit ici de tester si les parties extérieures métalliques de l'appareil final sont traversées par le courant.
