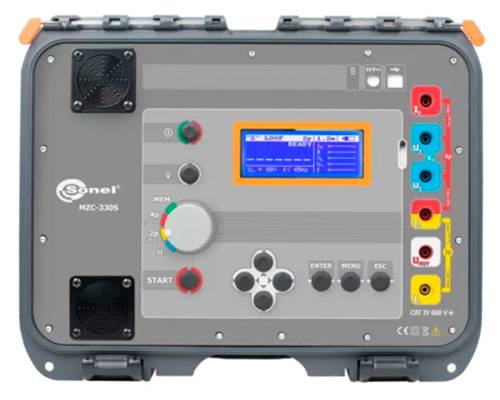

Sonel MZC-330S Testeur d'impédance courant fort

Là où d'autres n'essaient même pas
À proximité immédiate des transformateurs ou dans les stations de transformateurs où les circuits électriques sont équipés d'une protection à haute intensité (fusibles d'une puissance nominale de plusieurs centaines d'ampères, disjoncteurs moteur), les courants de défaillance peuvent atteindre plusieurs centaines de kilo-ampères. La mesure de l'impédance de boucle de défaut dans de tels réseaux nécessite un appareil de mesure à courant élevé capable de mesurer des valeurs d'impédance de boucle dans l'ordre du milliohm. Notre solution technique brevetée, qui utilise des composants qui ne sont pas disponibles dans le commerce (résistance unique aux défauts), nous permet de proposer un instrument de mesure avec une précision de mesure unique dans des conditions aussi exigeantes.

Mesures sans compromis
Les débitmètres d'impédance de défaut disponibles dans le commerce effectuent les mesures de manière asymétrique, c'est-à-dire en utilisant des courants semi-ondes. Cette solution inclut la constante de transition et de courant continu, WAS ne conduit pas toujours à un comportement linéaire du transformateur pendant les tests. Cela, à son tour, affecte la précision des résultats. Les débitmètres d'impédance en boucle MZC-330S et MZC-320S appliquent un courant symétrique pour les mesures, c'est-à-dire qu'ils utilisent l'arbre sinusoïdal entier, grâce à une méthode de mesure avancée.

Domaines d'application
Les appareils sont utilisés pour les mesures sur les réseaux avec les tensions nominales suivantes:
• Jusqu'à 750 V, avec un courant d'erreur estimé pouvant atteindre 95,8 kA, mesuré conformément à la norme EN 61557 (MZC-330S),
• Jusqu'à 500 V, avec un courant d'erreur estimé pouvant atteindre 69,4 kA, mesuré conformément à la norme EN 61557 (MZC-320S).
Grâce à ces paramètres, les instruments de mesure sont parfaits pour les tests et les mesures dans les parcs éoliens, les réseaux ferroviaires et les installations contrôlées par les fournisseurs d'énergie.

Faciliter le travail grâce au « Remote-Control »
L'appareil peut également être contrôlé à distance à l'aide d'un navigateur Web - seul l'appareil de mesure doit être connecté sur le même réseau WLAN que le calculateur. Après avoir accédé à l'interface utilisateur virtuelle dans le navigateur, l'utilisateur peut démarrer la mesure à distance, puis lire les résultats. De la même manière, il a accès aux résultats de mesure enregistrés. Ceux-ci peuvent également être téléchargés sans produit de synthèse de la manière classique, c'est-à-dire via une connexion USB.

Ce texte a été traduit par une machine.
