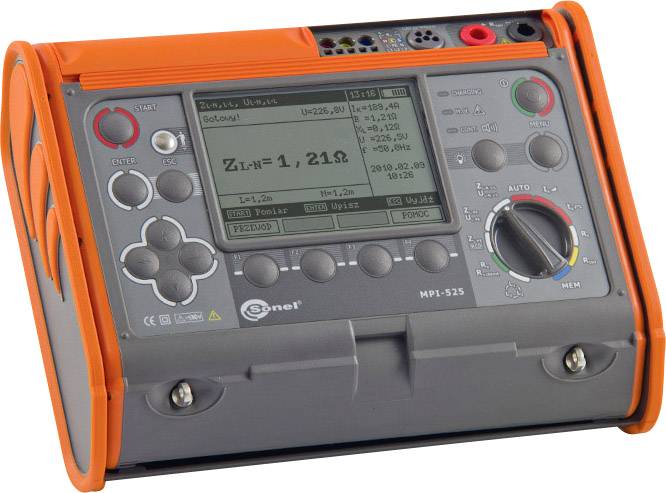

Sonel MPI-525 Testeur d'installation Norme VDE 0100
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails
Testeur d'installation VDE 0100 MPI-525
- Mesure de l'impédance de boucle avec max. 41 A à 415 V.
- Mesure de boucle même sans déclenchement du RCD
- Calcul du courant de court-circuit
- Mesure de la résistance d'isolement avec max. 2500V à 10GΩ
- Détermination des coefficients d'absorption par intervalles de temps réglables avec signal sonore
- Mesure de la résistance du conducteur de protection avec une valeur de +/- 200 ma
- Test RCD/FI type AC, A et B jusqu'à 1000 ma
- Mesure de la terre 2, 3 et 4 pôles
- Affichage du champ magnétique rotatif
Caractéristiques techniques
- Mesure de l'impédance de boucle plage de mesure : de 0 à 1999 Ω
- Mesure de résistance à la terre plage de mesure : 0 à 1.99 kΩ
- Mesure de la résistance d'isolation plage de mesure : 0 à 9.99 GΩ
- Résistance à faible impédance du conducteur PE : de 0 à 400 Ω
- Type de produit
Testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT IV 300 V
- Interfaces
USB
- Dim.
(L x l x H) 310 x 455 x 180 mm
- Poids
7 kg
IP54
- Gamme de mesure (VDE)
résistance d'isolation
Impédance de boucle
Impédance de ligne
Résistance
Résistance du conducteur de protection
Courant de contact
Tension
Courant
Fréquence
- Norme DIN
DIN IEC 60364
- Type d'affichage
numérique (LCD)
- Largeur
455 mm
- Hauteur
180 mm
- Longueur
310 mm
- Alimentation électrique
alimentation à batterie
- Mémoire
oui
- Type
MPI-525
- Norme VDE
0100
- Spécificités
test RCD/FI
Documents & téléchargements
Fiche technique
Fiche technique 1427979 Sonel MPI-525 Testeur d'installation Norme VDE 0100
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1427979 Sonel MPI-525 Testeur d'installation Norme VDE 0100
Description
Le MPI-525 est un appareil de test DIN VDE 0100/0105 de Sonel pouvant être utilisé de manière universelle pour la vérification complète des installations électriques, ainsi que des installations industrielles de tous types. Désormais avec un test d'isolation avancé jusqu'à 2500 V et la détermination de 2 coefficients d'absorption par des intervalles de temps avec signal sonore. D'autres fonctions telles que la mesure de la masse à 3 conducteurs, la mesure de la résistance PE ainsi que le test de tous les types de disjoncteur différentiel, (A, AC, B) normal et sélectif font partie des mesures du MPI-525, sont conformes à la version MPI-520 de cette série.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Boîtier IP54 robuste protégé en caoutchouc
- CAT IV 300V
- câbles de test
- tige de test
- accessoires de mesure de la terre tels que les électrodes auxiliaires et les câbles de mesure sur les broches
- accessoires courants rotatifs universels tels que les adaptateurs CEE 16A et 32A 4 ou 5 pôles
- adaptateur de contact de protection UNI
- câble USB
- mallette de transport
- accus
- logiciel de protocole Sonel Reader
Contenu de la livraison
- Adaptateur avec fiche MÂLE DE mise à la terre UNI (WS-03)
- Câble de test avec prises banane 1,2 m, jaune
- Câble de test avec prises banane 1,2 m, bleu
- Câble de test avec fiches banane femelles : 1,2 m, rouge
- Câble de test avec prises banane 30 m sur bobine, rouge
- Câble de test avec prises banane, bleu
- Pointe de mesure avec prise banane jaune
- Pointe de mesure avec prise banane rouge
- Pointe de mesure avec prise banane bleue
- Câble de test 1,8m, rouge, 5 kV
- Câble de test 1,8m noir, blindé 5kV
- Sonde de test, rouge 5 kV
- Pince crocodile K04, 5 kV
- Pince crocodile K02, jaune;
- 2 x piquet de terre (rouge) 0,3 m
- Sacoche de transport L2
- Dragonne
- SET batterie + chargeur
- Câble USB
- Pile LR14
- Logiciel Sonel Reader
- Mode d’emploi
- Avec certificat d'étalonnage
