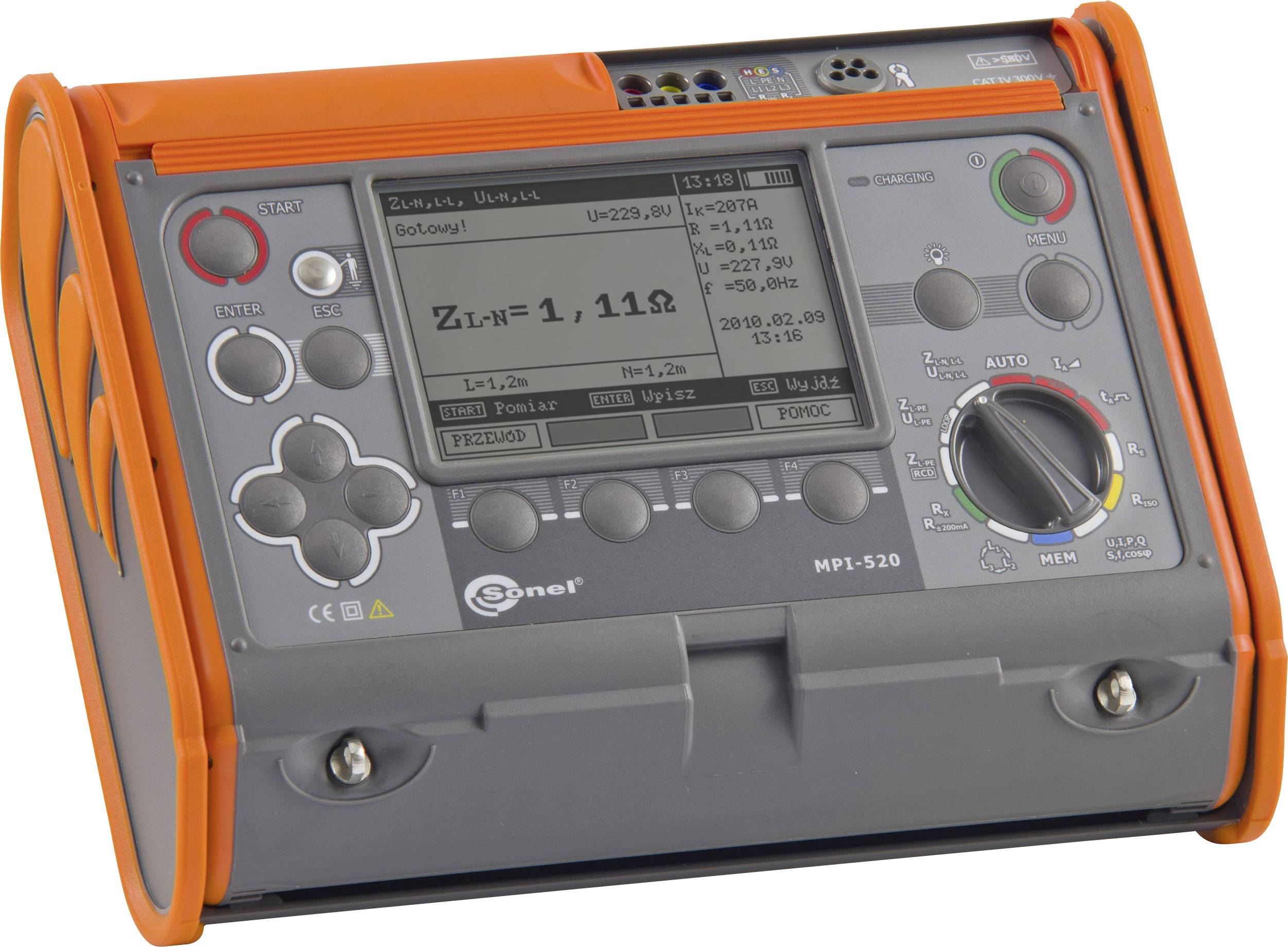

Sonel MPI-520 Testeur d'installation Norme VDE 0100
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails
Testeur d'installation VDE 0100 MPI-520
- Mesure de l'impédance de boucle avec max. 41 A à 415 V.
- Mesure de boucle même sans déclenchement du RDC
- Calcul du courant de court-circuit
- Mesure de la résistance d'isolement avec max. 1000 V à 10GΩ
- Mesure de la résistance du conducteur de protection avec une valeur de +/- 200 ma
- Test RCD/FI type AC, A et B jusqu'à 1000 ma
- Mesure de la terre 2, 3 et 4 pôles
- Mesure du courant TRMS jusqu'à 400 A
- Mesure de tension AC jusqu'à 500 V.
- Mesure de la puissance active, de la puissance de coupe et de la puissance réactive avec cosϕ
Caractéristiques techniques
- Plage de mesure de l'impédance de boucle ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω : résolution : 0,01 Ω, précision : ± (5 % % de la valeur mesurée + 3 chiffres); plage de mesure de l'impédance de boucle ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω: Résolution: 0,1 Ω, précision: ±(5% + 3 chiffres); plage de mesure de l'impédance de boucle ZL-PE,ZL-N,ZL-L 200...1999 Ω: Résolution: 1 Ω, précision: ±(5% + 3 chiffres); plages de tension: 95...270 V pour ZL-PE, ZL-N et 95...440 V pour ZL-L; fréquence: 45...65 Hz; plage de mesure de l'impédance de boucle ZL-PE sans RCD déclenchement 0,00...19,99 Ω: Résolution: 0,01 Ω, précision: ± (6%) + 10 chiffres); plage de mesure de l'impédance de boucle ZL-PE sans RCD déclenchement 20...199Ω: Résolution: 0,1 Ω, précision: ±(6% + 5 chiffres); plage de mesure de l'impédance de boucle ZL-PE sans RCD déclenchement 200...1999Ω: Résolution: 1 Ω, précision: ±(6% + 5 chiffres); gamme de mesure de résistance à la terre RE: 0,00...9,99 Ω: Résolution: 0,01 Ω, précision: ±(2% + 4 chiffres); gamme de mesure de résistance à la terre RE: 10,00...99,9 Ω: Résolution: 0,1 Ω, précision: ±(2% + 3 chiffres); plage de mesure de résistance à la terre RE: 100...999 Ω: Résolution: 1 Ω, précision: ±(2% + 3 chiffres); gamme de mesure de résistance à la terre RE: 1,00...1,99 kΩ: Résolution: 0,01 kΩ, précision: ±(2% + 3 chiffres); temps de déclenchement RCDnormal 0,5 * in: Plage: 0...300 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDnormal 1 * in: Plage: 0...300 ms, résolution: 1 ms, précision: [+/- 2% M. + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDnormal 2 * in: Plage: 0...150 ms, résolution: 1 ms, précision: [+/- 2% + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDnormal 5 * in: Portée: 0...40 ms: Résolution: 1 ms, précision: [+/- 2% + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDsélectivement 0,5 * in: Plage: 0...500 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDsélectivement 1 * in: Plage: 0...500 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDsélectivement 2 * in: Plage: 0...200 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; temps de déclenchement RCDsélectivement 5 * in: Plage: 0...150 ms, résolution: 1 ms, précision: [+/-(2%) + 2 chiffres), RCD in=10mA et 0,5 * in ±(2% + 3 chiffres)]; courant de déclenchement RCD type AC 10 ma: Plage: 3,3...10,0 ma, résolution: 0,1 ma, courant de mesure: 0,3...1,0xIn, précision: ±5% in; courant de déclenchement RCD type AC 30 ma: Plage: 9,0...30,0 ma, résolution: 0,1 ma, courant de mesure: 0,3...1,0xIn, précision: ±5%; courant de déclenchement: R0...100mA, résolution: 0,3...1,0xIn, précision: ±5% in; courant de déclenchement RCD type AC 300 ma: Portée: 90...300,0 ma, résolution: 1 ma, courant de mesure: 0,3...1,0xIn, précision: ±5% in; courant de déclenchement RCD type AC 500 ma: Portée: 150...500,0 ma, résolution: 0,1 ma, courant de mesure: 0,3...1,0xIn, précision: 5% RCD, résolution: 1000 ma: 0,1 ma, courant de mesure : 0,3...1,0xIn, précision : ±5% in ; courant de déclenchement RCD type A 10 ma : plage : 4...20,0 ma, résolution : 0,1 ma, courant de mesure : 0,4...2,0xIn, précision : ±10% in ; courant de déclenchement RCD type A 30 ma : plage : 12...42,0 ma, résolution : 0,1 ma, courant de mesure : 0,4...1,4x1,10%, précision : RCD : 40,..140,0 ma, résolution: 1 ma, courant de mesure: 0,4...1,4xIn, précision: ±10% in; courant de déclenchement RCD type A 300 ma: Portée: 120...420 ma, résolution: 1 ma, courant de mesure: 0,4...1,4xIn, précision: ±10% in; courant de déclenchement RCD type A 500 ma: Portée: 200...700 ma, résolution: 1...10% en mode de mesure: 0,4, précision: 0,4 Plage nominale résistance d'isolation 50 V: 50 kΩ...250 MΩ; plage nominale résistance d'isolation 100 V: 100 kΩ...500 MΩ; plage nominale résistance d'isolation 250 V: 250 kΩ...1 GΩ; plage nominale résistance d'isolation 500 V: 500 kΩ...2 GΩ; plage nominale résistance d'isolation 1000 V: 1 MΩ...3 GΩ; plage de mesure de résistance d'isolation 0...1999 kΩ: Résolution: 1 kΩ, précision: ± 3 % M. + 8 chiffres); plage de mesure de la résistance d'isolement 2,00 à 19,99 MΩ: Résolution: 0,01 MΩ, précision: ±(3% + 8 chiffres); plage de mesure de la résistance d'isolement 20...199 MΩ: Résolution: 0,1 MΩ, précision: ±(3%.M. + 8 chiffres); plage de mesure de la résistance d'isolement 200...999 MΩ: Résolution: 1 MΩ, précision: ±(3%.M. + 8 chiffres); plage de mesure de la résistance d'isolement 1,00...3 GΩ: Résolution: 0,01 GΩ, précision: ±(4 %.M. + 6 chiffres); affichage de la séquence de phases par symbole; plage de mesure de la résistance du conducteur de protection : +200 ma 0,00...19,99 Ω: Résolution : 0,01 Ω, précision : +(2 %) + 3 chiffres); plage de mesure de la résistance du conducteur de protection : +200 ma 20,00...19,99 Ω : résolution : 0,1 Ω, précision : + (2 %) + 3 chiffres); plage de mesure de la résistance du conducteur de protection : +200 ma 200...400 Ω : résolution : 1 Ω, précision : +2 % + 3 chiffres); gamme de puissance active- aveugle.- puissance apparente (P,Q,S): 0...200kW; gamme de courant TRMS: 0...400A; plage de tension AC ULN: 0...440V; plage de fréquence: 45...65Hz; plage de mesure cos ϕ: 0,00...1,00, résolution: 0,01
- Type de produit
Testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT IV 300 V
- Interfaces
1 x USB
- Dim.
(L x l x H) 310 x 455 x 180 mm
- Poids
6.4 kg
IP54
- Gamme de mesure (VDE)
résistance d'isolation
Impédance de boucle
Impédance de ligne
Puissance active
Puissance apparente
Puissance réactive
Facteur de puissance
Résistance
Résistance du conducteur de protection
Courant de contact
Afficher plus d'infos
- Norme DIN
DIN IEC 60364
- Type d'affichage
numérique (LCD)
- Largeur
455 mm
- Hauteur
180 mm
- Longueur
310 mm
- Alimentation électrique
alimentation à batterie
- Mémoire (emplacements)
300
- Mémoire
oui
- Type
MPI-520
- Norme VDE
0100
- Spécificités
test RCD/FI
Documents & téléchargements
Fiche technique
Fiche technique 1427978 Sonel MPI-520 Testeur d'installation Norme VDE 0100
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1427978 Sonel MPI-520 Testeur d'installation Norme VDE 0100
Description
Le MPI-520 est un appareil de test DIN VDE 0100/0105 de Sonel pouvant être utilisé de manière universelle pour la vérification complète des installations électriques, ainsi que des installations industrielles de tous types. Des mesures étendues de tous les types de RCD (A, AC, B), ainsi que des mesures de puissance, la détermination du cos ϕ par la mesure du courant TRMS jusqu'à 400A et la mesure de tension AC jusqu'à 500V font partie des fonctions avancées de la grande série MPI. Une saisie de données de base est désormais possible avec un clavier Bluetooth sur site
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Boîtier IP54 robuste protégé en caoutchouc
- CAT IV 300V
- câbles de test
- sonde
- accessoires de mesure de la terre tels que les électrodes auxiliaires et les câbles de mesure sur les broches
- pinces de courant pour l'analyse de la puissance
- accessoires courants rotatifs universels tels que les adaptateurs CEE 16A et 32A 4 ou 5 pôles
- adaptateur de contact de protection UNI
- câble USB
- mallette de transport
- batteries
- logiciel de protocole Sonel Reader
Contenu de la livraison
- Adaptateur avec fiche MÂLE DE mise à la terre UNI (WS-03)
- Câble de test avec prises banane 1,2 m, jaune
- Câble de test avec prises banane 1,2 m, bleu
- Câble de test avec fiches banane femelles : 1,2 m, rouge
- Câble de test avec prises banane 30 m sur bobine, rouge
- Câble de test avec prises banane 15 m sur bobine, bleu
- Pointe de mesure avec prise banane, jaune
- Pointe de mesure avec prise banane rouge
- Pointe de mesure avec prise banane bleue
- Câble de test 1,8m rouge, 5kV
- Câble de test 1,8m noir, blindé, 5kV
- Sonde de test rouge, 5 kV
- Pince crocodile K02, rouge
- Pince crocodile K02, jaune;
- 2 x piquet de terre (rouge) 0,3 m
- Sacoche de transport L2
- Dragonne
- Boîtier de batterie LR14
- Piles LR14
- Logiciel câble USB Sonel Reader
- Mode d’emploi
- Avec certificat d'étalonnage
