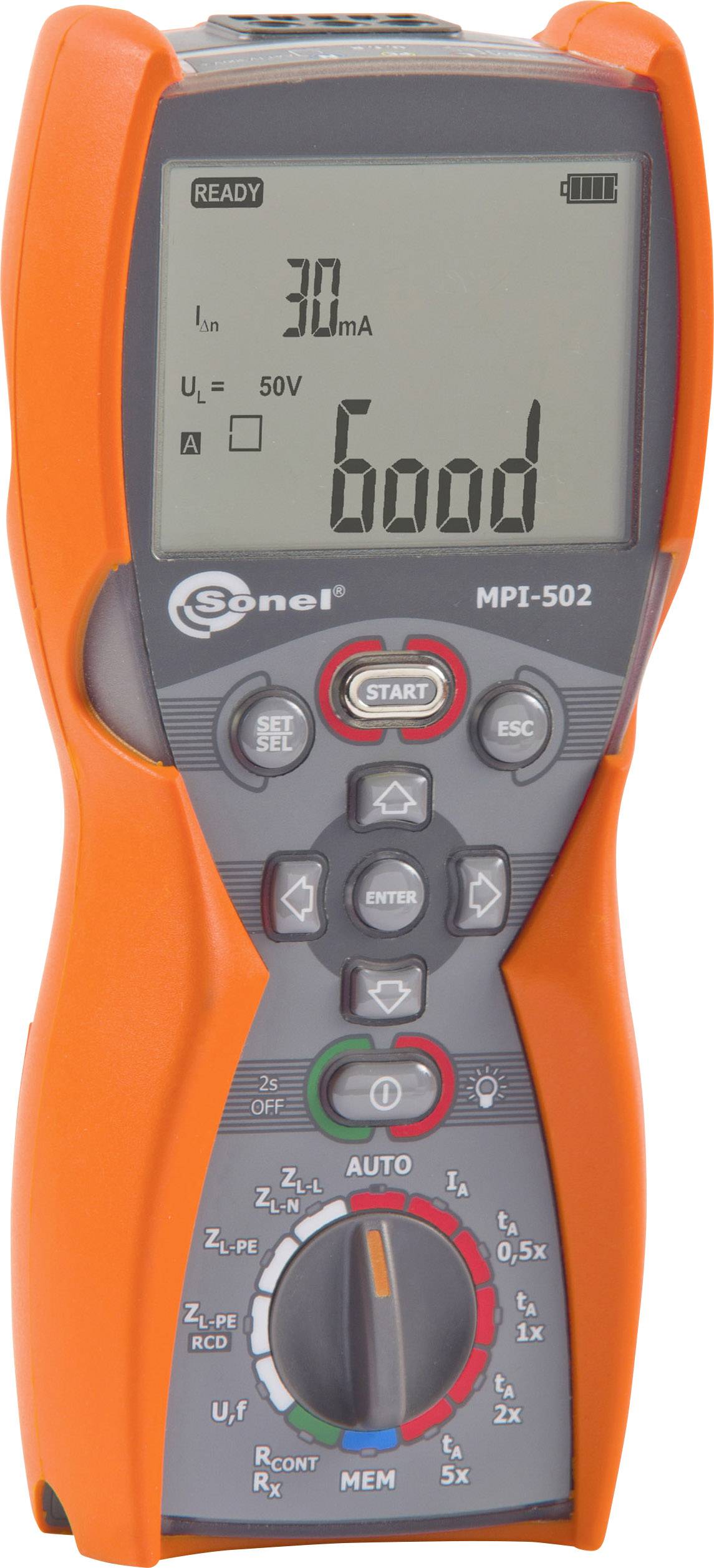

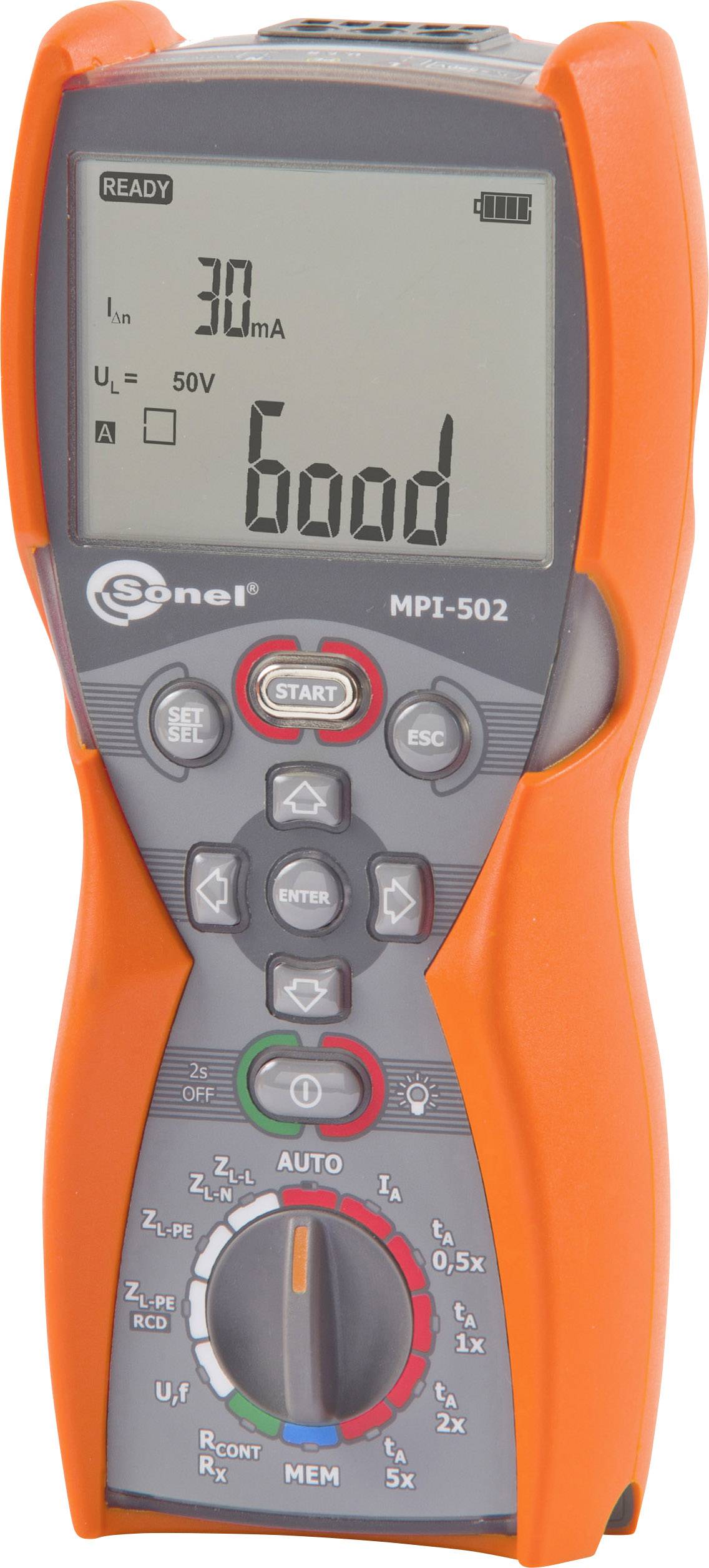

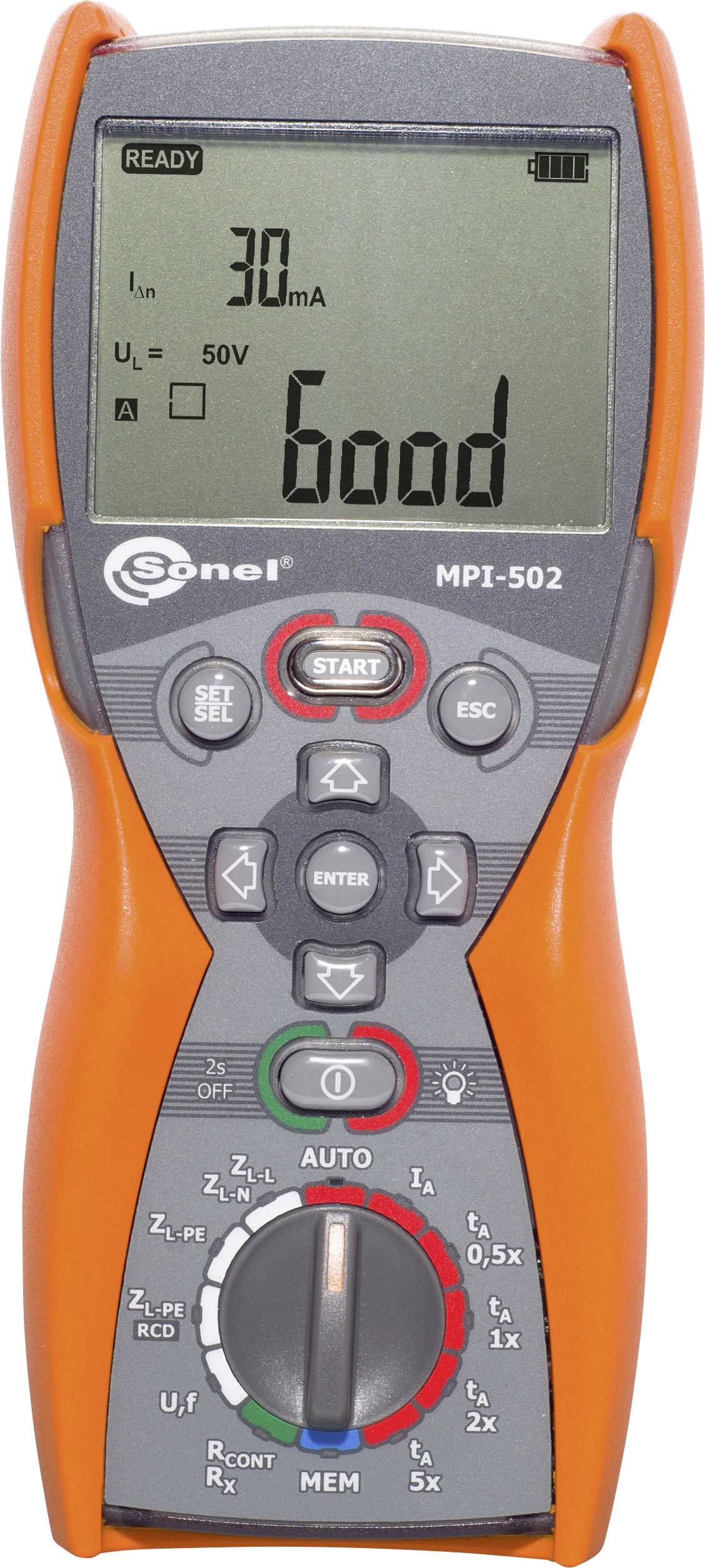

Sonel MPI-502 Testeur d'installation Norme VDE 0100
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails
Testeur d'installation VDE 0100 MPI-502
- Mesure de l'impédance de boucle : ZL-PE,ZL-N,ZL-L sur une tension d'alimentation 415V
- Courant de mesure : 7,6 A/230 V et 13 A/400 V.
- Mesure de boucle même sans déclenchement du RCD
- Vérification RCD/FI de type AC et A.
- Mesure de la résistance de conducteur de protection ±200 mA
- Mesure de la tension AC
- Mesure de fréquence
- Inversion automatique de L et N
- Transmission des données sans fil possible
- Mémoire pour 990 valeurs de mesure
- Testeur conforme à la norme IEC 60364-6-61
Caractéristiques techniques
- Plage de mesure de l'impédance de boucle ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω : résolution 0,01 Ω, précision : ±(5 % % + 3 chiffres); plage de mesure de l'impédance de boucle ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω: Résolution: 0,1 Ω, précision: ±(5% + 3 chiffres); plage de mesure de l'impédance de boucle ZL-PE,ZL-N,ZL-L 200...1999 Ω: Résolution: 1 Ω, précision: ±(5% + 3 chiffres); plages de tension: 180...270 V pour ZL-PE, ZL-N et 180...460 V pour ZL-L; fréquence: 50 Hz, 60 Hz; plage de mesure de l'impédance de boucle ZL-PE sans déclenchement du RCD 0,00...19,99 Ω: Résolution: 0,01 Ω, précision: ± 6% M. + 10 chiffres); plage de mesure de l'impédance de boucle ZL-PE sans déclenchement du RCD 20...199Ω: Résolution: 0,1 Ω, précision: ±(6% + 5 chiffres); plage de mesure de l'impédance de boucle ZL-PE sans déclenchement du RCD 200...1999Ω: Résolution: 1 Ω, précision: ±(6% + 5 chiffres); temps de déclenchement RCDnormal 0,5 * in: Plage: 0...300 ms, résolution: 1 ms, précision: +(2%.M. + 2 chiffres); temps de déclenchement RCDnormal 1 * in: Plage: 0...300 ms, résolution: 1 ms, précision: +(2%.M. + 2 chiffres); temps de déclenchement RCDnormal 2 * in: Plage: 0...150 ms, résolution: 1 ms, précision: ±(2%.M. + 2 chiffres); temps de déclenchement RCDnormal 5 * in: Portée: 0...40 ms: Résolution: 1 ms, précision: +(2%.M. + 2 chiffres); temps de déclenchement RCDsélectivement 0,5 * in: Plage: 0...500 ms, résolution: 1 ms, précision: +(2%.M. + 2 chiffres); temps de déclenchement RCDsélectivement 1 * in: Plage: 0...500 ms, résolution: 1 ms, précision: +(2%.M. + 2 chiffres); temps de déclenchement RCDsélectivement 2 * in: Plage: 0...200 ms, résolution: 1 ms, précision: ±(2%.M. + 2 chiffres); temps de déclenchement RCDsélectivement 5 * in: Plage: 0...150 ms, résolution: 1 ms, précision: ±(2%.M. + 2 chiffres); courant de déclenchement RCD type AC 10mA: Portée: 3,3...10,0 ma, résolution: 0,1 ma, courant de mesure: 0,3...1,0xIn, précision: ±5% in; courant de déclenchement RCD type AC 30 ma: Plage: 9,0...30,0 ma, résolution: 0,1 ma, courant de mesure: 0,3...1,0xIn, précision: 3,0% en courant de déclenchement R0...100mA, résolution: 0,3 ma, résolution: 0,3...1,0xIn: 3,0 0,3...1,0xIn, précision: ±5% in; courant de déclenchement RCD type AC 300 ma: Portée: 90...300,0 ma, résolution: 1 ma, courant de mesure: 0,3...1,0xIn, précision: ±5% in; courant de déclenchement RCD type AC 500 ma: Portée: 150...500,0 ma, résolution: 1 ma, courant de mesure: 0,3...1,0xIn, précision: 5% RCD, résolution: 0: 0 0,1 ma, courant de mesure : 0,35...2,0xIn, précision : ±10% in ; courant de déclenchement RCD type A 30 ma : plage : 12,5...42,0 ma, résolution : 0,1 ma, courant de mesure : 0,35...1,4,0xIn, précision : ±10% in ; courant de déclenchement RCD type A 100 ma : plage : 40,0...140,0 ma, résolution : 1 ma, intensité de mesure : 0,35 %, précision : 0,35 % ICD : 0,35 120...420 ma, résolution : 1 ma, courant de mesure : 0,35...1,4xIn, précision : ±10% in ; plage de mesure de résistance du conducteur de protection : +200 ma 0,00...19,99 Ω : résolution : 0,01 Ω, précision : ±(2 %) + 3 chiffres); plage de mesure de la résistance du conducteur de protection : +200 ma 20,00...199,9 Ω : résolution : 0,1 Ω, précision : + (2 %) + 3 chiffres); plage de mesure de la résistance du conducteur de protection : +200 ma 200...400 Ω : résolution : 1 Ω, précision : +2 % + 3 chiffres); résistance de mise à la terre RE pour RCD 10 ma: Plage: 0,01...5,00 kΩ, résolution: 0,01 kΩ, courant de mesure: 4 ma, précision: 0...+10% Mesure de la résistance de mise à la terre RE pour RCD 30 ma : plage : 0,01...1,66 kΩ, résolution : 0,01 kΩ, courant de mesure : 12 ma, précision : 0...+10% Mesure de la résistance de mise à la terre RE pour RCD 100 ma : plage : 1...500 Ω ; résolution : 1 Ω, courant de mesure : 40 ma, précision : 0...+5% Mesure de la résistance de mise à la terre RE pour RCD 300 ma : plage : 1...166 Ω, résolution : 1 Ω, courant de mesure : 120 ma, précision : 0...+5% Mesure de la résistance de mise à la terre RE pour RCD 500 ma : plage : 1...100 Ω, résolution : 1 Ω, courant de mesure : 200 ma, précision : 0...+5% + 5 chiffres); plage de tension de contact 0...9,9 V, résolution : 0,1 V, courant de mesure : 0,4x in, précision : 10 % de la valeur de mesure Tension de contact de 10 à 99,9 V, résolution : 0,1 V, courant de mesure : 0,4x in, précision : 0 à 15 %, plage de mesure de tension : 0,0 à 299,9 V, résolution : 0,1 V, précision : ± (2 %) + 6 chiffres); plage de mesure de tension 300...500 V, résolution : 1 V, précision : ±(2 % + 2 chiffres); plage de fréquence 45...65 Hz: Résolution: 0,1 Hz, précision: ±(0,1 %.M. + 1 chiffre)
- Type de produit
Testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT IV 300 V
- Interfaces
USB
- Dim.
(L x l x H) 160 x 305 x 265 mm
- Poids
1.88 kg
IP67
- Gamme de mesure (VDE)
Impédance de boucle
Impédance de ligne
Résistance
Résistance du conducteur de protection
Courant de contact
Tension
Courant
Fréquence
- Norme DIN
DIN IEC 60364
- Type d'affichage
numérique (LCD)
- Précision
0.1 %
- Largeur
305 mm
- Hauteur
265 mm
- Longueur
160 mm
- Procédure de test
automatique
- Alimentation électrique
alimentation à batterie
- Mémoire (emplacements)
990
- Mémoire
oui
- Type
MPI-502
- Norme VDE
0100
- Spécificités
test RCD/FI
Documents & téléchargements
Fiche technique
Fiche technique 1427976 Sonel MPI-502 Testeur d'installation Norme VDE 0100
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1427976 Sonel MPI-502 Testeur d'installation Norme VDE 0100
Description
Le testeur VDE 0100 MPI-502 de Sonel est la version la plus petite et la plus pratique de la série MPI. Il est idéal pour la vérification rapide des disjoncteurs différentiels et des fusibles dans les installations et les installations électriques. La combinaison parfaite entre la taille et la technique de mesure fait du MPI-502 l'appareil de test pour chaque mallette à outils.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Boîtier robuste protégé en caoutchouc IP67 ; format multimètre ; CAT IV 300 V ; cordons de test avec prises banane ou pointes de mesure ; pinces crocodiles ; transfert de données via adaptateur or-1 ; mallette de transport ; accus ; logiciel de protocole Sonel Reader
Contenu de la livraison
- Câble de test avec fiche MÂLE DE mise à la terre UNI (WS-05)
- Câble de test avec fiches banane femelles : 1,2 m, rouge
- Câble de test avec prises banane 1,2 m, jaune
- Câble de test avec prises banane 1,2 m, bleu
- Pointe de mesure avec prise banane rouge
- Pointe de mesure avec prise banane bleue
- Pince crocodile K02, jaune;
- Récepteur OR-1
- Sacoche de transport M6
- Dragonne
- Avec certificat d'étalonnage
- Mode d'emploi
- Piles
- Logiciel Sonel Reader
