Name: Siemens 3VA1463-4EF32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 441 - 630 A Tension de contact (max.): 690 V/
Brand: Siemens
SKU: 2862492
Availability: BackOrder

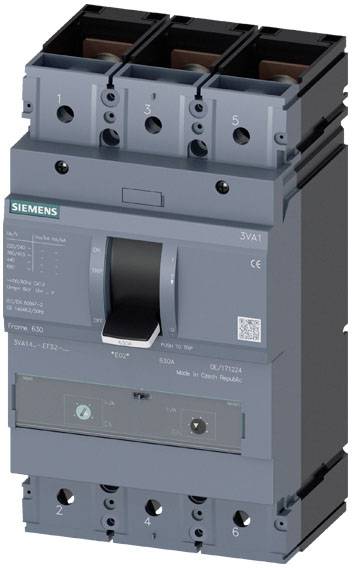

Un disjoncteur électrique Siemens, modèle 3VA1, gris, portant des étiquettes de produit et des spécifications techniques sur sa face avant.

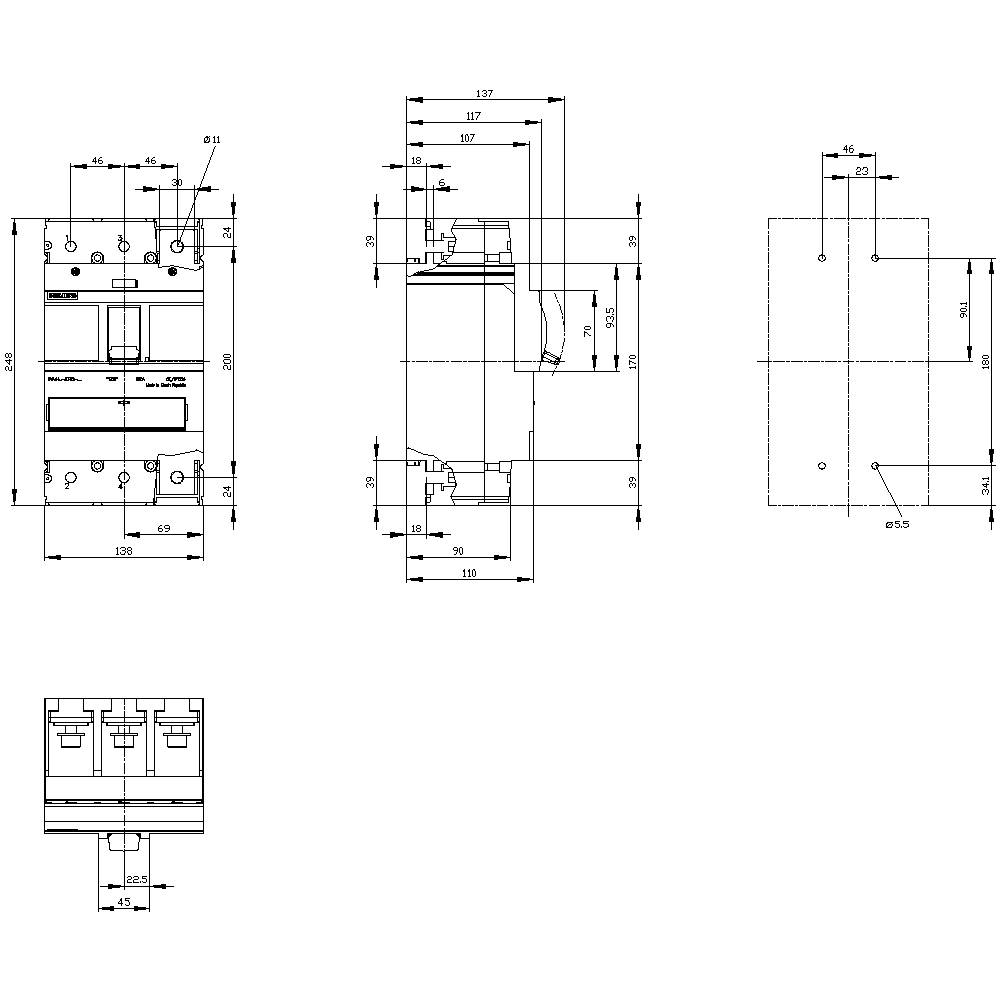

Dessin technique d'un disjoncteur tripolaire avec dimensions en millimètres, présentant des vues de face, de côté et de dos.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

630 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3VA1463-4EF32-0AA0

Fiche technique (PDF)

Livraison le ven. 6 novembre

Nombre

Set(s)

Total (CHF 1'649.95 / pièce(s))

CHF 1'649.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 130.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Convient à l'utilisation : protection de l'installationDisposition du connecteur électrique / pour le circuit principal : connexion avantType d'actionneur : levier d'inclinaisonDurée de vie mécanique (cycles de commutation) / typique : 15000Durée de vie électrique (cycles de commutation) / pour AC-1 / à 380/415 V : 4000Durée de vie électrique (cycles de commutation) / à 1/2 valeur assignée courant / à AC-1 / à 380/415 V: 12000Durée de vie électrique (cycles de commutation) / à AC-1 / à 690 V : 2700Composant du produit / bouton de réglage : ouiExtension du produit / en option / entraînement du moteur : ouiProtection de l'appareil : ouiModèle de la surface / des connexions / sur le dessus du commutateur (N, 1, 3, 5) : argentModèle de la surface / des connexions / sur le dessous de l'interrupteur (N, 2, 4, 6) : argentTension d'isolement : 800 VPuissance dissipée / maximale : 192,9 WType de fonction de protection / déclenchement de courant excessif : LIModèle de surveillance des défauts de mise à la terre : sansModèle de déclencheur I / réglable : ouiPouvoir d'arrêt courant de court-circuit en fonctionnement (ci) / à 240 V : 55 kAPouvoir d'arrêt courant de court-circuit de fonctionnement (ci) / à 690 V : 5 kAPouvoir d'arrêt courant de court-circuit limite (ICU) / à 240 V : 55 kAPouvoir de coupure courant de court-circuit limite (ICU) / à 690 V : 7 kACourant de court-circuit (ICM) / à 240 V : 121 kACourant de court-circuit (ICM) / à 690 V : 10,5 kAPropriété du produit / en cas de déclenchement L / réglable : ouiPropriété du produit / pour protection de conducteur N / réglable : ouiType de section de conducteur connectable / pour connexion à rail plat / minimum : 20 x 1 mmType de section de conducteur connectable / pour connexion à rail plat / maximum 35 x 10 mm

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3VA1463-4EF32-0AA0

Plage de réglage du courant (min.): 441 A

Valeur du courant d'appel (max.): 630 A

Plage de réglage (courant): 441 - 630 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC
500 V/DC

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: S

Type du déclencheur à maximum de courant: TM240

Connexion: raccord à vis

: IP40

Profondeur: 110 mm

Largeur: 138 mm

Hauteur: 248 mm

Dim.: (l x H x P) 138 x 248 x 110 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2862492 Siemens 3VA1463-4EF32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 441 - 630 A Tension de contact (max.): 690 V/

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862492 Siemens 3VA1463-4EF32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 441 - 630 A Tension de contact (max.): 690 V/

Description

Disjoncteur 3VA1 IEC Frame 630 classe de puissance de commutation S ICU=36kA @ 415V 3 pôles, protection de l'installation TM240, ATAM, in=630A protection contre la surcharge IR=440A...630A protection contre les courts-circuits II=4...8 x dans un connecteur à vis plat disjoncteur compact 3VA1 pour la protection du démarreur. Les disjoncteurs compacts 3VA de Siemens, qui constituent un élément important des composants de protection SENTRON pour les applications industrielles et les applications dans le domaine de l'infrastructure, offrent une protection efficace des installations, des démarreurs et des moteurs grâce à une coupure sûre en cas de surcharge et de court-circuit. Les disjoncteurs compacts 3VA sont la référence en matière de flexibilité et de diversité d'accessoires modulaires. Accessoire uniforme pour plusieurs tailles sur toutes les séries du disjoncteur compact 3VA1 et 3VA2. Cette variante du disjoncteur compact 3VA se distingue principalement par : 1. Forme compacte. 2. Disponible comme variante pour la protection de démarrage pour protéger les moteurs électriques contre les courts-circuits. 3. Disponible en version 3 pôles. 4. En fonction de la taille : courant de fonctionnement nominal de 32 A....200 A.5. Pouvoir de commutation de 55 kA... 70 kA à 415 V. 6. Montage possible dans un montage fixe et une technique de branchement. 7. La série dispose d'un déclencheur thermique-magnétique à courant excessif 8. Accessoires internes modulaires et faciles à monter avec de nombreuses fonctions. 9. Plate-forme d'accessoires continue via tous les disjoncteurs compacts 3VA.
