Name: Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 Départ-moteur Puissance moteur à 400 V 7.5 kW 690 V Courant nominal 15.5 A
Brand: Siemens
SKU: 1744477
Availability: BackOrder

Sur l'illustration, on peut voir un disjoncteur modulaire pour applications industrielles, composé de plusieurs composants.

Une armoire électrique ouverte avec des câbles et des appareils, située à côté d'une fenêtre couverte de gouttes de pluie. À l'extérieur, on aperçoit une mer bleue floue.

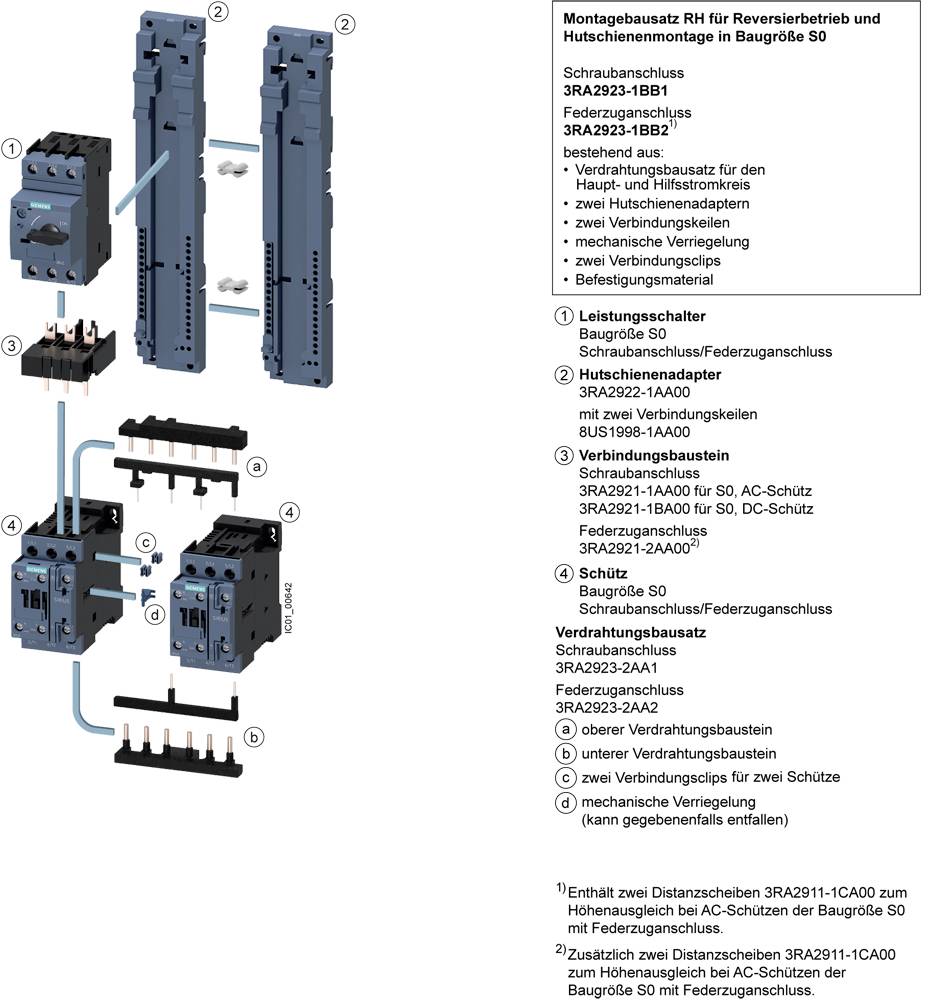

'La figure montre le processus de montage pour le fonctionnement réversible dans la taille de boîtier S0. Comprend une connexion à vis, une connexion à ressort et un support de pied.'

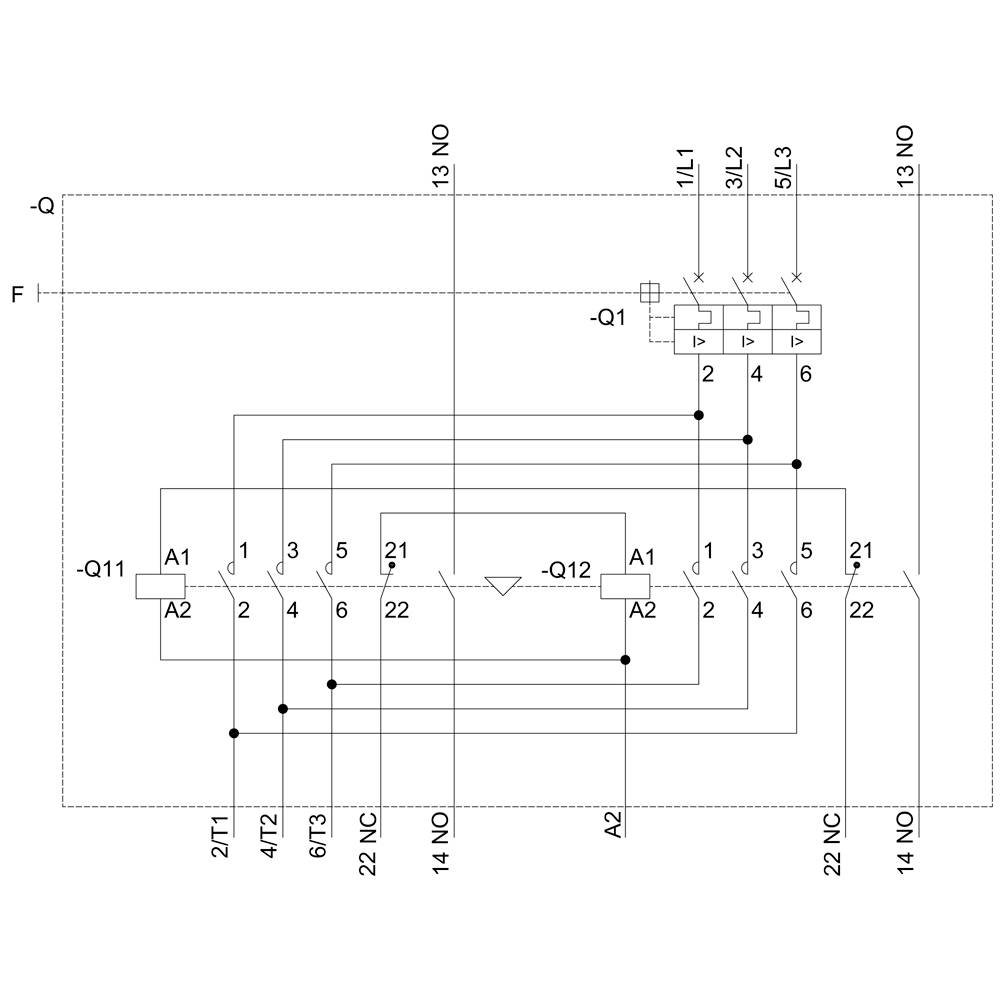

'Schéma de câblage d'une commande électrique avec différents interrupteurs, contacts et connexions.'

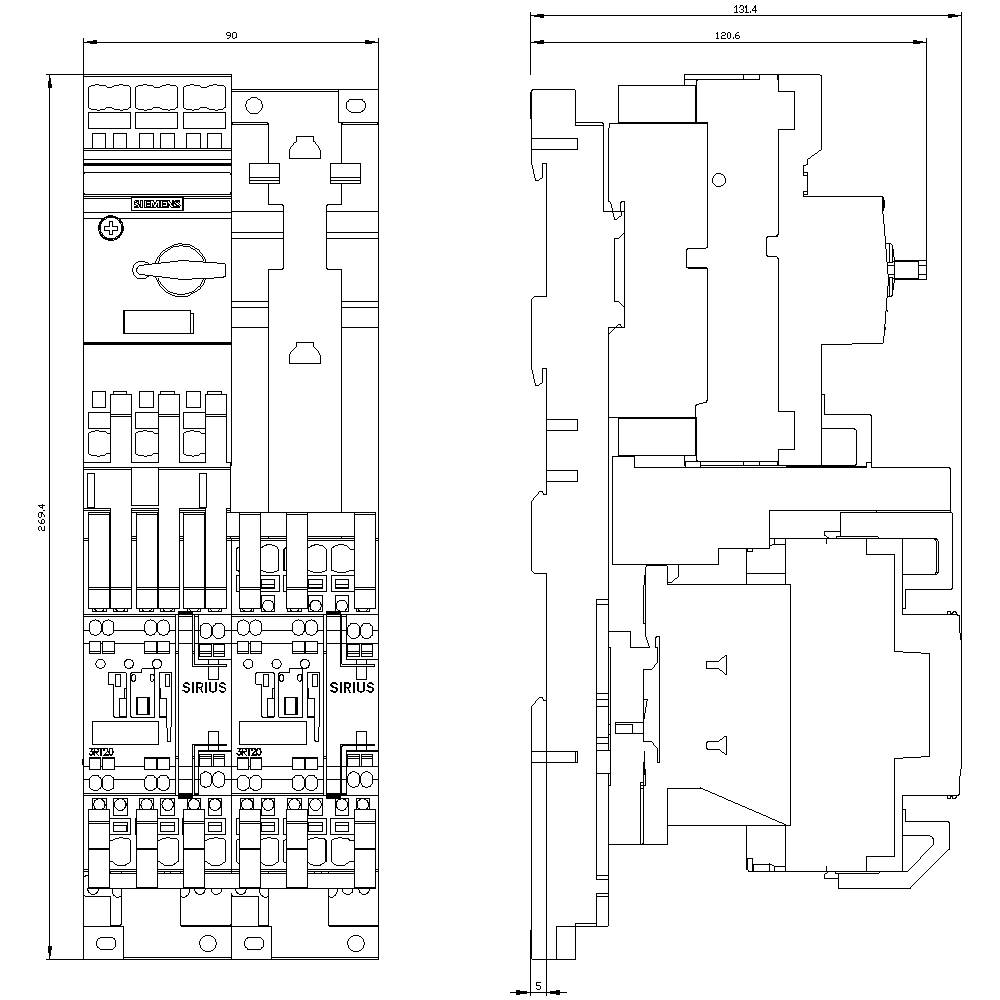

Dessin technique d'un système de disjoncteur industriel avec plusieurs composants, connexions de câbles et segments de commutation.

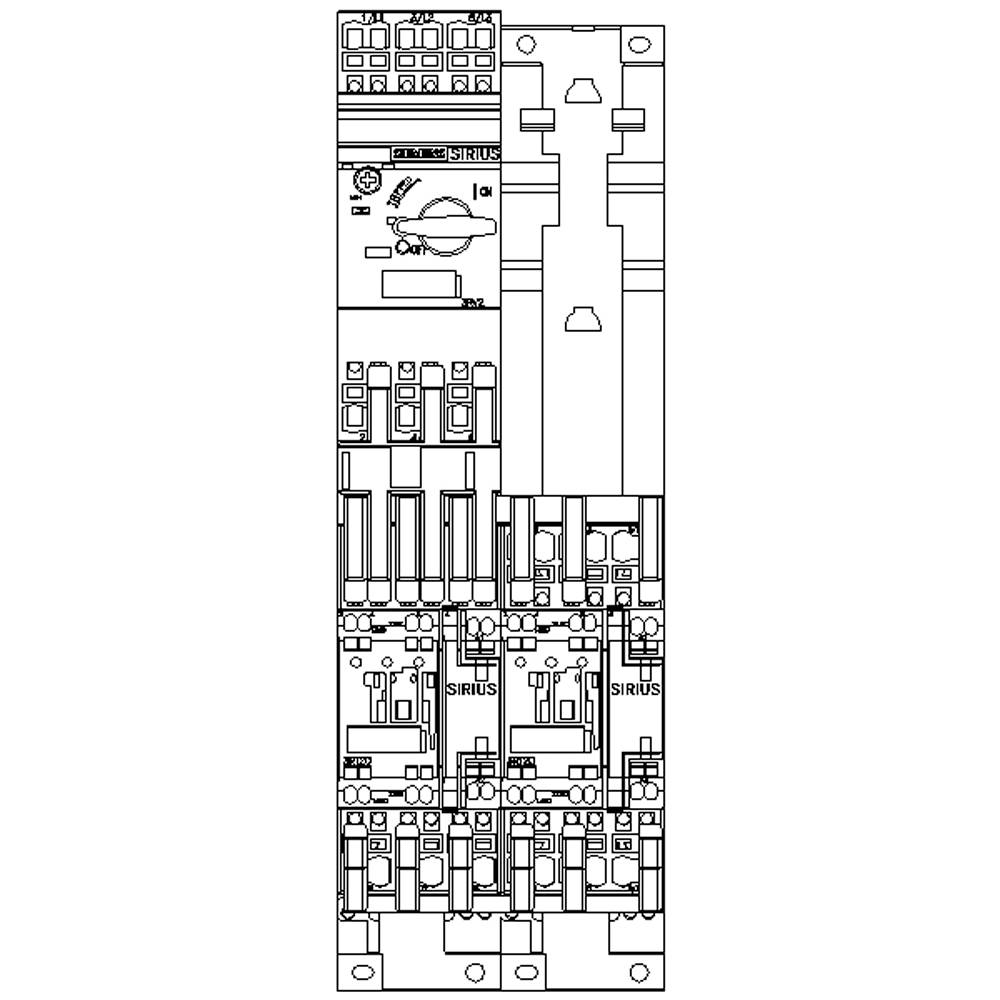

Un schéma technique d'un interrupteur SIRUIS. Présente des composants détaillés et leur disposition pour le contrôle des appareils électriques.

1/6

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

Nombre

pièce(s)

Total (CHF 499.95 / pièce(s))

CHF 499.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Type de connecteur électrique : connexion d'alimentation à ressort
Taille de la branche de consommation : S0
Fréquence de fonctionnement : 50/60 Hz

Tension moteur: 690 V

Type de produit: Départ-moteur

Courant de raccordement: 15.5 A

Puissance moteur à 400 V: 7.5 kW

Tension nominale: 690 V

Modèle: Type de fixation : sur adaptateur pour fixation par vis et par encliquetage sur rail DIN 35 mm

Référence fabricant: 3RA22204BF270AP0

Courant nominal: 15.5 A

Courant nominal - arrondi: 15.5 A

Type: 3RA2220-4BF27-0AP0

Puissance moteur à 230 V/400 V: 7.5 kW

Dim.: (l x H x P) 90 x 269 x 130 mm

Connexion: raccordement à ressort

Largeur: 90 mm

Hauteur: 269 mm

Profondeur: 130 mm

Température max.: +60 °C

Température min.: -20 °C

: 90

: 269 mm

: 130 mm

: FAUX

: 7.5 kW

: 1

: 20 A

: 0

: IP20

: CLASS 10

: VRAI

: FAUX

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 20 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Code produit :1744477

Livraison le ven. 6 novembre

Conrad Electronic

Ce produit

15.5 A

7.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 499.95^*

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744452

Livraison le jeu. 26 novembre

Conrad Electronic

3.6 A

1.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744454

Livraison le ven. 6 novembre

Conrad Electronic

3.6 A

1.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1699318

Livraison le ven. 6 novembre

Conrad Electronic

4.9 A

2.2 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1744456

Livraison le ven. 6 novembre

Conrad Electronic

4.9 A

2.2 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1704751

Livraison le ven. 6 novembre

Conrad Electronic

6.5 A

3 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1744457

Livraison le ven. 6 novembre

Conrad Electronic

6.5 A

3 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1744458

Livraison le ven. 6 novembre

Conrad Electronic

8.5 A

0.4 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1744460

Livraison le ven. 6 novembre

Conrad Electronic

8.5 A

0.4 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 369.95^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1699319

Livraison le ven. 6 novembre

Conrad Electronic

11.5 A

5.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 Départ-moteur Puissance moteur à 400 V 7.5 kW 690 V Courant nominal 15.5 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 Départ-moteur Puissance moteur à 400 V 7.5 kW 690 V Courant nominal 15.5 A

Description

Départ-moteur sans fusibles, inversion de marche CA 400 V, Taille S0 13,0...20,0 A 230 V CA borne à ressort pour montage sur rail DIN avec adaptateur pour montage sur rail symétrique (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1 contact à fermeture+1 contact à ouverture, (contacteur)
