Name: Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Départ-moteur Puissance moteur à 400 V 1.5 kW 690 V Courant nominal 3.6 A
Brand: Siemens
SKU: 1744453
Availability: BackOrder

Contacteur électromagnétique, noir et bleu, avec plusieurs fils. Utilisé dans des applications industrielles pour commander des appareils électriques.

Un armoire électrique ouverte à côté d'une fenêtre où des gouttes de pluie ruissellent. À l'extérieur, on distingue de manière floue une machine industrielle.

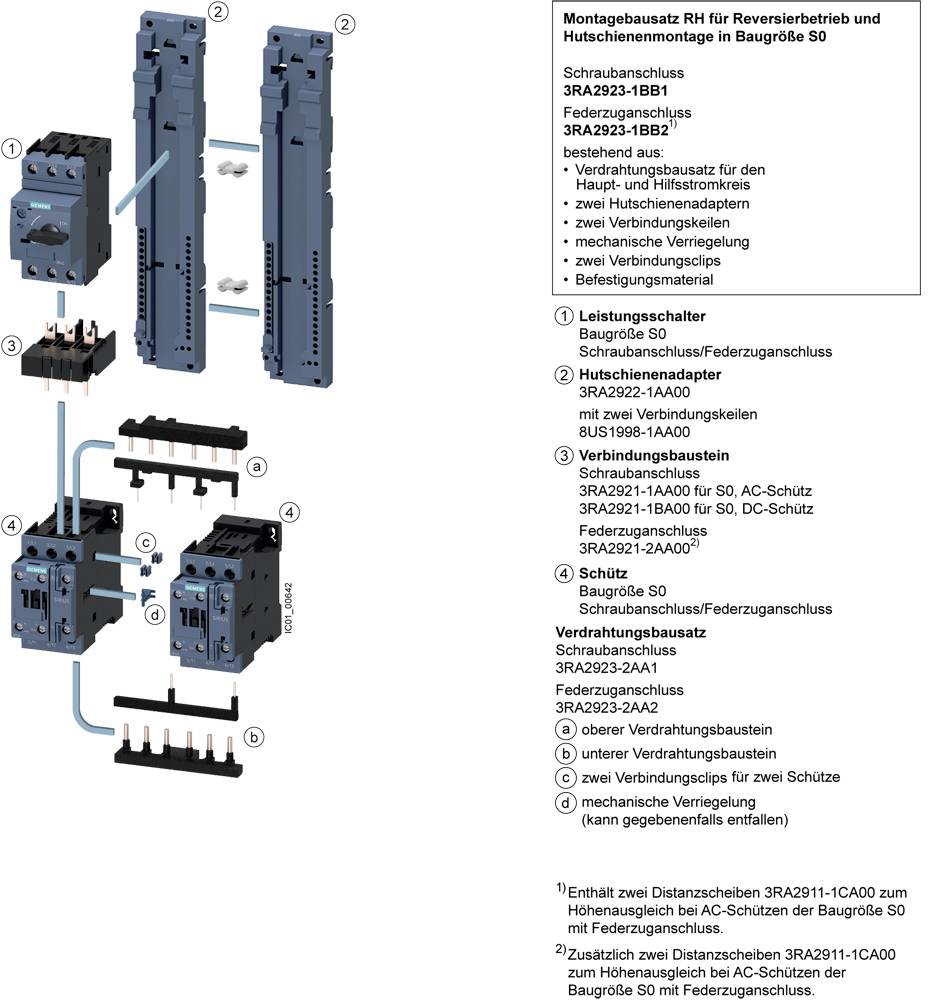

'Kit de montage RH pour fonctionnement réversible et montage sur rail DIN en taille S0' avec composants, instructions de montage et détails de connexion.

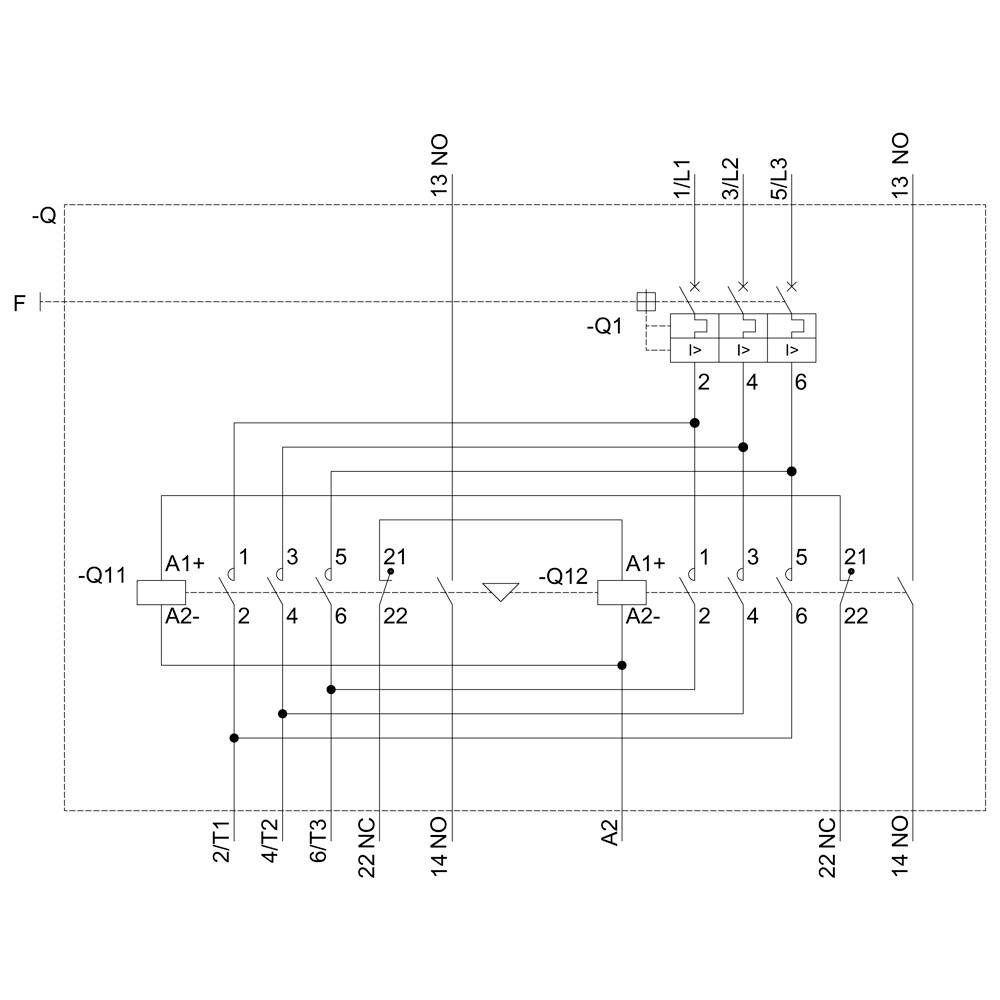

Un schéma de circuit d'un système électrique avec plusieurs composants et connexions, comprenant des symboles de relais et des positions d'interrupteurs.

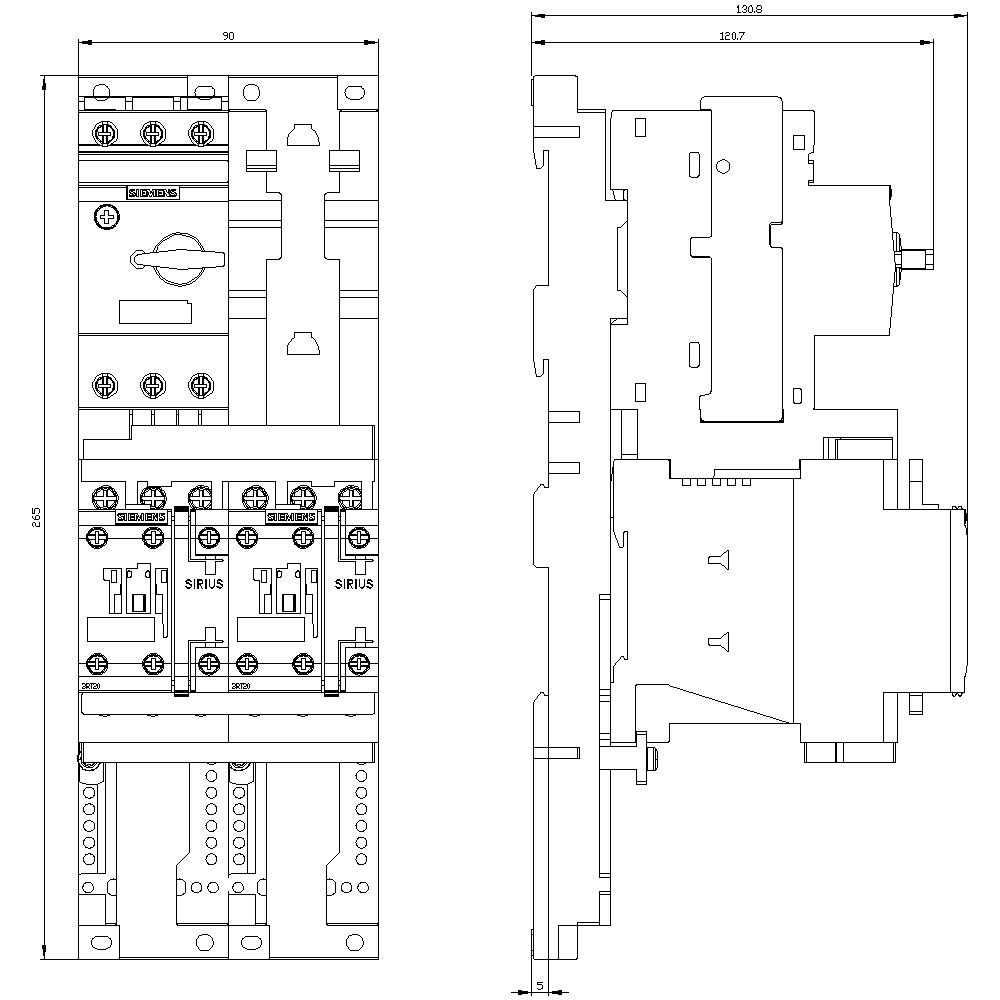

Dessin technique d'un interrupteur électrique avec vue latérale et frontale, montrant la disposition des composants et des vis.

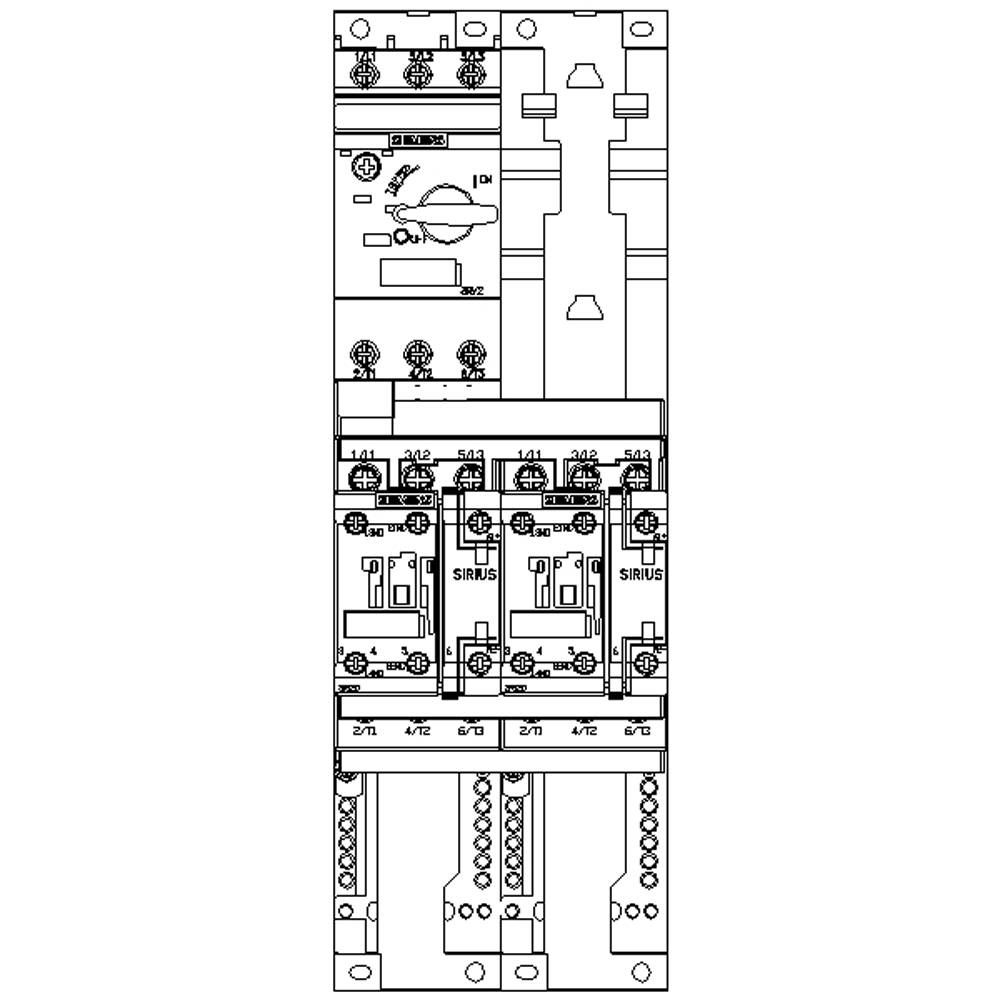

Schéma de câblage d'un interrupteur électrique avec plusieurs bornes et étiquettes. Illustre la configuration et les connexions.

1/6

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 291.95 / pièce(s))

CHF 291.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Modèle de raccordement électrique : raccordement à vis
Taille de la branche de consommation : S0
Fréquence de fonctionnement : 50/60 Hz

Tension moteur: 400 V/AC

Type de produit: Départ-moteur

Courant de raccordement: 3.6 A

Puissance moteur à 400 V: 1.5 kW

Tension nominale: 690 V

Modèle: Type de fixation : sur adaptateur pour fixation par vis et par encliquetage sur rail DIN 35 mm

Référence fabricant: 3RA22201FB240BB4

Courant nominal: 3.6 A

Courant nominal - arrondi: 3.6 A

Type: 3RA2220-1FB24-0BB4

Puissance moteur à 230 V/400 V: 1.5 kW

Dim.: (l x H x P) 90 x 265 x 130 mm

Largeur: 90 mm

Hauteur: 265 mm

Profondeur: 130 mm

Température max.: +60 °C

Température min.: -20 °C

: 90

: 265 mm

: 130 mm

: FAUX

: 1.5 kW

: 1

: 5 A

: 0

: 3.5-5 A

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: 24-24 V

: IP20

: FAUX

: FAUX

: CLASS 10

: VRAI

: FAUX

: Screw connection

: Screw connection

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: DC

: Other

: 5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744453

Livraison le ven. 4 décembre

Conrad Electronic

Ce produit

3.6 A

1.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 291.95^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1699317

Livraison le lun. 16 novembre

Conrad Electronic

3.6 A

1.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 329.95^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1744455

Livraison le lun. 16 novembre

Conrad Electronic

4.9 A

2.2 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 291.95^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1751364

Livraison le lun. 16 novembre

Conrad Electronic

4.9 A

2.2 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 329.95^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1750695

Livraison le lun. 16 novembre

Conrad Electronic

6.5 A

3 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 329.95^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1744459

Livraison le lun. 16 novembre

Conrad Electronic

8.5 A

0.4 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 301.95^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1704752

Livraison le lun. 16 novembre

Conrad Electronic

8.5 A

0.4 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 333.95^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1744461

Livraison le lun. 16 novembre

Conrad Electronic

11.5 A

5.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 301.95^*

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1749446

Livraison le lun. 16 novembre

Conrad Electronic

11.5 A

5.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 333.95^*

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Code produit :1744464

Livraison le lun. 16 novembre

Conrad Electronic

15.5 A

7.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744453 Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Départ-moteur Puissance moteur à 400 V 1.5 kW 690 V Courant nominal 3.6 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744453 Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Départ-moteur Puissance moteur à 400 V 1.5 kW 690 V Courant nominal 3.6 A

Description

Départ-moteur sans fusibles, inversion de marche CA 400 V, Taille S0 3,50...5,00 A 24 V CC borne à vis pour montage sur rail DIN avec adaptateur pour montage sur rail symétrique (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1 contact à fermeture+1 contact à ouverture, (contacteur)
