Name: Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Départ-moteur Puissance moteur à 400 V 1.5 kW 690 V Courant nominal 3.6 A
Brand: Siemens
SKU: 1744452
Availability: BackOrder

Module de protection avec interrupteurs et commandes, adapté pour une utilisation dans des systèmes électriques afin de contrôler les flux de courant.

Une armoire électrique ouverte, remplie de câblages et de circuits, est visible, tandis qu'un lave-linge industriel est aperçu à travers une fenêtre en arrière-plan.

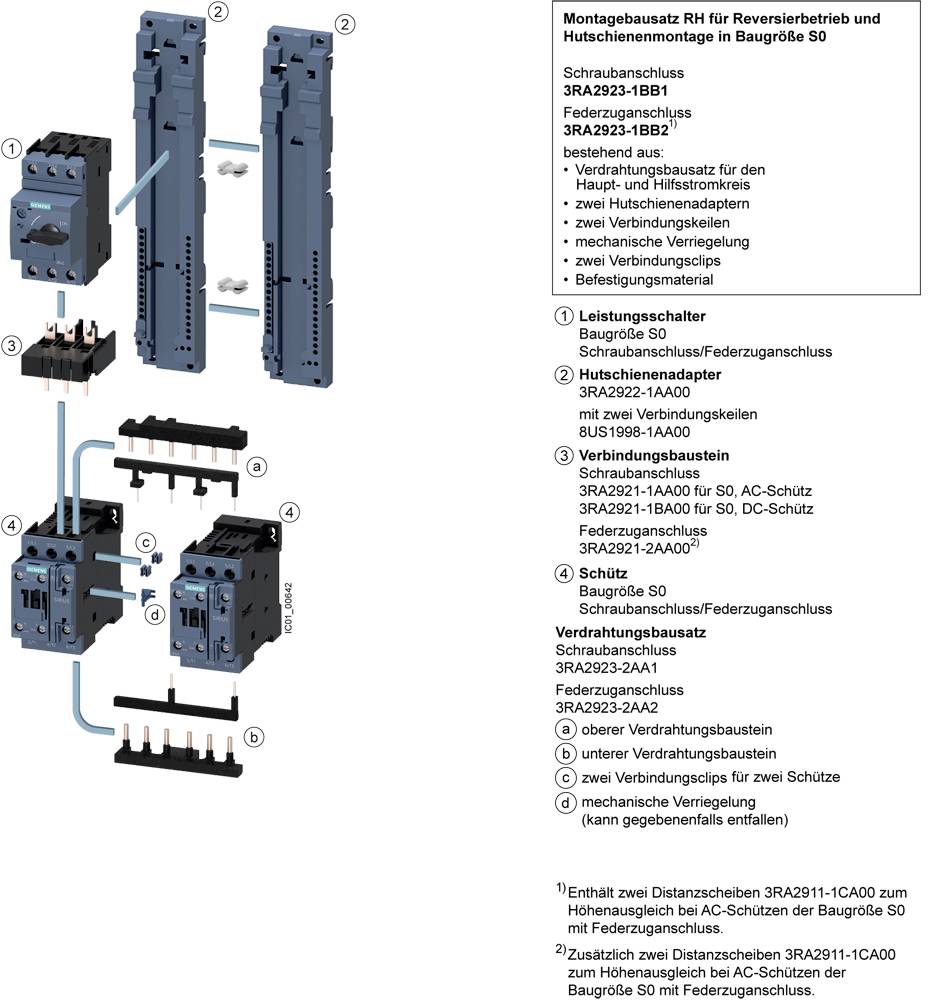

Schéma éclaté d'un ensemble de montage pour service réversible sur contacteurs de taille S0. Comprend la numérotation des composants.

Plan hydraulique montrant les vannes, les pompes et les connexions électriques dans un système. Les composants principaux sont identifiés par des lettres et des chiffres.

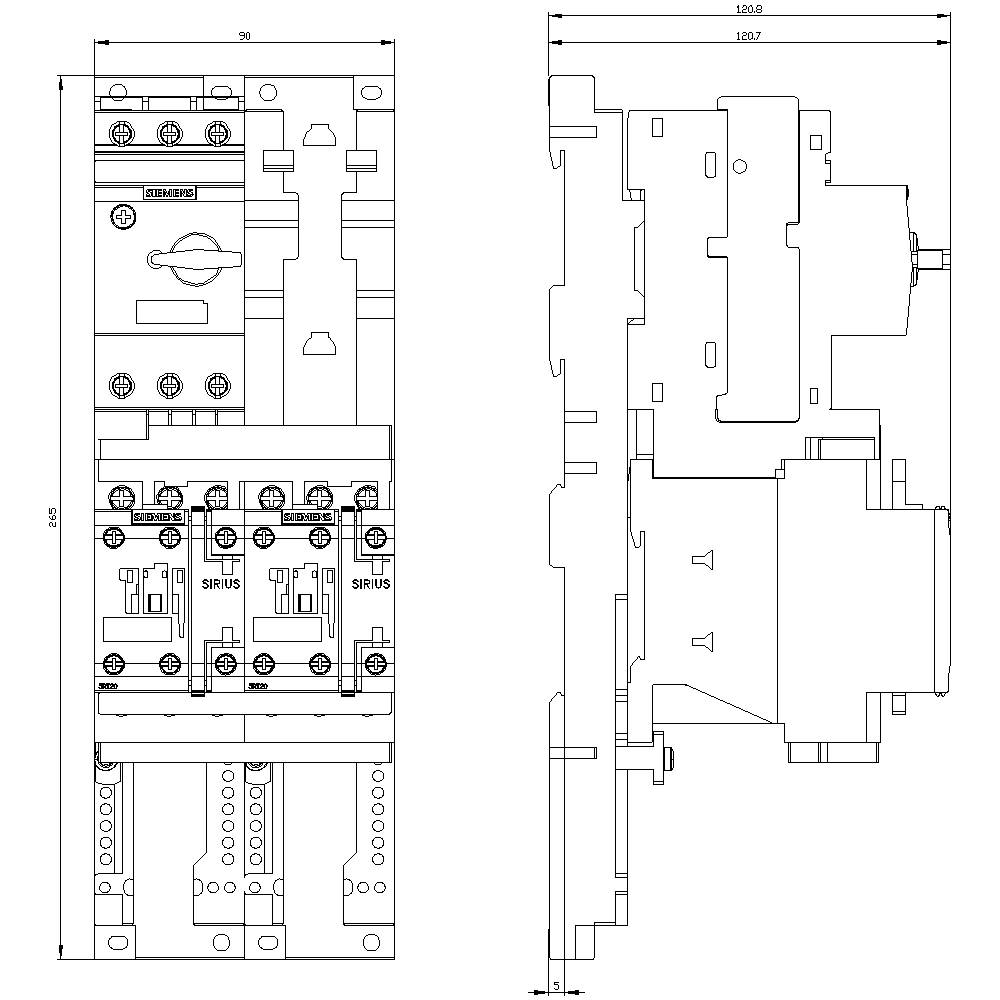

Dessin technique d'un appareil de commutation électrique avec vue de face et vue latérale. Illustre les composants et les dimensions pour l'installation.

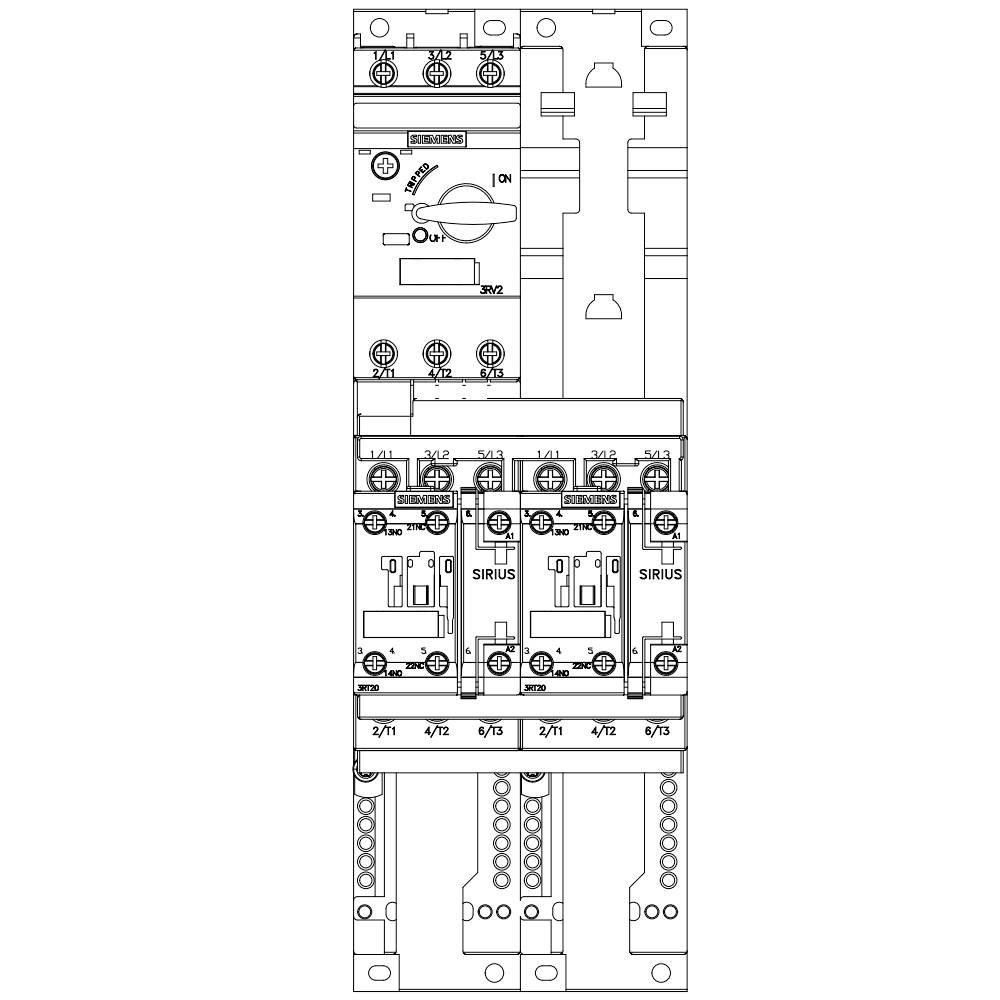

Un schéma technique d'un armoire électrique montre les interrupteurs, les dispositifs de protection et les connexions de câblage dans une disposition verticale.

1/6

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 319.95 / pièce(s))

CHF 319.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Modèle de raccordement électrique : raccordement à vis
Taille de la branche de consommation : S0
Fréquence de fonctionnement : 50/60 Hz

Tension moteur: 400 V/50 - 60 Hz

Type de produit: Départ-moteur

Courant de raccordement: 3.6 A

Puissance moteur à 400 V: 1.5 kW

Tension nominale: 690 V

Modèle: Type de fixation : sur adaptateur pour fixation par vis et par encliquetage sur rail DIN 35 mm

Référence fabricant: 3RA22201FB240AP0

Courant nominal: 3.6 A

Courant nominal - arrondi: 3.6 A

Type: 3RA2220-1FB24-0AP0

Puissance moteur à 230 V/400 V: 1.5 kW

Dim.: (l x H x P) 90 x 265 x 120 mm

Largeur: 90 mm

Hauteur: 265 mm

Profondeur: 120 mm

Température max.: +60 °C

Température min.: -20 °C

: 90

: 265 mm

: 120 mm

: FAUX

: 1.5 kW

: 1

: 5 A

: 0

: 3.5-5 A

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: 230-230 V

: IP20

: FAUX

: FAUX

: CLASS 10

: VRAI

: FAUX

: Screw connection

: Screw connection

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: AC

: Other

: 5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744452

Livraison le ven. 4 décembre

Conrad Electronic

Ce produit

3.6 A

1.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744454

Livraison le lun. 16 novembre

Conrad Electronic

3.6 A

1.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1699318

Livraison le lun. 16 novembre

Conrad Electronic

4.9 A

2.2 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1744456

Livraison le lun. 16 novembre

Conrad Electronic

4.9 A

2.2 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1704751

Livraison le lun. 16 novembre

Conrad Electronic

6.5 A

3 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1744457

Livraison le lun. 16 novembre

Conrad Electronic

6.5 A

3 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1744458

Livraison le lun. 16 novembre

Conrad Electronic

8.5 A

0.4 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1744460

Livraison le lun. 16 novembre

Conrad Electronic

8.5 A

0.4 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 369.95^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1699319

Livraison le lun. 16 novembre

Conrad Electronic

11.5 A

5.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Siemens 3RA2220-1KD24-0AP0 3RA22201KD240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1744462

Livraison le lun. 16 novembre

Conrad Electronic

11.5 A

5.5 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 369.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744452 Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Départ-moteur Puissance moteur à 400 V 1.5 kW 690 V Courant nominal 3.6 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744452 Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Départ-moteur Puissance moteur à 400 V 1.5 kW 690 V Courant nominal 3.6 A

Description

Départ-moteur sans fusibles, inversion de marche CA 400 V, Taille S0 3,50...5,00 A 230 V CA borne à vis pour montage sur rail DIN avec adaptateur pour montage sur rail symétrique (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1 contact à fermeture+1 contact à ouverture, (contacteur)
