Name: Siemens 3RA2110-0JD15-1AP0 3RA21100JD151AP0 Départ-moteur Puissance moteur à 400 V 0.25 kW 690 V Courant nominal 0.85 A
Brand: Siemens
SKU: 1744432
Availability: BackOrder

Un sectionneur électrique à coupure visible avec des bornes de câblage noires, monté sur un rail blanc. Utilisé pour le contrôle des circuits électriques.

Un armoire électrique ouverte à gauche montre des composants électriques. À droite, on aperçoit à travers une fenêtre une installation de production sous la pluie.

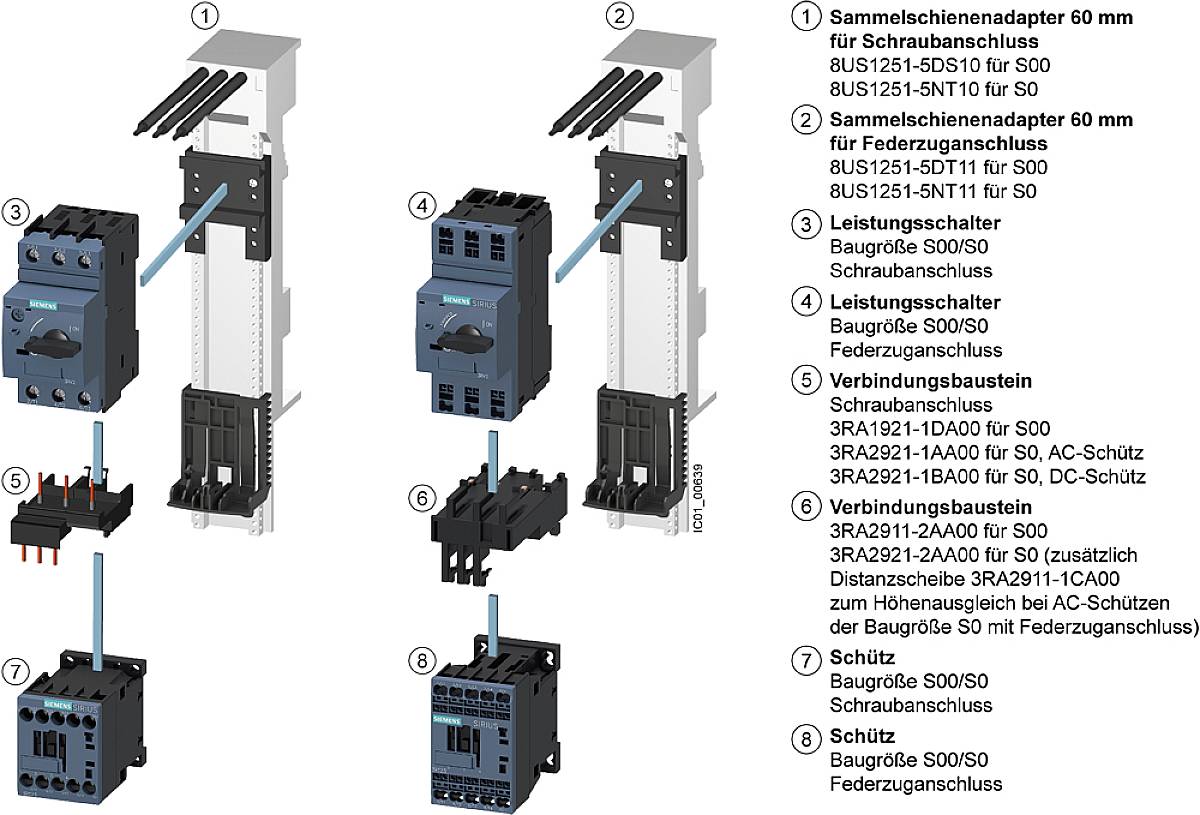

'Représentation d'une armoire électrique avec un système de barres omnibus. Montre des composants tels que des adaptateurs de barres omnibus, des disjoncteurs et des contacteurs avec des modules de connexion.'

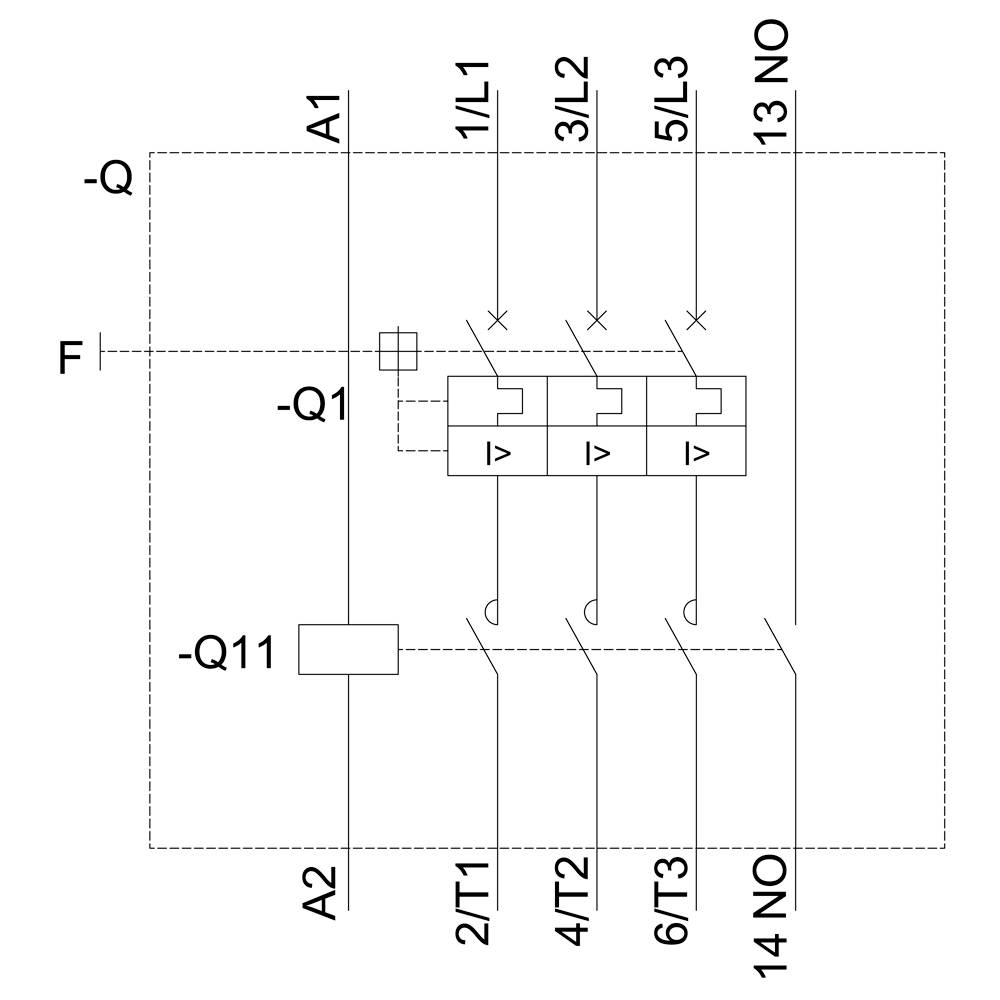

'Le diagramme du schéma électrique montre les bornes A1, A2, 1/L1, 3/L2, 5/L3, 13 NO, 2/T1, 4/T2, 6/T3, 14 NO, avec fusible F et disjoncteur Q1, Q11.'

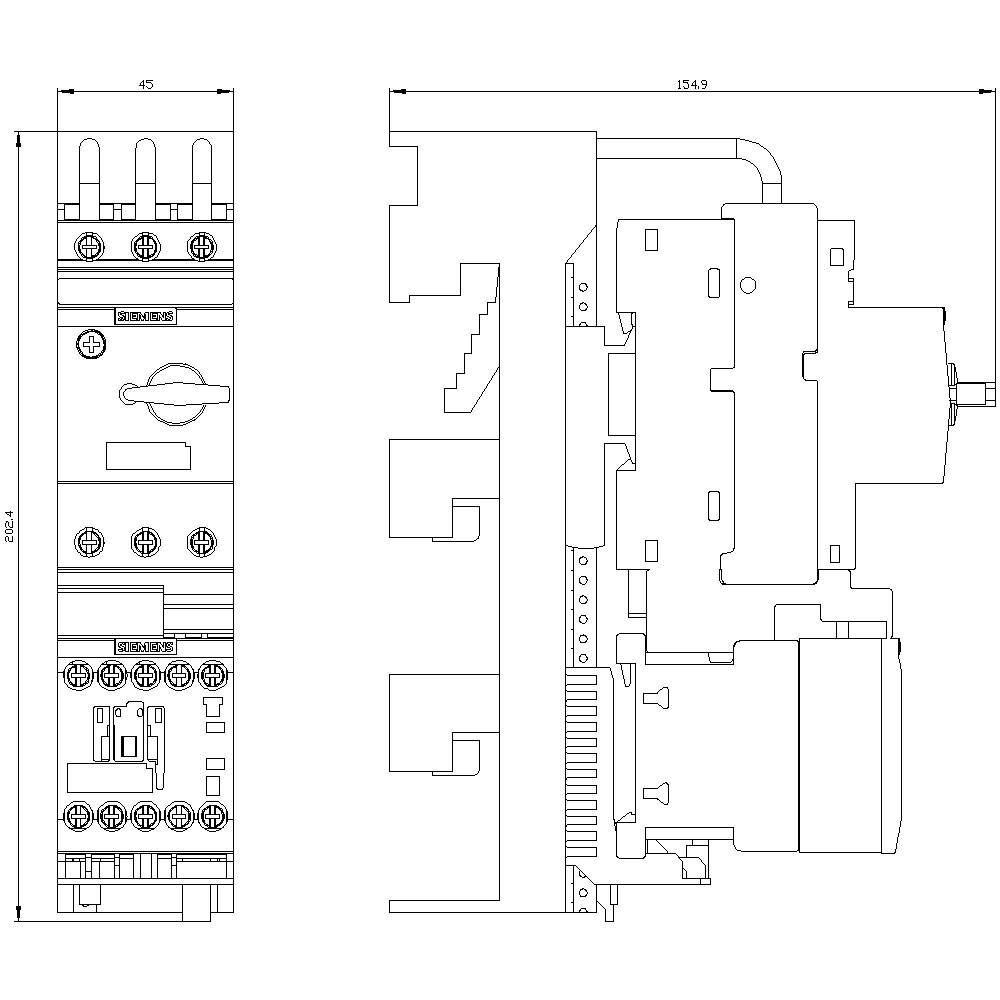

Dessin technique d'un interrupteur électrique et de sa vue latérale. Présente les composants détaillés et les dimensions en mm.

1/6

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

Nombre

pièce(s)

Total (CHF 199.95 / pièce(s))

CHF 199.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Modèle de raccordement électrique : raccordement à vis
Taille de la branche de consommation : S00
Fréquence de fonctionnement : 50/60 Hz

Tension moteur: 400 V/AC

Type de produit: Départ-moteur

Courant de raccordement: 0.85 A

Puissance moteur à 400 V: 0.25 kW

Tension nominale: 690 V

Modèle: Type de fixation : pour le montage sur le système de barre omnibus 60 mm

Référence fabricant: 3RA21100JD151AP0

Courant nominal: 0.85 A

Courant nominal - arrondi: 850 mA

Type: 3RA2110-0JD15-1AP0

Puissance moteur à 230 V/400 V: 0.25 kW

Dim.: (l x H x P) 45 x 200 x 155 mm

Connexion: borne à vis

Largeur: 45 mm

Hauteur: 200 mm

Profondeur: 155 mm

Température max.: +60 °C

Température min.: -20 °C

: 45

: 203 mm

: 155 mm

: FAUX

: 0.25 kW

: 1

: 1 A

: 0

: 0.7-1 A

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 230-230 V

: 230-230 V

: IP20

: FAUX

: FAUX

: CLASS 10

: VRAI

: FAUX

: Screw connection

: Screw connection

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: AC

: Other

: 1 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2110-0BA15-1AP0 3RA21100BA151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743470

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

0.06 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 Verbraucherabzweig 690 V Nennstrom 0.2 A

Code produit :1743472

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 203.95^*

Siemens 3RA2110-0BE15-1AP0 3RA21100BE151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743473

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

0.06 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 3RA2110-0BH15-1AP0 3RA21100BH151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1701701

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

0.06 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

Siemens 3RA2110-0CA15-1AP0 3RA21100CA151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743476

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

0.06 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 3RA2110-0CD15-1AP0 3RA21100CD151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1699285

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

0.06 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 203.95^*

Siemens 3RA2110-0CE15-1AP0 3RA21100CE151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743540

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

0.06 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 3RA2110-0CH15-1AP0 3RA21100CH151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743542

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

0.06 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

Siemens 3RA2110-0DA15-1AP0 3RA21100DA151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.09 kW 690 V Nennstrom 0.3 A

Code produit :1750613

Livraison le ven. 6 novembre

Conrad Electronic

300 mA

0.09 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 3RA2110-0DD15-1AP0 3RA21100DD151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.09 kW 690 V Nennstrom 0.3 A

Code produit :1743545

Livraison le ven. 6 novembre

Conrad Electronic

300 mA

0.09 kW

pièce(s)

Min.: 1

Multiples: 1

CHF 203.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744432 Siemens 3RA2110-0JD15-1AP0 3RA21100JD151AP0 Départ-moteur Puissance moteur à 400 V 0.25 kW 690 V Courant nominal 0.85 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744432 Siemens 3RA2110-0JD15-1AP0 3RA21100JD151AP0 Départ-moteur Puissance moteur à 400 V 0.25 kW 690 V Courant nominal 0.85 A

Description

Départ-moteur sans fusibles, Démarrage direct CA 400 V, Taille S00 0,70...1,00 A 230 V CA borne à vis pour systèmes de jeux de barre 60 mm (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1S (contacteur)
