Name: Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 Départ-moteur 690 V Courant nominal 0.2 A
Brand: Siemens
SKU: 1743472
Availability: BackOrder

Un disjoncteur industriel de Siemens de la série Sirius, monté sur un rail blanc, avec des connexions de câbles en haut.

Un armoire électrique ouverte montre un câblage et une électronique complexes. À travers une fenêtre, on aperçoit des gouttes de pluie et des machines floues.

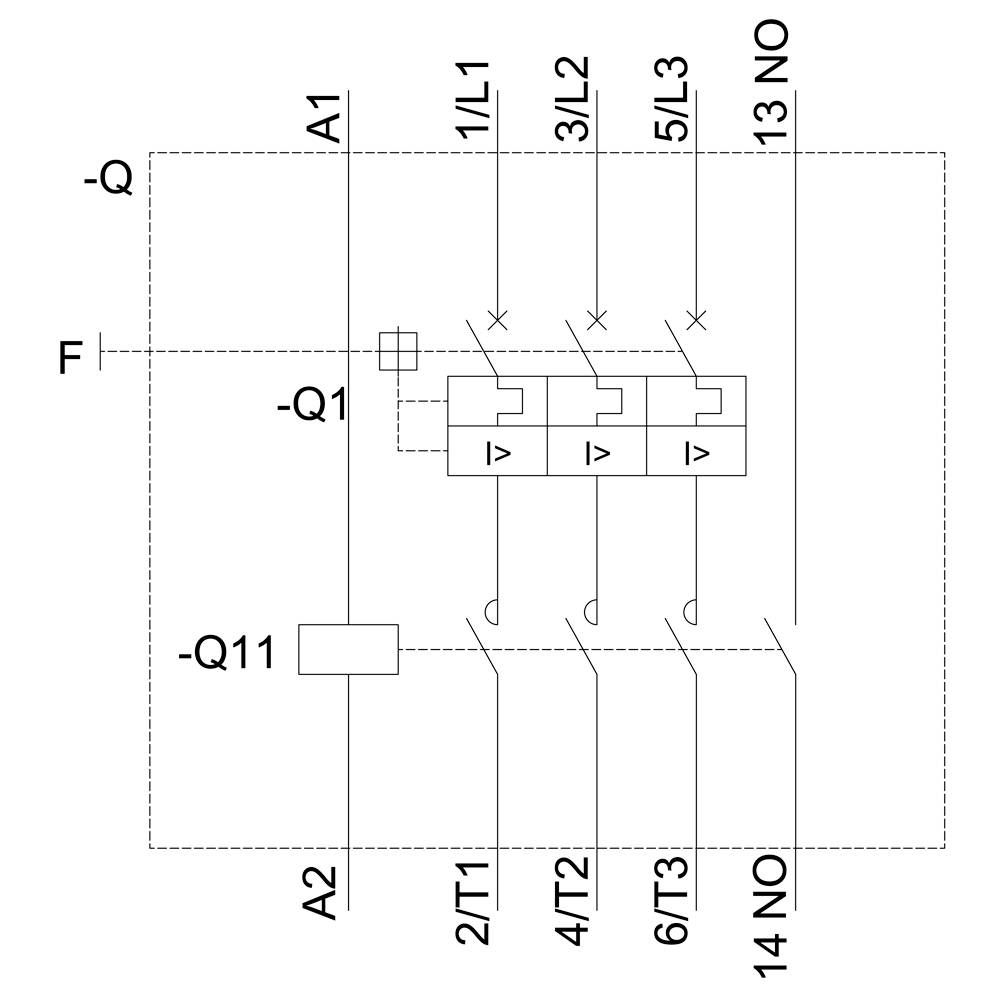

Schéma de principe d'un contacteur triphasé avec désignations : -Q, -Q1, -Q11, A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO.

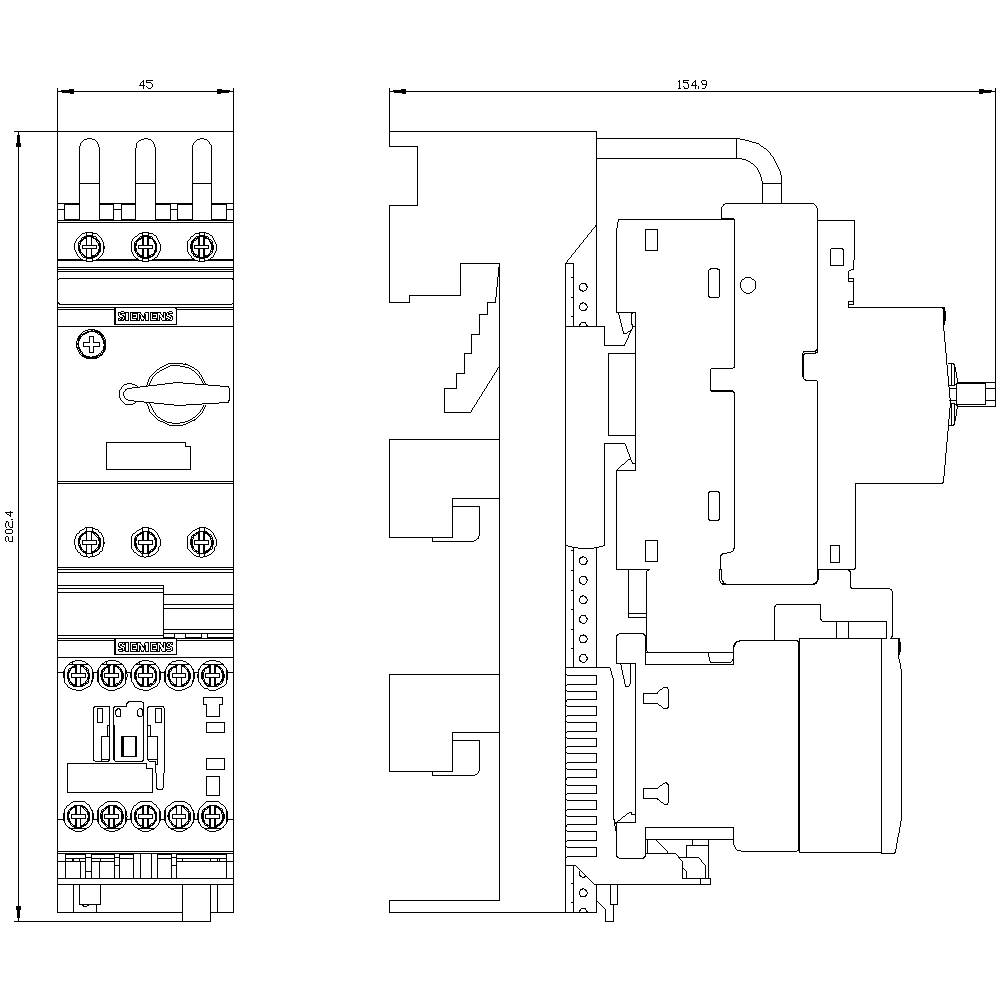

Dessin technique d'un interrupteur électrique. Présente les vues de face et de côté avec dimensions et composants électriques.

1/5

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 6 novembre

Nombre

pièce(s)

Total (CHF 203.95 / pièce(s))

CHF 203.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Type de fixation : pour le montage sur le système de barre omnibus 60 mm
Taille du disjoncteur : S00
Tension d'isolement : 690 V
Nombre de pôles pour circuit principal : 3

Tension moteur: 400 V/AC

Type de produit: Départ-moteur

Courant de raccordement: 0.2 A

Tension nominale: 690 V

Phases d'activité: 3

Modèle: Raccord à visser

Référence fabricant: 3RA21100BD151AP0

Courant nominal: 0.2 A

Courant nominal - arrondi: 200 mA

Type: 3RA2110-0BD15-1AP0

Dim.: (l x H x P) 45 x 200 x 155 mm

Largeur: 45 mm

Hauteur: 200 mm

Profondeur: 155 mm

Température max.: +60 °C

Température min.: -20 °C

: 45

: 203 mm

: 155 mm

: FAUX

: 0.06 kW

: 1

: 0.2 A

: 0

: 0.14-0.2 A

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 230-230 V

: 230-230 V

: IP20

: FAUX

: FAUX

: CLASS 10

: VRAI

: FAUX

: Screw connection

: Screw connection

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: AC

: Other

: 0.2 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 Verbraucherabzweig 690 V Nennstrom 0.2 A

Code produit :1743472

Livraison le ven. 6 novembre

Conrad Electronic

Ce produit

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 203.95^*

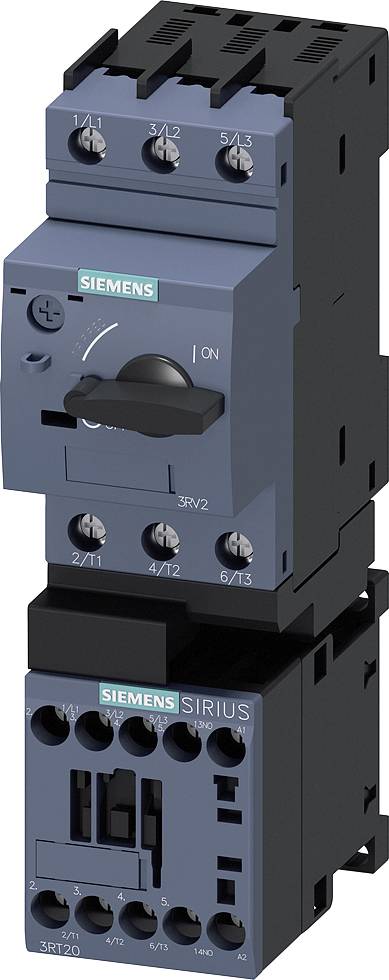

Siemens 3RA2110-0BA15-1AP0 3RA21100BA151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743470

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

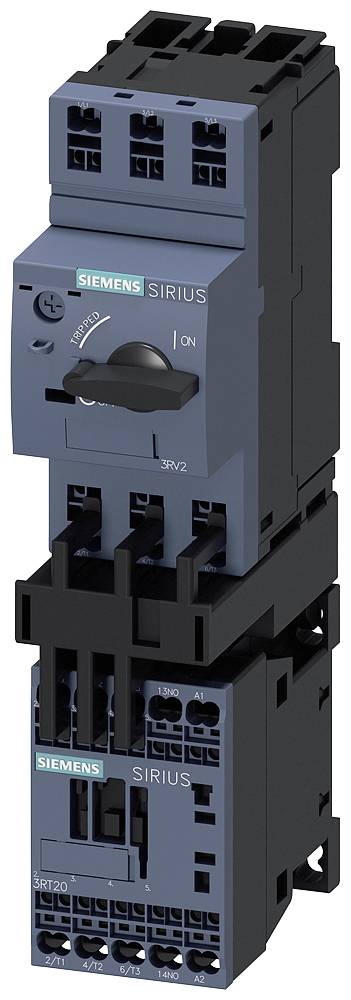

Siemens 3RA2110-0BE15-1AP0 3RA21100BE151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743473

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 3RA2110-0BH15-1AP0 3RA21100BH151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1701701

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

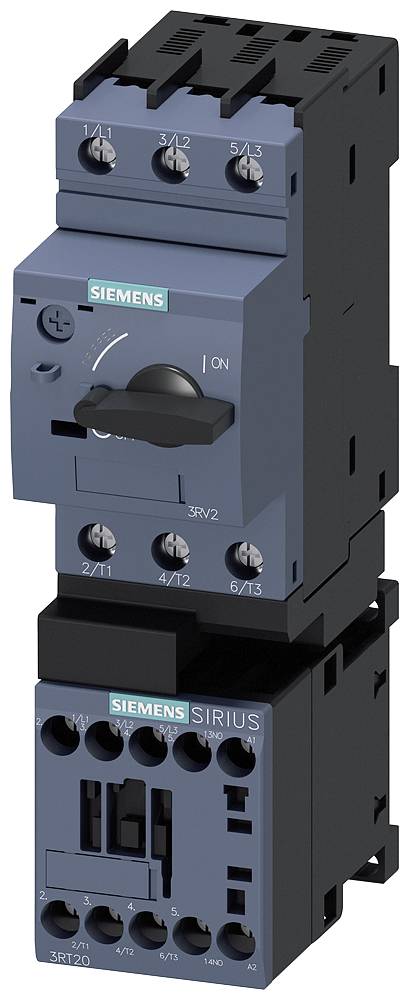

Siemens 3RA2110-0CA15-1AP0 3RA21100CA151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743476

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 3RA2110-0CD15-1AP0 3RA21100CD151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1699285

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 203.95^*

Siemens 3RA2110-0CE15-1AP0 3RA21100CE151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743540

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Siemens 3RA2110-0CH15-1AP0 3RA21100CH151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Code produit :1743542

Livraison le ven. 6 novembre

Conrad Electronic

200 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

Siemens 3RA2110-0DA15-1AP0 3RA21100DA151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.09 kW 690 V Nennstrom 0.3 A

Code produit :1750613

Livraison le ven. 6 novembre

Conrad Electronic

300 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

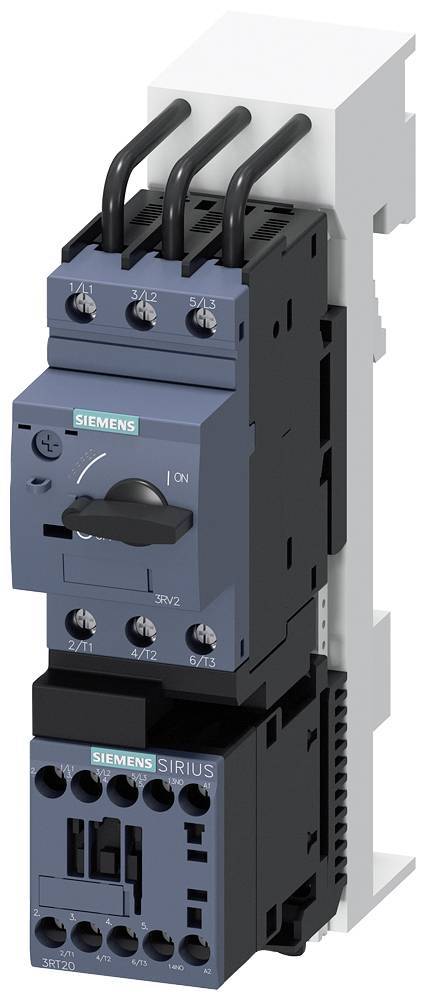

Siemens 3RA2110-0DD15-1AP0 3RA21100DD151AP0 Verbraucherabzweig Motorleistung bei 400 V 0.09 kW 690 V Nennstrom 0.3 A

Code produit :1743545

Livraison le ven. 6 novembre

Conrad Electronic

300 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 203.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1743472 Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 Départ-moteur 690 V Courant nominal 0.2 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743472 Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 Départ-moteur 690 V Courant nominal 0.2 A

Description

Départ-moteur sans fusibles, Démarrage direct CA 400 V, Taille S00 0,14...0,20 A 230 V CA borne à vis pour systèmes de jeux de barre 60 mm (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1S (contacteur)
