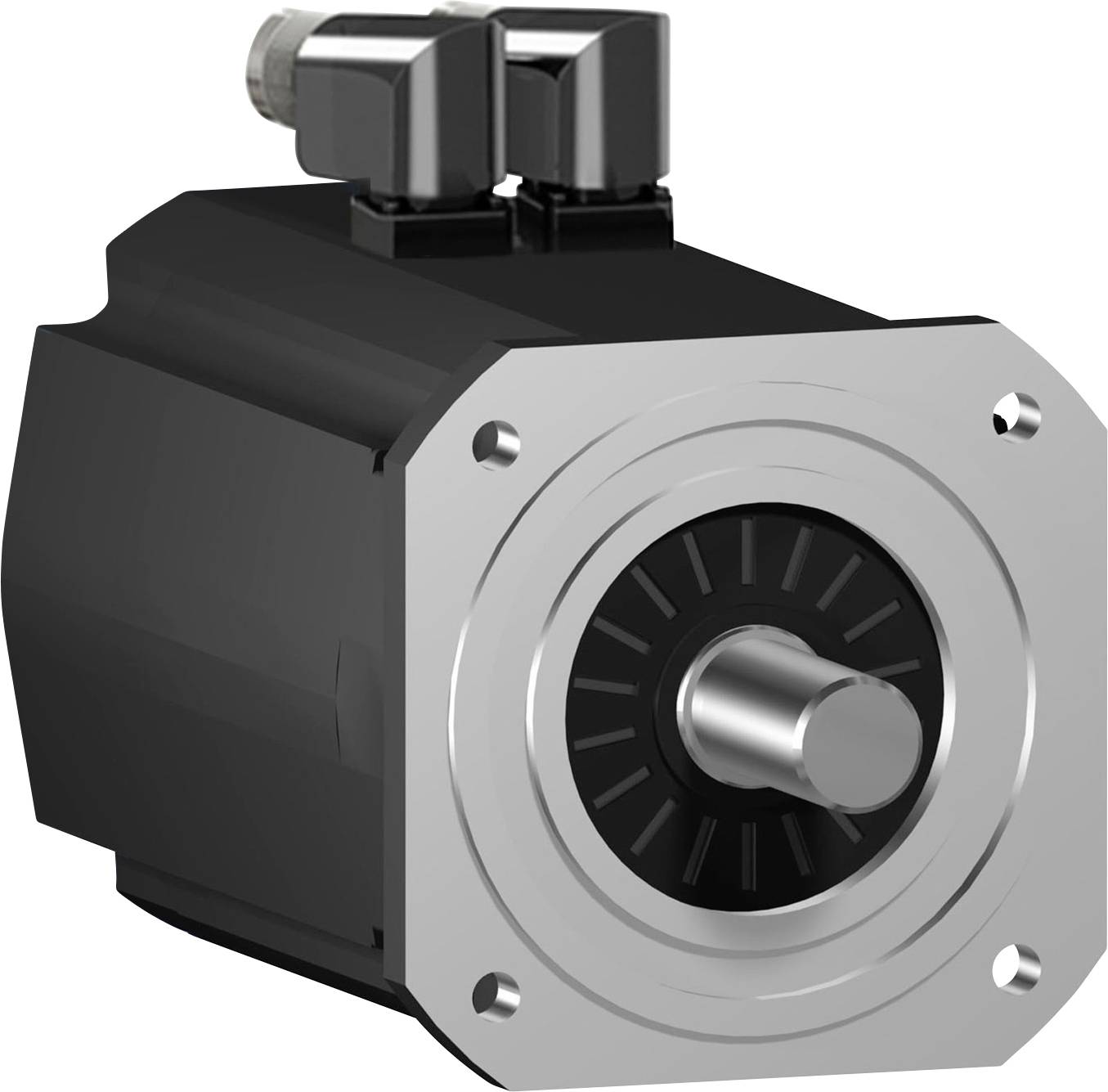

Schneider Electric Servomoteur SH32053P02F2200 94.4 Nm
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 10'499.95 / pièce(s))
CHF 10'499.95
hors CHF 79.95
Prix TVA incl.
Majoration pour objets encombrants sans frais de port supplémentaires
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Rapport de couple de démarrage : 0
- Courant de démarrage : 0
- Nombre de phases : 3
- Exécution Fin de vague: Autre
- Forme : Autre
- Cycle de charge : Autre
- Fréquence assignée : 50/-60 Hz
- Tension de mesure : 230 V
- Température de fonctionnement : 0-40 °C.
- Convient pour la régulation de la fréquence : Non
- Sécurité intrinsèque (IS) : sans
- Classe d'isolement selon CEI: Autres
- Couple de basculement : 0
- Méthode de refroidissement : Autre
- Palier : Autre
- Protection contre la condensation : non
- Avec résistance à la coefficacité thermique positive (PTC): Non
- Avec détecteur de thermomètre à résistance (RTD) : non
- Classe d'efficacité énergétique du moteur: Autres
- Type de tension : AC/DC
- Imperméabilisation sous pression sous vide (IPC): Autres
- Matériau du boîtier: Autre
- Capacité de surcharge : Non
- Couple de serrage
94.4 Nm
- Référence fabricant
SH32053P02F2200
- Type
SH32053P02F2200
- Dimensions de la bride
205 mm
IP65/67
- Modèle
Moteur synchrone à courant triphasé
- Tension nominale
230 V
- Phases
3
- Puissance nominale
5.5 kW
- Nombre de pôles
0
- Couple nominal
94.4 Nm
- Température ambiante max.
40 °C
- Température ambiante min.
0 °C
Rotary current synchronous motor
AC/DC
230 V
3
Other
0
Other
50-60 Hz
0-40 °C
Other
Other
0
0
0
FAUX
FAUX
None
FAUX
Other
Other
Other
Other
FAUX
Other
Other
FAUX
- UKCA
oui
- Type de produit
Servomoteur
Documents & téléchargements
Fiche technique
Fiche technique 3763489 Schneider Electric Servomoteur SH32053P02F2200 94.4 Nm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3763489 Schneider Electric Servomoteur SH32053P02F2200 94.4 Nm
Description
Servomoteur Lexium SH3 pour l'automatisation basée sur les mouvements avec PacDrive 3. Cette gamme de servomoteurs AC présente un faible moment d'inertie du rotor, ce qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie d'enroulement, il en résulte une densité de puissance plus élevée dans une version compacte. Ce servo a une bride de 205 mm et une longueur de moteur de 3 piles. Son enroulement est optimisé pour le couple et la vitesse de rotation. Il dispose d'un moment d'arrêt continu de 94,4 Nm et d'un moment de pointe de 330 Nm. Le régime nominal dépendant de la tension atteint 2000 tr/min pour une puissance nominale allant jusqu'à 5,5 kW. L'extrémité de l'arbre est exécutée comme un arbre lisse. L'encodeur optique de valeur absolue est exécuté en multitour Sin/Cos avec une résolution élevée de 128 périodes par tour, WAS est égal à 131.072 points par tour. Un frein d'arrêt est integrée. La connexion du câble moteur se fait par un connecteur coudé M40 et le câble d'encodage via un connecteur coudé M23 aux servo-entraînements Lexium 62 correspondants. L'indice de protection de l'arbre est en IP65 et le boîtier en IP67.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
