Schneider Electric Servomoteur SH30552P0BA4100 SH30552P0BA4100 0.71 Nm
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1'999.95 / pièce(s))
CHF 2'449.95
-18 %
CHF 1'999.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de phases : 3
- Exécution Fin de vague: Autre
- Forme : Autre
- Cycle de charge : Autre
- Fréquence assignée : 50/-60 Hz
- Tension de mesure : 230 V
- Température de fonctionnement : -15-120 °C
- Convient pour la régulation de la fréquence : Non
- Sécurité intrinsèque (IS) : sans
- Classe d'isolement selon CEI: Autres
- Couple de basculement : 2.5
- Méthode de refroidissement : Autre
- Protection contre la condensation : non
- Avec résistance à la coefficacité thermique positive (PTC): Non
- Avec détecteur de thermomètre à résistance (RTD) : non
- Classe d'efficacité énergétique du moteur: Autres
- Type de tension : AC
- Matériau du boîtier: Autre
- Capacité de surcharge : Non
- Type de produit
Servomoteur
- Dimensions de la bride
55 mm
- Couple de serrage
0.71 Nm
- Référence fabricant
SH30552P0BA4100
- Type
SH30552P0BA4100
- Phases
3
- Puissance nominale
0.53 kW
IP65
- Température ambiante max.
120 °C
- Température ambiante min.
-15 °C
- Modèle
Other
- Nombre de pôles
3
Other
AC
230 V
3
Other
3
Other
50-60 Hz
-15-120 °C
IP65
Other
2.5
FAUX
FAUX
None
FAUX
Other
Other
Other
FAUX
Other
FAUX
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3756911 Schneider Electric Servomoteur SH30552P0BA4100 SH30552P0BA4100 0.71 Nm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3756911 Schneider Electric Servomoteur SH30552P0BA4100 SH30552P0BA4100 0.71 Nm
Description

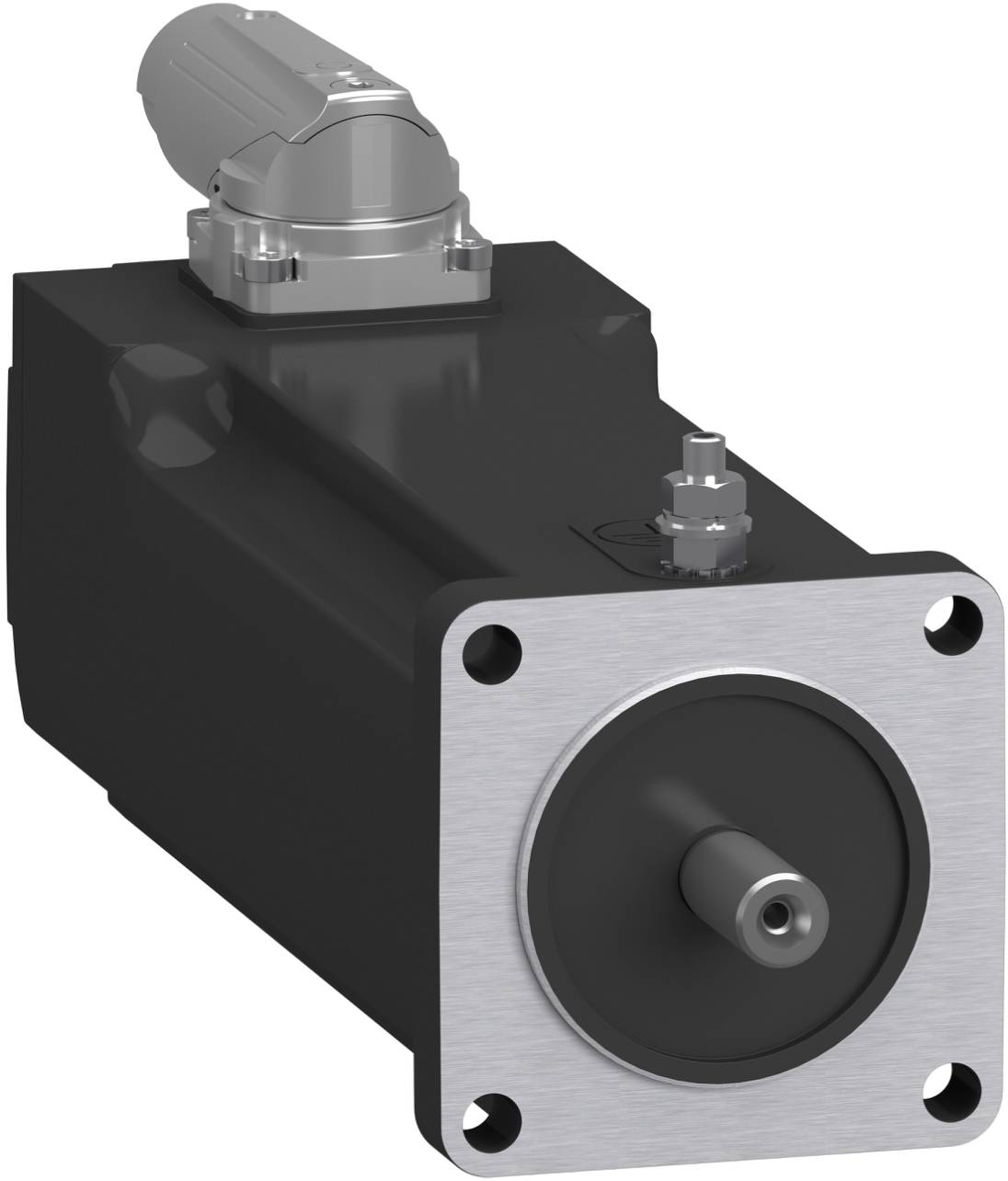

Servomoteur Lexium SH3 pour l'automatisation basée sur les mouvements avec PacDrive 3. Cette gamme de servomoteurs AC présente un faible moment d'inertie du rotor, ce qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie d'enroulement, il en résulte une densité de puissance plus élevée dans une version compacte. Ce servo a une bride de 55 mm et une longueur de moteur de 2 piles. Son enroulement est optimisé pour le couple et la vitesse de rotation. Il dispose d'un moment d'arrêt continu de 0,71 Nm et d'un moment de pointe de 2,5 Nm. Le régime nominal dépendant de la tension atteint 8000 tr/min pour une puissance nominale allant jusqu'à 0,53 kW. L'extrémité de l'arbre est exécutée comme un arbre lisse. L'encodeur de valeur absolue est exécuté en multiturn avec une résolution élevée de 18 bits et une transmission via DSL. Aucun frein d'arrêt n'est intégré. Le raccordement est effectué au moyen d'un câble hybride pour OMC (One-Motor-Cable) avec une prise M17 aux servo-entraînements Lexium 62 correspondants. L'indice de protection de l'arbre et du boîtier est en IP65.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
